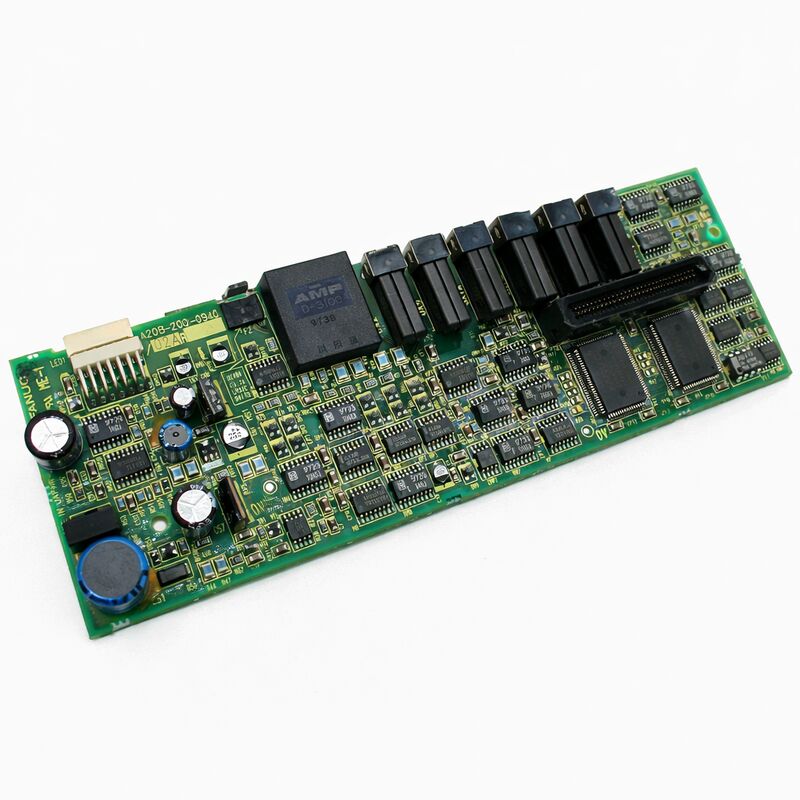

FANUC A20B-2001-0940∙ Alpha SVM3 3-assige Servo Drive Control PCB A06B-6079 / Type A PWM / L-M-N Assen

Drie Servo-algoritmen op één kaart

De A06B-6079 SVM3-module combineert drie-assige servo-versterking in een enkele 90 mm boekgrootte-module. L, M en N-assen delen een gemeenschappelijke DC-bus van de PSM.De A20B-2001-0940 is de besturingskaart die dit mogelijk maaktHet draait drie onafhankelijke servo-besturingsalgoritmen tegelijkertijd, ontvangt CNC-positiekommando's voor alle drie de assen, verwerkt de encoder feedback van alle drie de motoren,het berekenen van de huidige fout voor elk, en het genereren van de stroomopdrachten voor de vermogenstransistoren op de A16B-2202-078x bedradingsplatform eronder.

De drie assen delen een gemeenschappelijke klok op de besturingskaart, wat essentieel is.De CNC-interpolatie van FANUC genereert tegelijkertijd positiecommando's voor alle drie de assen en verwacht dat deze met nauwe synchronisatie volgenEen enkele besturingskaart die alle drie de lussen van dezelfde klok beheert, is de architectuur die dit levert.Alle drie de assen alarm meestal tegelijk , niet een afzonderlijke as, heeft gefaald.

Belangrijkste specificaties

Typ A PWM

De A06B-6079-serie communiceert met de CNC via PWM-signalen van type A, ¢ door de werkcyclus gecodeerde stroomopdrachten op bedrade kabels, niet optische vezels.De A20B-2001-0940 decodeert deze zes PWM-signalen (twee per as) in de per-as stroomvragen die de servo-lussenHet stuurt ook alarm- en gereedheidssignalen naar de CNC via dezelfde kabelinterface.

Dit plaatst de 6079 SVM3 duidelijk in de generatie vóór de A06B-6096 FSSB-serie. De twee zijn niet uitwisselbaar de 6096 wordt aangesloten op een FSSB-optische glasvezelbus. Het vervangen van een 6079-aandrijving door een 6096 vereist dat de servo-interface-hardware van de CNC wordt gewijzigd, niet alleen de aandrijvingsmodule.

Foutisolatie: besturingskaart versus stroomkaart

De SVM3 heeft twee boards, waardoor de fouten kunnen worden geïsoleerd voordat er een vervanging wordt besteld.

De A20B-2001-0940 kan niet geïsoleerd op een testbank worden getest, omdat voor de functionele verificatie de complete 6079 SVM3-module-assemblage met motorbelastingen op alle drie de assen nodig is.Swap-test met een bevestigde goede besturingskaart in de module is de definitieve diagnostische stap wanneer alle drie de assen alarm tegelijkertijd.

Veelgestelde vragen

V1: Alle drie de assen laten servo alarmen tegelijkertijd zien. Motoren en kabels zijn bevestigd goed. Is A20B-2001-0940 fout?

De A20B-2001-0940 is het enige gemeenschappelijke element voor alle drie de askanalen.Een storing in de gedeelde voedingsrail van de kaart of gemeenschappelijke signaalverwerkingscircuits zorgt ervoor dat alle drie de assen tegelijkertijd alarm geven. Swap test met een bevestigde goede kaart in de volledige module als de definitieve stap.

V2: De schijf toont VRDY OFF bij opstarten zonder specifiek alarm. Wat moet eerst worden gecontroleerd?

Voordat de besturingskaart wordt verdacht, moet u de PWM-kabelverbindingen aan de CNC-zijde controleren.Als de kabelverbindingen goed zijn bevestigd, controleer de schakelaarinstellingen op de A20B-2001-0940 aan de hand van de aandrijfdocumentatie.

V3: Welke schakelaarinstellingen moeten worden gedocumenteerd voordat de originele kaart wordt verwijderd?

De A20B-2001-0940 draagt configuratie-schakelaars voor asgetal, interfacetype, batterijverbinding en andere aandrijfparameters.Fotografeer alle schakelaarposities of schrijf ze op voordat u de originele kaart verwijdertDe vervanging moet identiek zijn geconfigureerd ¢ verkeerde instellingen veroorzaken VRDY-fouten, verkeerde alarmmethoden of gedrag dat niet overeenkomt met CNC-verwachtingen.

Vraag 4: Wat is het meest waarschijnlijk dat na 12 jaar dienst op deze kaart mislukt?

De elektrolytische condensatoren in de interne voedingssectie van de kaart zijn de belangrijkste vergrijzingskwestie.De eerste symptomen zijn intermitterende alarmen die zonder duidelijke oorzaak verschijnen en verdwijnenDe absolute encoder back-upbatterij (typische levensduur van 2 ∼ 3 jaar) is het andere tijdsbeperkte onderdeel; de batterij uitputting veroorzaakt verlies van positiegegevens bij uitschakeling.

V5: Kan een 6096 SVM3 (FSSB) de 6079 SVM3 (Type A) vervangen met dezelfde asstroom?

De 6079 Type A- en 6096 FSSB-aandrijvingen maken gebruik van compleet andere CNC-to-drive-communicatie-interfaces.Het vervangen van een FSSB-aandrijving door een Type A-aandrijving vereist het vervangen van de servo-interface-hardware van de CNC en het opnieuw configureren van de servo-communicatie . Pas het type van de aandrijflijn precies aan op de servo-interface van de CNC.
