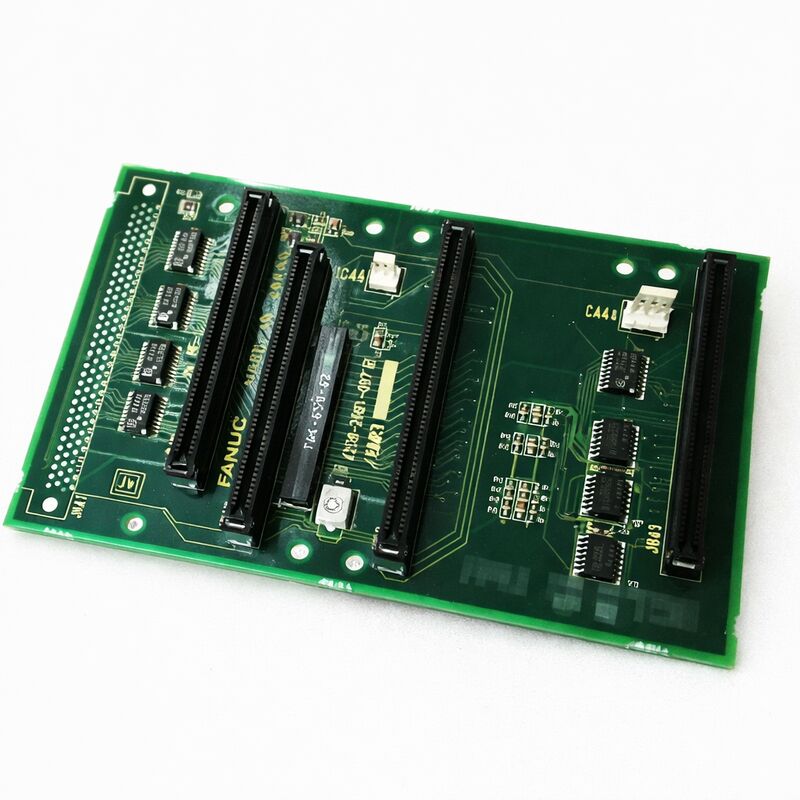

FANUC Circuit Board A20B20010970 A2OB-2OO1-O97O A20B-2001-0970

FANUC A20B-2001-0970

Deelnummer:A20B-2001-0970

Vervaardiger:FANUC Corporation (Japan)

Productsoort:CNC-controlemodule voor PCB's

Boardserie:A20B-2001

Toepassing:FANUC CNC-controllers en industriële automatiseringssystemen

Overzicht

The A20B-2001-0970 is a control printed circuit board from FANUC's A20B-2001 series — a family of CNC control boards serving FANUC's CNC and industrial automation platforms across several generations of machine tools and production systems.

De A20B-2001-serie omvat boards die specifieke, speciale functies uitvoeren binnen de besturingsarchitectuur die ze bedienen:met een vermogen van meer dan 10 W,, verschillende functieborden die de mogelijkheden van de controller uitbreiden, en borden die gespecialiseerde communicatie-, bewegings- of interfacefuncties vervullen binnen het bredere FANUC-controller-ecosysteem.

De A20B-2001-serie heeft haar wortels in de FANUC 0-serie CNC-generatie Machines gebouwd rond 0-serie controllers blijven in actieve productie over de hele wereld.

De boards die deze besturingen in werking houden, zijn niet uitwisselbaar each variant in de A20B-2001-familie dient de specifieke besturingsconfiguratie waarvoor het is ontworpen,en het verkrijgen van het precieze onderdeelnummer is het startpunt voor elke effectieve onderhoudsstrategie.

De A20B-2001-0970 vervult zijn gedefinieerde rol binnen de besturingsarchitectuur die hij bedient.

Net als alle platen in de A20B-2001-serie is deze ontworpen voor industriële betrouwbaarheid ­ continu werken in de elektrische geluidsomgeving van een gereedschapsmachine,onderhevig aan de trillings- en temperatuurcyclus van een productieomgeving, en wordt verwacht dat het zonder tussenkomst jarenlang zal functioneren.

Belangrijkste specificaties

De A20B-2001-serie overspant de CNC-generaties

The A20B-2001 series is FANUC's board family associated with the 0-series CNC platform's mature and late generations — the D and F model variants that represented the most capable iteration of the 0-series architecture before the transition to the i-series.

Deze controllers stroomden de draaicentrums, bewerkingscentra en productiemachines aan die de ruggengraat vormden van de wereldwijde machine-gereedschapsindustrie door de jaren 1990 en de jaren 2000.

Binnen deze serie dienen verschillende boards verschillende doeleinden. Master boards in de A20B-2001-familie fungeren als het centrale backplane en de processor die perifere boards ?? geheugen, assen, I / O,PMC plug in.

Andere boards in de serie dienen specifieke functies: sub-CPU-boards voor extra asbesturing, communicatieboards voor DNC en seriële gegevensoverdracht,en gespecialiseerde bedieningsplaten voor functies zoals hoge snelheidsoverspringen en afstandsbufferwerking.

Elk bord heeft zijn plaats in de controleurshiërarchie.

De A20B-2001-0970 heeft een specifieke plaats in deze hiërarchie.De functie binnen de besturingsarchitectuur bepaalt welke alarmen verschijnen wanneer het uitvalt en welke besturingsmogelijkheden worden hersteld wanneer het wordt vervangen.

Het identificeren van het functionele gebied van het alarm is de eerste stap om te bevestigen of dit bord de foutbron is.

Behoud van de bestaande FANUC-controllers van de FANUC-serie 0

De A20B-2001 serie boards zijn legacy componenten.

The machines that contain them are not legacy in the sense of being obsolete — many represent high-value machine tools with decades of productive life remaining in their mechanical and structural componentsDe elektronica vereist aandacht.

De toeleveringsketen van de aftermarket voor de A20B-2001-serie ondersteunt het onderhoud via verschillende kanalen: geteste overtollige boards van buiten gebruik gebrachte controllers,professioneel gerenoveerde platen met herstel op componentenniveau, en reparatiediensten op bordniveau die specifieke componentfouten aanpakken.

Deze leveringskanalen dienen een uitgebreide geïnstalleerde basis van 0-series machines wereldwijd.

De A20B-2001-serie bevat veel platenvarianten.

Fysieke gelijkenis tussen platen geeft niet aan dat ze functioneel compatibel zijn.

Het juiste onderdeelnummer moet overeenkomen met het exacte bordetiket van de geïnstalleerde eenheid.Het verkrijgen van het verkeerde bord ∙ zelfs een dat er identiek uitziet ∙ kan leiden tot onjuist gedrag van de controller of compatibiliteitsalarm.

Foutdiagnose en identificatie van de raad

Als de A20B-2001-0970 uitvalt, ontstaat er alarm in het functionele gebied van de controller.De specifieke alarmcode zichtbaar op het alarmdisplay van de CNC of op het LED-indicatorpaneel van de regelaar wijst naar het functionele gebied dat wordt getroffen.

Een master board-falen voorkomt meestal het opstarten; een function board-falen veroorzaakt alarmen die specifiek zijn voor de functie die het bord biedt.

Voordat een alarm wordt toegeschreven aan een tekortkoming van het bord, is het essentieel de connector te controleren.

Een gedeeltelijk ontkoppelde backplane connector veroorzaakt hetzelfde alarmsymptoom als een boordfalen.

Op de A20B-2001-serie kunnen de connectoren gedurende jaren van thermische cyclus en trillingen los werken.

Het opnieuw strijken van het bord en het reinigen van de verbindingscontacten lost een aanzienlijk deel van de schijnbare fouten van het bord op zonder dat er een onderdeel wordt vervangen.

Veelgestelde vragen

V1: Het alarm van de CNC-controller wijst naar het functionele gebied dat de A20B-2001-0970 bedient.

Als er een bekend goed gelijkwaardig bord beschikbaar is voor swaptesten, is dit de meest definitieve volgende stap.

Een vervangingstest waarbij het verdachte bord wordt vervangen door een bevestigd goed apparaat en waargenomen wordt of het alarm verdwijnt, identificeert definitief of de fout in het bord of de omringende circuits is.

Indien een vervangingsbord niet beschikbaar is, moet de diagnostische procedure van de onderhoudshandleiding voor de specifieke alarmcode worden bekeken.

In het handboek worden doorgaans testpunten op het bord en meetprocedures aangegeven die tekortkomingen van het bord onderscheiden van perifere tekortkomingen.

V2: Een vervangende A20B-2001-0970 is verkregen.

Veel A20B-2001 serie boards hebben configuratie schakelaars of jumpers die tijdens de eerste installatie worden ingesteld om te voldoen aan de hardware configuratie van de controller.

Voordat het originele bord wordt verwijderd, moet u alle zichtbare schakelaars- en springplaatsen fotograferen of documenteren.

Verkeerde schakelaarinstellingen kunnen alarmen of onjuist gedrag veroorzaken, zelfs met een fysiek functionerend bord.

V3: De machine is al drie jaar in opslag. Bij opstarten geeft de CNC alarmen weer die verwijzen naar het functionele gebied van de A20B-2001-0970.

Een plattegrond valt niet uit door een paar jaar lang in een afgesloten machine te worden opgeslagen.

Als de SRAM-batterij van de controller (meestal op de geheugenkaart in 0-serie controllers) is uitgeput, creëert parameterverlies alarmen die kunnen lijken op verschillende boards.

Als de batterij leeg is, herstel dan de parameters van de back-up voordat u de boordfouten onderzoekt.

V4: Hoe kan het juiste vervangingsmateriaal A20B-2001-0970 vóór aankoop worden gecontroleerd om ervoor te zorgen dat het in de installatie werkt?

Controleer het volledige onderdeelnummer, met inbegrip van eventuele wijzigingssuffixen op het etiket van het geïnstalleerde bord.Bevestig dat de garantievoorwaarden van de verkoper specifiek betrekking hebben op functionele tests in een CNC-systeem van de FANUC-serie 0.

Verzoek indien mogelijk om bevestiging dat het bord is getest in de desbetreffende besturingsconfiguratie.

Vraag of de verkoper ervaring heeft met dit specifieke bord in veldtoepassingen.

Een plaat van een gerenommeerde gespecialiseerde leverancier met relevante testervaring is veel geschikter dan een plaat van een algemeen overschotkanaal zonder functionele verificatie.

V5: Er zijn meerdere boards in de 0-serie controller die intermitterende alarmen vertonen. Is het kosteneffectiever om afzonderlijke boards te vervangen als ze falen of om de hele controller te vervangen?

Multiple intermittent alarms across several boards in an aging controller usually indicate systemic aging — electrolytic capacitors throughout the controller are nearing the end of their service life simultaneously.

In deze situatie is de vervanging van bord voor bord in wezen het achtervolgen van een bewegend doelwit.

Een uitgebreide renovatie ∙ professionele inspectie en vervanging van de condensator in alle boards ∙ behandelt de oorzaak effectiever dan een opeenvolgende vervanging van de boards.

Als de productieve waarde van de machine een aanzienlijke investering rechtvaardigt, is een CNC-achteruitvoering met moderne, gelijkwaardige hardware een andere optie die de zorg voor het onderhoud van de oude boards volledig elimineert.
