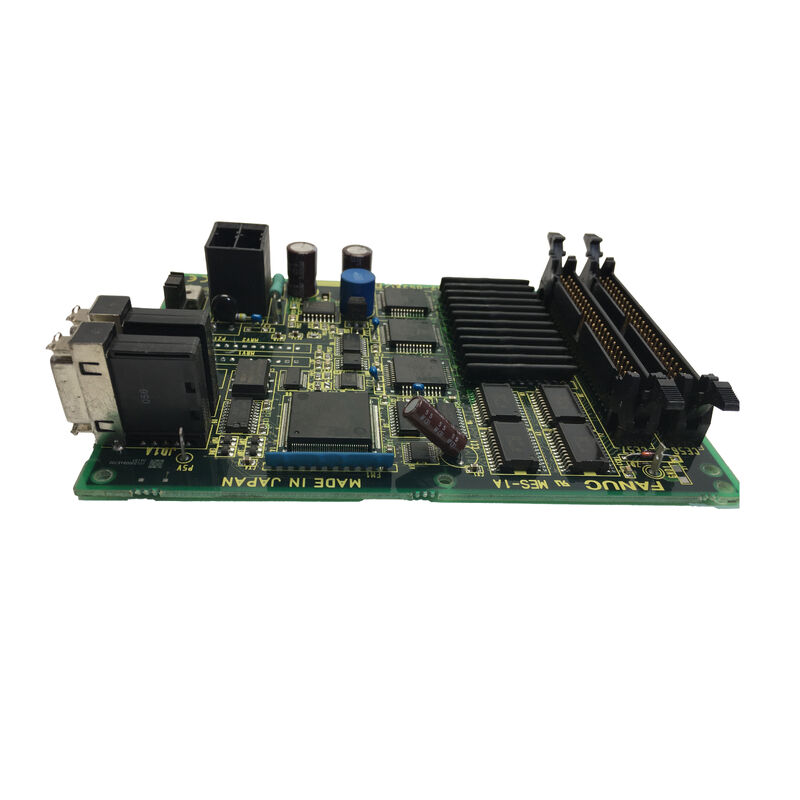

FANUC A20B-2002-0030 | Alpha Series SVU1 Servo-versterker Controle PCB — Voor A06B-6089-H101/H102, SVU1-12 en SVU1-20, Type-B Interface, Bedradingsbord A16B-2202-0950

Overzicht

De FANUC A20B-2002-0030 is de controle PCB voor FANUC's Alpha-serie SVU1 (Servo Valve Unit 1, enkelassige) servo-versterker.

De A06B-6089 SVU-serie volgt een andere ontwerpfilosofie dan de A06B-6079 SVM modulaire serie: terwijl de SVM-modules zijn ontworpen om in een gedeeld voedingsrek te worden geplaatst met meerdere aandrijfmodules die een gemeenschappelijke DC-bus delen, zijn de SVU-units zelfstandig — elke unit heeft zijn eigen ingebouwde voeding (gelijkrichter en condensatoren), zijn eigen regeneratieve ontladingscircuit en zijn eigen besturingselektronica.

Deze zelfstandige architectuur maakt het mogelijk om SVU-units op afstand van het hoofdregelkabinet te monteren, dichter bij de servomotoren die ze aansturen, waarbij alleen de CNC-commandokabel en de AC-voedingskabel de unit hoeven te bereiken.

De controle PCB (A20B-2002-0030) is de intelligentielaag binnen de SVU-unit. Het ontvangt de servocommando's van de CNC-asbesturingskaart via het Type-B-interface — een analoog signaalformaat waarbij de CNC PWM-signalen uitvoert (snelle aan/uit-pulsen met een cyclustijd die evenredig is met de bevolen snelheid) in plaats van de ±10V analoge snelheidsreferentie die in Type-A-systemen wordt gebruikt.

De controle PCB demoduleert deze PWM-commando's terug naar snelheidsreferenties, voert de stroom- en snelheidsregelkring uit en geeft gate-aandrijfsignalen door aan de IPM (Intelligent Power Module) of IGBT-vermogenstrap van de SVU.

De A20B-2002-0030 wordt gedeeld door zowel de H101 (SVU1-12, 3A-as) als de H102 (SVU1-20) enkelassige versterkervarianten.

Hetzelfde PCB-onderdeelnummer dekt beide omdat het besturingsalgoritme en de interfacecircuits identiek zijn — alleen het bedradingsbord (A16B-2202-0950 voor H101 versus -0951 voor H102) en de vermogenstrap IPM verschillen tussen de twee modellen.

Belangrijkste specificaties

Type-B Interface — Hoe de SVU Commando's van de CNC Ontvangt

Het Type-B-interface is een FANUC-propriëtair analoog servocommandosysteem dat wordt gebruikt in de Series 0 Model D, Series 16 en Series 18 CNC-besturingen van de jaren '90.

Het begrijpen van hoe het werkt, verduidelijkt waarom de besturings-PCB-circuits van de A20B-2002-0030 er zo uitzien — en waarom de Type-B SVU niet rechtstreeks kan worden aangesloten op een moderne FSSB-gebaseerde CNC zonder een systeemwijde hardwarewijziging.

In Type-B voert de CNC-asbesturingskaart een PWM-signaal uit voor elke as — een blokgolf met een vaste draaggolffrequentie met een cyclustijd die evenredig is met de bevolen snelheid. Een cyclustijd van 50% vertegenwoordigt een snelheidscommando van nul; cyclustijden boven 50% vertegenwoordigen beweging in positieve richting, onder 50% vertegenwoordigen beweging in negatieve richting.

De SVU-besturings-PCB (A20B-2002-0030) ontvangt dit PWM-signaal via de commandokabel, gebruikt een intern demodulatorcircuit om de analoge snelheidsreferentie uit de cyclustijd te extraheren en voedt deze referentie in de snelheidsregelkring.

Dit staat in contrast met het Type-A-interface (gebruikt in de eerdere A06B-6079 SVM2 en andere A06B-6096 FSSB-modules), waarbij de CNC rechtstreeks een analoog ±10V-signaal uitvoert.

De PWM-aanpak van Type-B is beter bestand tegen ruis over lange kabeltrajecten (een digitaal signaal versus een analoge spanning), daarom was Type-B het voorkeursinterface voor SVU-units die op afstand in de mechanische behuizing van de machine waren gemonteerd in plaats van naast het hoofd-CNC-kabinet.

SVU Architectuur — Zelfstandige Werking en Montage op Afstand

Het zelfstandige voedingsontwerp van de SVU-unit — elke unit met zijn eigen gelijkrichter, DC-buscondensatoren en in kleinere modellen (H101, H102) een ingebouwde regeneratieve weerstand — maakt montage op afstand mogelijk. In praktische machinegereedschapinstallaties betekent dit:

Een SVU1-12 (H101) kan in de hoofdkolom van het machinegereedschap worden gemonteerd, direct naast de servomotor die hij aandrijft, waarbij alleen drie geleiders van AC-voeding en de commandokabel teruglopen naar het hoofd-elektrische kabinet.

De DC-bus, de gelijkrichter en de regeneratieve ontladingscircuits zijn allemaal lokaal bij de servomotor, waardoor de lengte van de hoogspannings-DC-busdistributie (die inherent lawaaierig is) en de motorvoedingskabels (die grote stroompulsen op de PWM-frequentie dragen) wordt geminimaliseerd.

Deze gedistribueerde architectuur is gebruikelijk in grotere CNC-machines waar de X-, Y- en Z-assen mechanisch gescheiden zijn en lange motor kabels van een centraal aandrijfkabinet zowel EMI-problemen als spanningsval bij de motor terminals zouden veroorzaken.

Aansluiting Absolute Puls Coder Batterij

Een onderscheidend kenmerk van de A20B-2002-0030 is de voorziening voor een back-up batterij voor de absolute puls coder. In tegenstelling tot incrementele encoders (die de positie referentie verliezen bij stroomuitval en voor elke keer moeten worden gehomed), onthouden absolute puls coders hun exacte positie tijdens stroomcycli — maar alleen als een kleine back-up batterij de interne geheugen van de encoder van stroom voorziet tijdens het uitschakelen van de machine.

In SVU-gebaseerde systemen die absolute puls coders gebruiken, wordt de batterij aangesloten op de A20B-2002-0030 controle PCB, die de batterijspanning via de feedbackkabel naar de encoder distribueert.

De batterij is een kleine lithiumcel, meestal gehuisvest in een speciale batterijhouder op de aandrijving of op het regelbord zelf.

Periodieke batterijvervanging (elke 2-3 jaar, of wanneer de CNC een waarschuwing voor lage batterijspanning genereert) is een essentiële onderhoudstaak — als de batterij niet wordt vervangen voordat deze volledig is ontladen, gaat de absolute positiegegevens verloren, wat een terugkeer naar referentieprocedure vereist voor de betreffende as.

Veelgestelde vragen

V1: De SVU1-12 (A06B-6089-H101) genereert alarm DCSW (regeneratieve ontladingscircuit storing). Is dit een storing van de controle PCB of een storing van de voedingssectie?

Het DCSW-alarm heeft betrekking op het bewakingscircuit van het regeneratieve ontladingscircuit van de SVU. In kleinere SVU-units (H101, H102) wordt de ingebouwde regeneratieve weerstand bewaakt door de controle PCB — een thermostaat in de weerstandsunit meldt een oververhittingstoestand aan de controle PCB, die vervolgens het alarm genereert.

DCSW kan het gevolg zijn van: een defecte thermostaat (geen storing in de weerstand, maar de controle PCB leest een open thermostaat als een storing); een werkelijk overbelaste regeneratieve weerstand (aanhoudende vertragingscycli die de thermische rating van de weerstand overschrijden); of een kortsluiting in het regeneratieve circuit (doorgebrande zekering of defecte transistor in de regen-schakelaar).

De controle PCB is alleen het meldelement voor dit alarm — de foutbron bevindt zich bijna altijd in de voedingssectie of de weerstandsunit.

V2: Kan de A20B-2002-0030 controle PCB worden vervangen zonder de gehele SVU aandrijfeenheid te vervangen?

In principe wel — de controle PCB is een fysiek afzonderlijke assemblage binnen de SVU-unit en kan worden verwijderd en vervangen zonder de voedingssectie (IPM-module, condensatoren, gelijkrichter) te verstoren.

Echter, de fysieke herassemblage van de SVU-unit vereist aandacht voor de thermische interface tussen de controle PCB en het bedradingsbord, correcte plaatsing van alle backplane-connectoren en correcte aarding van de PCB-montagehardware.

Veel gespecialiseerde FANUC reparatiecentra werken liever aan de complete SVU-unit dan alleen aan de PCB, omdat de herassemblageprocedure kennis vereist van de specifieke constructie van de unit.

Als alleen de controle PCB wordt vervangen, moet het bijbehorende bedradingsbord (A16B-2202-0950 of -0951) tegelijkertijd worden geïnspecteerd op beschadigde connectoren of sporen.

V3: Een Type-B SVU-systeem moet worden aangesloten op een nieuwere FSSB-gebaseerde CNC. Is er een adapter beschikbaar?

Er bestaat geen directe adapter om een analoge Type-B SVU aan te sluiten op een FSSB-gebaseerde CNC (Series 0i, 16i, 18i, 21i). FSSB is een digitaal glasvezel seriële protocol dat fundamenteel incompatibel is met het Type-B analoge PWM-interface op signaalniveau.

Het aansluiten van een Type-B SVU op een FSSB CNC vereist het vervangen van de SVU-aandrijvingen door FSSB-compatibele versterkers (A06B-6096 SVM-serie of βi-serie versterkers) en de bijbehorende bedrading, voeding en parameterwijzigingen.

Dit is een aanzienlijk engineeringproject, dat doorgaans wordt uitgevoerd tijdens een bredere machinebesturingsupgrade in plaats van als een noodreparatie.

V4: Wat toont de LED-display op de SVU-unit, en hoe wordt deze gebruikt voor foutdiagnose?

De SVU-unit (A06B-6089-serie) heeft een 7-segment LED-display dat een tweecijferige alarmcode toont wanneer een storing wordt gedetecteerd.

Dit display wordt aangestuurd door de A20B-2002-0030 controle PCB — als de controle PCB zodanig is uitgevallen dat deze zijn displaydriver niet kan initialiseren, zal de LED donker zijn of een vast patroon tonen. Normale werking toont "–" (streepje) of een numerieke telling.

Alarmcodes in de FANUC Alpha SVU onderhoudshandleiding (B-65195EN) identificeren de specifieke storing: IPM-alarmcodes, DC-lage spanningscodes, encoderstoringcodes en communicatiestoringcodes. Het LED-display is het eerste referentiepunt voor elke SVU-foutdiagnose.

V5: Hoe vaak moet de absolute puls coder batterij op de SVU worden vervangen, en wat gebeurt er als deze volledig ontlaadt?

De batterij voor de absolute puls coder moet onder normale omstandigheden elke 1-3 jaar worden vervangen, of onmiddellijk wanneer de CNC een waarschuwing voor lage batterijspanning genereert voor de betreffende as. De CNC bewaakt de batterijspanning via het feedbackpad en genereert een waarschuwingsalarm (doorgaans APC-4xx serie alarmen in FANUC-terminologie) wanneer de spanning daalt tot de waarschuwingsdrempel.

Batterijvervanging moet worden uitgevoerd terwijl de CNC is ingeschakeld — het live besturingssysteem handhaaft het positiegeheugen van de encoder via de voeding terwijl de batterij wordt verwisseld, waardoor gegevensverlies wordt voorkomen.

Als de batterij volledig ontlaadt en positiegegevens verloren gaan, is de referentiepositie van de as onbekend — de machine kan niet worden gebruikt totdat een handmatige kalibratie (referentie retour) procedure de absolute positie-datum voor de betreffende as opnieuw heeft ingesteld.
