CNC-printplaat
>
|
| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-2002-0031 |

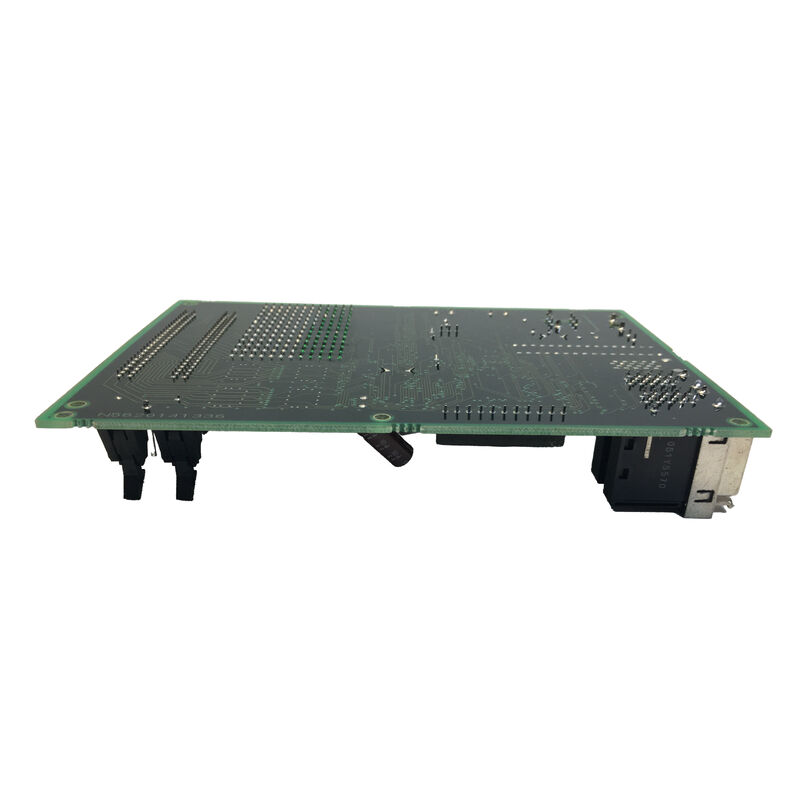

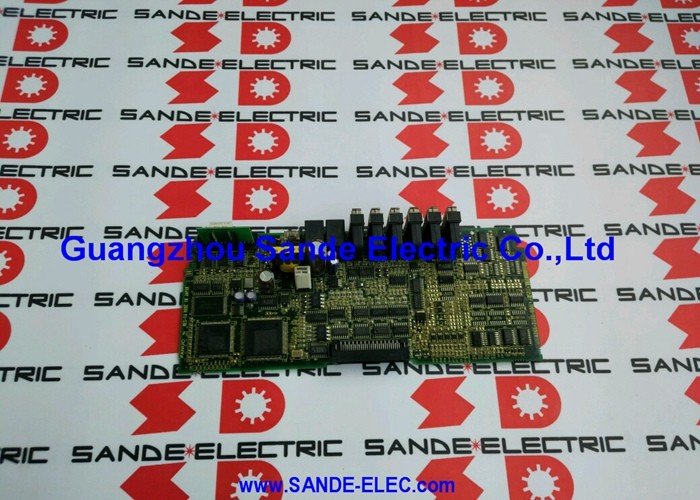

De FANUC A20B-2002-0031 is de servo-versterker control PCB voor de FANUC Alpha serie SVU1-40 en gerelateerde drive configuraties.
Binnen de A20B-2002 servo control board familie, de -0031 variant is een stap omhoog van de -0030 (die de kleinere SVU1-12 en SVU1-20 modellen bedient) om de hogere stroom SVU1-40 en SVU1-80 configuraties te dekken — drives ontworpen voor grotere Alpha serie servomotoren zoals de α12/2000 en α22/2000.
Dit bord bevindt zich op het snijvlak van digitale besturing en hoogvermogen elektronica. Aan de ene kant ontvangt het digitale servo commando's van het CNC-systeem en verwerkt het encoder feedback van de servomotor.
Aan de andere kant geeft het gate drive signalen uit die de IPM (Intelligent Power Module) of IGBT transistoren aansturen die uiteindelijk de motorstroom schakelen. Alles wat er gebeurt tussen de door de CNC bevolen positie en de werkelijke koppeluitvoer van de motor, passeert de logische circuits op deze PCB.
De SVU architectuur die de A20B-2002-0031 ondersteunt, is FANUC's standalone drive formaat — elke SVU unit bevat zijn eigen gelijkrichter, DC-bus condensatorbank en regeneratieve ontladingscircuit, waardoor het volledig zelfvoorzienend is.
Dit maakt het mogelijk om SVU units op afstand in de machineconstructie te monteren, dicht bij hun respectievelijke servomotoren, in plaats van een gecentraliseerde drivekast te vereisen.
De A20B-2002-0031 control PCB maakt deze standalone werking mogelijk door alle besturingsintelligentie te leveren die de drive nodig heeft om onafhankelijk te werken zodra deze is ingeschakeld en aangestuurd door de CNC.
| Parameter | Waarde |
|---|---|
| Serie | A20B-2002 Alpha SVU control PCB's |
| Compatibele Drives | SVU1-40 (H104), SVU1-80 (H105), SVUC1-40 (H004) |
| Interface | Type-B analoge PWM |
| Bedradingsbord Paar | A20B-2002-0040, A20B-2002-0041 |
| Status | Niet meer geproduceerd door fabrikant |
| Herkomst | Japan |
FANUC's A20B-2002-003x serie control PCB's dekt het volledige Alpha SVU1 enkelassige versterkerbereik door een logische progressie die overeenkomt met de stroomclassificatie van de drive:
Elke bordrevisie (-0030, -0031, -0050) heeft licht verschillende component specificaties die zijn afgestemd op de stroomniveaus van de drive die het aanstuurt — met name de schaling van de stroomdetectieversterker, de gate drive stroomcapaciteit voor de grotere IPM modules in hogere stroom drives, en de overstroomdrempelinstellingen opgeslagen in de firmware.
De -0031 kan niet zomaar worden vervangen door de -0030 in een lagere vermogensdrive zonder risico op onjuiste stroomschaling.
De Type-B interface onderscheidt deze generatie FANUC servo-versterkers van zowel de eerdere Type-A analoge drives (die ±10V snelheidscommando's ontvingen) als de latere FSSB-gebaseerde digitale drives (die digitale glasvezel seriële commando's ontvangen).
In Type-B werking geeft de asbesturingskaart van de CNC een PWM-signaal uit — een blokgolf met een vaste draaggolffrequentie met een duty cycle die evenredig is met de bevolen snelheid. De control PCB op de SVU demoduleert dit PWM-signaal om het snelheidscommando te extraheren, en stuurt vervolgens de stroomregelkring van de motor aan op basis van deze referentie.
De Type-B interface wordt aangetroffen in FANUC Series 0C, 15A/B, 16A/B, 18A en 21TA CNC-systemen — een generatie die het grootste deel van de jaren '90 in de machinegereedschapproductie omvat. Machines uitgerust met deze CNC-generaties en Alpha SVU drives blijven wereldwijd in productieomgevingen werken, waardoor de A20B-2002-0031 een relevant onderhoudsonderdeel is ondanks de status van niet meer geproduceerd.
De A20B-2002-0031 control PCB bevat firmware die het servomotor besturingsalgoritme implementeert. Binnen deze firmware definieert een set motorparameters de regelkringversterkingen, de stroomlimiet en het elektrische model van de motor (weerstand, inductantie, back-EMF constante). Deze parameters moeten overeenkomen met de specifieke servomotor die op de drive is aangesloten.
FANUC laadt deze parameters in de drive tijdens de fabrieksconfiguratie van de A06B-6089 drive unit.
Wanneer een vervangende A20B-2002-0031 wordt geïnstalleerd, moeten de motorparameters die in de firmware van het originele bord waren opgeslagen, worden hersteld.
De parameterinvoerinterface op het voorpaneel van de SVU (toegankelijk via de vier drukknoppen: MODE, UP, DOWN, DATA SET) maakt handmatige parameterinvoer mogelijk door te verwijzen naar de SVU onderhoudshandleiding (B-65195EN).
Als alternatief, als de originele PCB fysiek beschadigd is maar de NV-RAM chip intact is, kan de chip worden overgezet naar het vervangende bord om de originele parameter set te behouden.
V1: Hoe wordt de SVU1-40 (A06B-6089-H104) geïdentificeerd als gebruikmakend van de A20B-2002-0031 in plaats van de -0030?
Het specificatieblad van de drive en de FANUC Alpha serie onderhoudshandleiding (B-65195EN) vermelden expliciet de PCB specificatie voor elk SVU model. De H101 (SVU1-12) en H102 (SVU1-20) gebruiken het -0030 bord.
De H104 (SVU1-40) gebruikt de -0031 in combinatie met het -0040 bedradingsbord.
Het typeplaatje van de drive bevestigt de bestelspecificatie (A06B-6089-HXXX), die de PCB inhoud uniek identificeert. Vervang nooit een -0030 door een -0031 of vice versa zonder de stroom- en parametercompatibiliteit te verifiëren.
V2: De SVU1-40 toont een DCSW alarm (regeneratieve ontladingscircuit storing). Is dit waarschijnlijk een fout in de control PCB?
Het DCSW alarm bewaakt het ingebouwde regeneratieve ontladingscircuit van de SVU. In de SVU1-40, die een aparte externe regeneratieve ontladingseenheid gebruikt (A06B-6089-H500 of vergelijkbaar) in plaats van een ingebouwde weerstand, kan het alarm duiden op: een open thermostaat in de externe weerstandseenheid, een defecte verbinding in het thermostaatbewakingscircuit op de control PCB, of een werkelijk overbelaste regeneratieve weerstand.
De control PCB is het rapporterende element, maar zelden de hoofdoorzaak van DCSW. Controleer de externe ontladingseenheid en de verbinding ervan met de drive voordat u de control board verdenkt.
V3: Kan de A20B-2002-0031 van een werkende SVU1-80 worden gebruikt om een defecte SVU1-40 te repareren?
De -0031 is de gespecificeerde PCB voor zowel de SVU1-40 (H104) als de SVU1-80 (H105). Het bedradingsbord verschilt echter: H104 gebruikt A20B-2002-0040 en H105 gebruikt A20B-2002-0041.
Als de control PCB alleen het defecte onderdeel is, en de bedradingsborden verschillen tussen de twee drive modellen, vereist een cross-model control board substitutie verificatie dat de firmware parameter set opgeslagen in de NV-RAM van de PCB geschikt is voor de bestemming motor en drive configuratie.
Als de NV-RAM de juiste parameters bevat voor de motor van de nieuwe drive, is de substitutie haalbaar.
V4: Wat zijn de typische faalmodi van de A20B-2002-0031 in langdurig gebruikte SVU drives?
De meest voorkomende leeftijdsgerelateerde storing is degradatie van elektrolytische condensatoren op de interne voedingsrails van de PCB — condensatoren in het bereik van 10–100µF op de ±15V en +5V voeding van de control board verliezen capaciteit en verhogen de ESR na 10–15 jaar continue werking.
Dit uit zich in instabiel of oscillerend servo gedrag voordat het overgaat in volledige storing.
De tweede veelvoorkomende modus is NV-RAM data corruptie — de NV-RAM chip die motorparameters opslaat kan defect raken, waardoor de drive opstart met onjuiste of nul parameters, wat onmiddellijke servo alarmen veroorzaakt. ESD-schade aan de command signaalontvangstcircuits is de meest voorkomende gebeurtenis-gedreven faalmodus.
V5: Welke informatie is nodig voordat een defecte A20B-2002-0031 naar een reparatiecentrum wordt gestuurd?
Verstrek: de volledige SVU drive bestelspecificatie (A06B-6089-HXXX), het type servomotor aangesloten op de drive (A06B-XXXX-BXXX van het motor typeplaatje), de CNC serie en model (Series 0C, 16B, 18A, etc.), de alarmcode(s) weergegeven op de LED indicator van de SVU op het moment van falen, en of het falen plotseling was (gebeurtenis-gedreven, zoals na een botsing of stroompiek) of geleidelijk (toenemende frequentie van alarmen over weken of maanden).
Deze informatie stelt het reparatiecentrum in staat om de foutconditie te repliceren en te bevestigen dat de reparatie volledig effectief is voor retournering.
