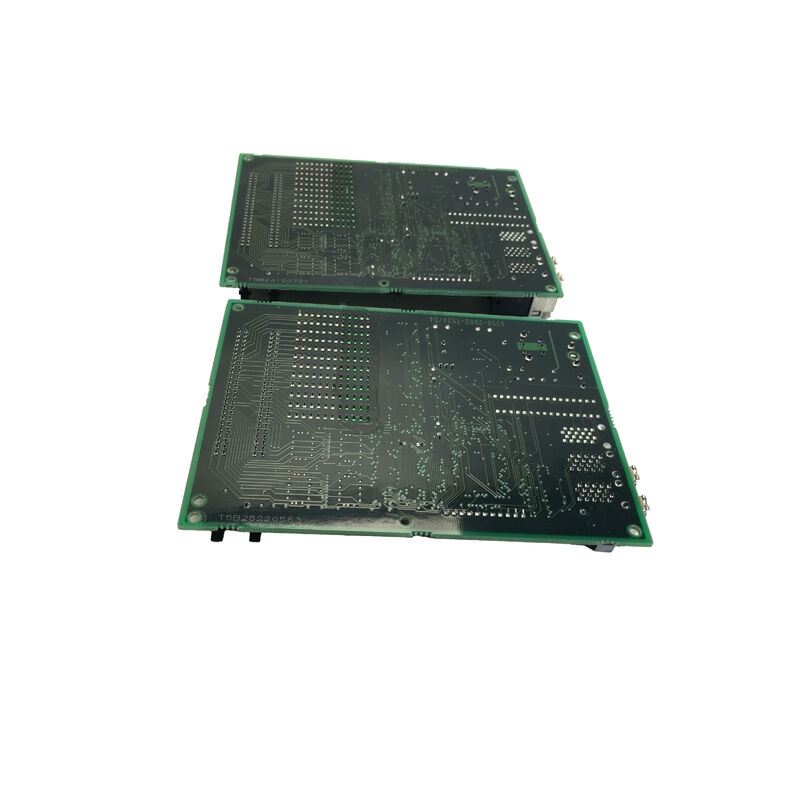

FANUC A20B-2002-0110 | 2-Slot Backplane PCB — A20B-2002 Serie, CNC Controller Rack Interconnect, Stroom- en Signaaldistributie, Japanse Oorsprong

Overzicht

De FANUC A20B-2002-0110 is de 2-slot backplane PCB uit FANUC's A20B-2002 serie — de fysieke basis waarop twee CNC-besturingsmodules samen monteren en functioneren. In de technische architectuur van FANUC's CNC-controllers uit de Series 16/18-periode zijn de besturingselektronica's niet gebouwd als één monolithische printplaat, maar als een verzameling van specifieke modules — hoofd-CPU, servo-interface, I/O-opties, geheugenuitbreiding, communicatiekaarten — die in een gemeenschappelijke backplane worden geplugd.

Deze modulariteit was een bewuste ontwerpkeuze: het maakt het mogelijk om defecte modules te vervangen zonder werkende modules te storen, maakt het mogelijk om de systeemprestaties uit te breiden door een nieuwe optiekaart in een open slot te plaatsen, en vereenvoudigt de productie doordat FANUC modules kan mixen en matchen om verschillende CNC-configuraties te bouwen vanuit een gemeenschappelijk hardwareplatform.

De backplane maakt dit mogelijk.

Elke module in een FANUC controller rack wordt in de backplane geplugd via edge connectors — vergulde contacten die passen op de card-edge fingers aan de onderkant van elke module. Via deze connectoren levert de backplane voedingsspanningen (de gereguleerde DC-rails van de voedingseenheid van de CNC) aan elke module tegelijkertijd, en biedt de gedeelde bus signaallijnen die modules in staat stellen met elkaar te communiceren.

Voor een 2-slot backplane bestaan twee modules naast elkaar in deze gedeelde elektrische omgeving.

Het 2-slot formaat van de A20B-2002-0110 maakt het de meest compacte configuratie in de serie — gebruikt in controllersecties waar slechts twee modules een gemeenschappelijk rack moeten delen, of in systemen waar individuele racksecties worden gebruikt om de besturingselektronica ruimtelijk binnen een grote kast te verdelen.

Grotere FANUC rackconfiguraties gebruiken 3-slot, 4-slot of 6-slot backplane varianten uit dezelfde A20B-2002 familie; elk behandelt dezelfde fundamentele functie, maar met meer moduleposities.

Belangrijkste Specificaties

De Engineering Binnen een "Passieve" Backplane

Het noemen van de A20B-2002-0110 een "passieve" printplaat betekent dat deze geen microprocessors, geen geheugen en geen actieve signaalverwerking bevat. Maar passief betekent niet simpel.

Het PCB-ontwerp van een industriële backplane omvat verschillende technische uitdagingen die van buitenaf onzichtbaar zijn:

Ontwerp van stroomsporen: De stroomrails van de backplane dragen de gecombineerde belasting van alle tegelijkertijd geïnstalleerde modules.

Voor een 2-slot backplane in een FANUC CNC-systeem betekent dit dat de koperen sporen die +5V, ±15V en +24V transporteren, de piekbelasting van twee volledig belaste besturingsmodules — potentieel enkele ampères — moeten kunnen verwerken zonder overmatige resistieve spanningsval, en zonder dat de sporen zo heet worden dat het PCB-substraat beschadigd raakt.

De spoorbreedte, het kopergewicht en het via-ontwerp dragen allemaal bij aan de integriteit van de stroomlevering op lange termijn van de printplaat.

Integriteit van bussignalen: De parallelle databussporen op de backplane transporteren digitale signalen met snelheden tot enkele tientallen megahertz.

Bij deze frequenties gedraagt het PCB-spoor zich als een transmissielijn — de impedantie ervan moet overeenkomen met de impedantie van de aansturende en ontvangende circuits om signaalreflecties te voorkomen die busfouten veroorzaken.

De laagstapeling, spoorgeometrie en afstemming van de backplane zijn allemaal ontworpen voor signaalintegriteit bij de gespecificeerde bedrijfrequentie.

Isolatie tussen modules: Ondanks de gedeelde bus moeten sommige signalen op de backplane alleen naar specifieke slots worden gerouteerd.

De artwork van de backplane bepaalt precies welke connectorpinnen gemeenschappelijk zijn voor alle slots en welke zijn toegewezen aan individuele slots — een fout in deze routering tijdens het PCB-ontwerp zou ertoe leiden dat twee modules elkaar storen met hun toegewezen signalen.

FANUC's backplane-ontwerpen worden gevalideerd tegen het volledige scala aan modulecombinaties die kunnen worden geïnstalleerd.

Wanneer de A20B-2002-0110 Vervanging Nodig Heeft

Backplane-storingen zijn zeldzaam — de printplaat heeft geen bewegende delen en geen actieve componenten die verouderen en falen onder normale elektrische belasting. Wanneer ze toch optreden, zijn de oorzaken specifiek:

Schade door overspanning: Een spanningspiek op de AC-voeding of de interne DC-bus van de CNC, indien ernstig genoeg om de diëlektrische sterkte van het PCB-substraat te overschrijden, veroorzaakt isolatiebreuk tussen aangrenzende stroom- en aardingssporen.

Het beschadigde gebied verschijnt visueel als gecarboniseerd of verkleurd PCB-materiaal — tracking — en vertegenwoordigt een voortdurende gedeeltelijke kortsluiting die onder belasting kan vonken of geleidelijk kan verergeren.

Elke printplaat die zichtbare tracking vertoont als gevolg van een overspanningsgebeurtenis, moet worden vervangen en niet in gebruik blijven.

Inslag van koelmiddel of vervuiling: Machine-omgevingen produceren luchtgedragen koelmiddeldamp, metaalstof en oliedampen. Na jaren van gebruik dringt deze vervuiling de besturingskast binnen en nestelt zich op PCB-oppervlakken.

Op een backplane, waar stroom- en aardingsvlakken dicht bij elkaar op dezelfde printplaat lopen, creëert een geleidende vervuilingsfilm lekpaden die intermitterende busfouten of instabiliteit van de stroomrails veroorzaken.

Het reinigen van de printplaat met een geschikte oplosmiddel van elektronische kwaliteit kan het probleem tijdelijk oplossen; als de vervuiling zich opnieuw ophoopt, is vervanging van de printplaat noodzakelijk.

Fysieke schade aan de connector: Herhaaldelijk in- en uitpluggen van modules — gedurende vele jaren onderhoud — slijt geleidelijk de contacten van de edge connectors van de backplane. Versleten of geoxideerde contacten produceren intermitterende modulefouten die op systeemniveau niet te onderscheiden zijn van een defecte module.

Visuele inspectie van de connectorcontacten en continuïteitstests van de connectorpinnen identificeren deze storingsmodus.

Veelgestelde Vragen

V1: Hoe wordt de A20B-2002-0110 geïdentificeerd als de juiste 2-slot backplane voor een specifiek CNC-systeem?

De juiste backplane wordt gespecificeerd in de onderhoudshandleiding of hardware-aansluitingshandleiding van de CNC — FANUC publiceert hardwareconfiguratietabellen die aangeven welk backplane-onderdeelnummer wordt gebruikt met welke combinatie van modules.

Het onderdeelnummerlabel op de geïnstalleerde printplaat (meestal aan één rand van de PCB) bevestigt ook direct de geïnstalleerde variant.

Binnen de A20B-2002-familie verschillen 2-slot varianten van 3-slot of 6-slot varianten in fysieke afmetingen, aantal slots en soms connector pinout — match altijd het exacte onderdeelnummer van de originele installatie.

V2: Pluggen alle modules uit de A20B-2002-serie in de A20B-2002-0110 backplane?

Niet noodzakelijk — de compatibiliteit van module tot backplane hangt af van het matchen van de connector pinout en slottoewijzingen van de printplaat met de interfacevereisten van de module.

FANUC's hardwaredocumentatie specificeert welke modules compatibel zijn met welke backplane-varianten.

Sommige modules zijn slot-specifiek (ontworpen voor een bepaalde slotpositie) en kunnen niet in een willekeurig slot worden geïnstalleerd.

Voordat u een module in een vervangende backplane installeert, verifieer de slottoewijzingen aan de hand van de hardwarehandleiding van de CNC.

V3: Kan de CNC blijven werken als de backplane een intermitterende storing ontwikkelt, mits deze na een stroomcyclus verdwijnt?

Het laten werken van een CNC-systeem met een bekende defecte backplane brengt reële productierisico's met zich mee. Intermitterende backplane-storingen die na een stroomcyclus verdwijnen, duiden op een marginale contact of een gedeeltelijke vervuilingskortsluiting die dicht bij de drempel ligt om een persistente storing te veroorzaken.

De toestand zal verergeren — stroomcycli is geen onderhoudsstrategie, het is een symptoom dat onderhoud achterstallig is.

De juiste reactie is om inspectie en vervanging van de printplaat te plannen tijdens het eerstvolgende onderhoudsvenster, met een reserve backplane bij de hand om de duur van de geplande stilstand te minimaliseren.

V4: Is de A20B-2002-0110 hetzelfde als de A20B-2002-0020 (3-slot backplane voor Series 16/18)?

Nee — de -0020 is een 3-slot backplane en de -0110 is een 2-slot backplane. Het zijn verschillende printplaten met verschillende fysieke afmetingen en verschillende aantallen slots.

Ze kunnen elkaar niet vervangen; de montagepunten, connectorposities en de buitenafmetingen van de printplaat zijn afgestemd op specifieke rackframes.

Bevestig het aantal slots en het exacte onderdeelnummer van de originele printplaat voordat u een vervanging bestelt.

V5: Welke voorzorgsmaatregelen zijn essentieel bij het verwijderen en opnieuw installeren van modules tijdens een backplane-vervanging?

Schakel de stroom volledig uit voordat u begint. Documenteer de positie van elke module vóór verwijdering — fotografeer het rack van zowel de voor- als achterkant. Verwijder modules met stevige, gelijkmatige druk over hun lengte — het wiebelen van een module tijdens verwijdering beschadigt zowel de card-edge fingers van de module als de connectorcontacten van de backplane.

Met de backplane vervangen, installeer elke module in zijn gedocumenteerde originele slotpositie en bevestig dat deze volledig is geplaatst voordat u de stroom inschakelt.

Bij de eerste inschakeling, verifieer dat alle modules normaal initialiseren via de diagnostische schermen van de CNC voordat u de machine weer in productie neemt.
