| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-2902-0180 |

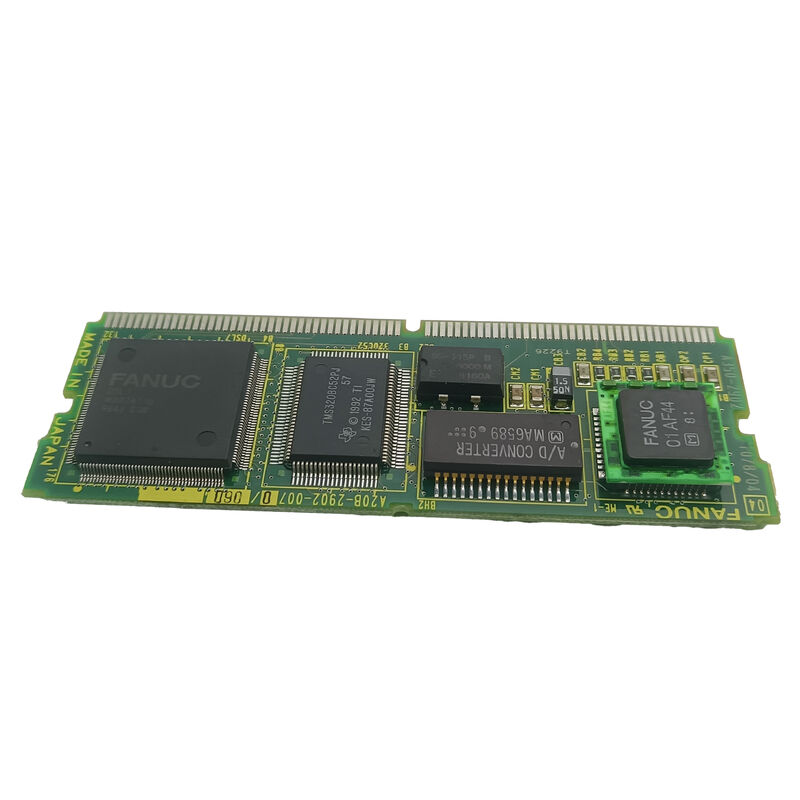

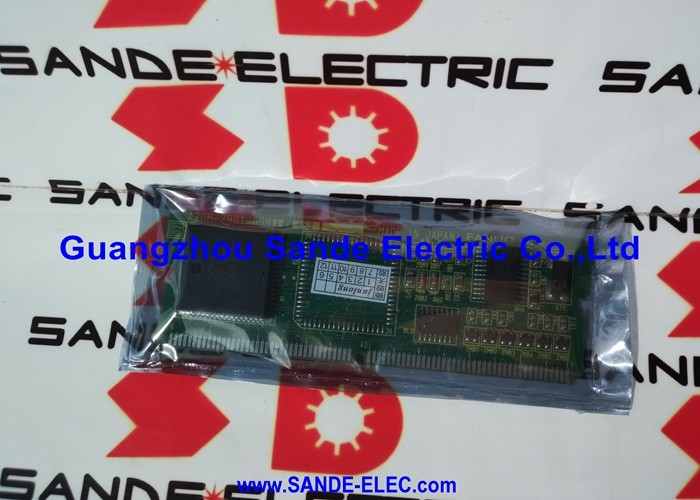

De FANUC A20B-2902-0180 behoort tot de A20B-2902 productfamilie — een reeks compacte plug-in servobesturingsmodules die de brug vormen tussen de centrale processorboard van het CNC-systeem en de servoversterker-aandrijfstrappen.
In FANUC's CNC-besturingsarchitectuur van de late jaren '80 tot de jaren '90 werden de A20B-2902-serie modules doorgaans geïnstalleerd in speciale sleuven op het hoofd-CPU-board of een apart servomoederbord, en leverden ze de analoge of digitale servocommandosignaalkonditionering, feedbacksignaalontvangst en de besturingslusuitvoering voor de door de CNC bestuurde assen.
De kruisverwijzing A350-2902-T186/01 identificeert een gerelateerde assemblage of subspecificatie voor deze module — een gebruikelijke FANUC-praktijk waarbij hetzelfde functionele board zowel een A20B PCB-nummer als een A350-assemblagereferentie draagt, waarbij het A350-nummer een opgebouwde subassemblage identificeert die aanvullende hardware- of firmware-elementen kan bevatten naast de kale PCB.
De "Soft 9070"-associatie identificeert de servosoftwaregeneratie waarvoor deze module bedoeld is — FANUC's servobesturingssoftware werd systematisch geversioneerd, waarbij elke versie werd afgestemd op specifieke motortypes, encoderresoluties en besturingslusparameters.
De softwareversie wordt opgeslagen in de firmware op de module zelf, en compatibiliteit tussen de servosoftwareversie en het aangesloten motor/encoder-systeem is een kritieke installatievereiste.
Net als alle A20B-2902-serie boards is de A20B-2902-0180 een surface-mount technology (SMT) module — compact, dicht en thermisch beheerd om betrouwbaar te werken in de gesloten elektrische kastomgeving van de CNC.
De compacte vormfactor maakt installatie mogelijk zonder aanzienlijke paneelruimte, terwijl de real-time servo-verwerking wordt geleverd die moderne CNC-beweging vereist.
| Parameter | Waarde |
|---|---|
| Serie | A20B-2902 |
| Kruisverwijzing | A350-2902-T186/01 |
| Functie | Servobesturingsmodule / servo-interface PCB |
| Software | Soft 9070 (servosoftwareversie) |
| Technologie | Surface mount (SMT) |
| Status | Niet meer in productie, reserveonderdeel |
| Oorsprong | Japan |
De A20B-2902-serie omvat een breed scala aan servo-gerelateerde PCB's in FANUC's CNC-ecosysteem — van tweevoudige digitale servobesturingsmodules (zoals de A20B-2902-0070) tot spindelinterface-modules (A20B-2902-0236), DRAM-geheugenmodules (A20B-2902-0630) en SRAM-geheugenmodules.
Wat de familie verenigt, is hun rol als plug-in dochterborden — compacte PCB's die in gedefinieerde posities op FANUC's grotere moederbordassemblages worden geschoven om specifieke systeemmogelijkheden toe te voegen of uit te breiden.
De positie van de A20B-2902-0180 binnen deze familie als servobesturingsmodule plaatst het in het bewegingskritieke deel van het CNC-systeem.
Servobesturingsmodules in dit tijdperk waren verantwoordelijk voor het nemen van de berekende asposities van de CNC CPU (bijgewerkt elke interpolatiecyclus — typisch elke 1-8 ms, afhankelijk van de besturingsgeneratie) en het uitvoeren van de hogere frequentie stroom- en snelheidsbesturingslussen (op de PWM-frequentie, typisch 4-8 kHz) die positiecommando's omzetten in motorkoppel.
Deze hiërarchische besturingsstructuur — langzame interpolatie in de CNC CPU, snelle servolussen in de speciale servomodule — is de basis van FANUC's servobesturingsarchitectuur.
De "Soft 9070"-aanduiding die geassocieerd wordt met de A20B-2902-0180 is significant. FANUC servosoftwareversies coderen specifieke motorparameters, besturingswetten-coëfficiënten en functiesets die zijn afgestemd op specifieke generaties servomotoren en encoders.
Een module die Soft 9070 draait, is afgestemd op de servomotoren, encoders en de CNC-systeemgeneratie waarvoor deze is ontworpen.
Het installeren van een servobesturingsmodule met een incompatibele softwareversie — bijvoorbeeld het vervangen van een module met een ander Soft-nummer wanneer een specifieke versie vereist is — kan leiden tot: onjuiste koppelconstante schaling (waardoor de as op de verkeerde snelheid draait voor een gegeven positiefout), verkeerde interpretatie van de encoderpulsgetallen (waardoor positiefouten ontstaan), of alarmcondities omdat de gain-instellingen van de servolus niet overeenkomen met de mechanische kenmerken van de motor.
Het bevestigen van de compatibiliteit van de softwareversie vóór het installeren van een vervangende A20B-2902-0180 is net zo belangrijk als het bevestigen van de fysieke onderdeelnummer-match.
Servobesturingsmodulefouten in FANUC CNC-systemen manifesteren zich als specifieke alarmcodes van het servosysteem. Veelvoorkomende alarmcategorieën die de servobesturingsmodule impliceren (in plaats van de motor, kabel of vermogensfase) zijn:
Servo communicatie-alarmen: De besturingsmodule beheert de seriële communicatie met de servoversterkers — als de communicatiecircuits van de module falen, kan de CNC de servo-gereedstatus niet ontvangen, wat resulteert in alarmen voor het falen van de servo-initialisatie.
Positieafwijking-alarmen: Als het positiefoutregister van de servomodule sneller oploopt dan de besturingslus kan reageren — veroorzaakt door een falende gain-fase of een beschadigde set besturingsparameters in de firmware van de module — wordt de CNC geactiveerd op overmatige volgfout.
Gelijktijdige fouten op meerdere assen: Omdat één besturingsmodule meerdere assen kan bedienen (afhankelijk van de CNC-configuratie), presenteert een modulefout zich vaak als gelijktijdige alarmen op alle assen die deze bestuurt, in plaats van een fout op één as, wat waarschijnlijker een motor- of kabelprobleem is.
V1: Hoe wordt de juiste servosoftwareversie (Soft-nummer) geïdentificeerd voor een vervangende A20B-2902-0180?
De servosoftwareversie staat gedrukt op het etiket van de origineel geïnstalleerde module, of kan worden gevonden in het systeem-informatiescherm van de CNC (toegankelijk via de SYSTEM-toets op het MDI-paneel). De documentatie van de machinebouwer specificeert ook de vereiste servosoftwareversie.
Bij het inkopen van een vervangende A20B-2902-0180 moet de firmware-revisie-suffix op de board (bijv. /02A) zoveel mogelijk overeenkomen met het origineel. Het niet matchen van servosoftwareversies kan servo-alarmen of onjuist asgedrag veroorzaken.
V2: Kan de A20B-2902-0180 op componentniveau worden gerepareerd, of is vervanging de enige optie?
Componentniveau reparatie is mogelijk voor ervaren FANUC reparatiecentra met toegang tot testopstellingen en de juiste testapparatuur voor servomotorbelasting. Veelvoorkomende reparatieonderdelen op A20B-2902-serie modules zijn SMD elektrolytische condensatoren (leeftijdsgebonden), beschadigde surface-mount IC's door ESD-gebeurtenissen en falende spanningsregelaars.
De compacte SMT-constructie vereist precisie SMD-rework-gereedschappen en bekwame technici. Voor productie-kritische machines is een getest uitwisselingsboard de snellere weg; componentniveau reparatie is de meer economische lange-termijn optie voor faciliteiten met reparatiecapaciteit.
V3: Moet de A20B-2902-0180 worden afgestemd op het specifieke CNC-hoofdboard waarop deze zal worden geïnstalleerd?
Ja, in de zin dat het CNC-hoofdboard de compatibele backplane-sleuf en interfaceprotocol moet hebben voor de A20B-2902-0180. De module wordt in een gedefinieerde sleuf geplaatst — sleufafmetingen, connector-pin-aantal en het signaalprotocol op die pinnen moeten allemaal overeenkomen.
Bovendien moet de systeemsoftware van de CNC de specifieke hardwareversie van de module herkennen en initialiseren.
Controleer vóór het installeren van een vervanging het hoofdboard-onderdeelnummer van de doel-CNC en de sleuf die de module inneemt, aan de hand van de onderhoudshandleiding van de CNC.
V4: Welke ESD-voorzorgsmaatregelen zijn nodig bij het hanteren van de A20B-2902-0180?
De A20B-2902-0180 bevat CMOS- en bipolaire IC's die gevoelig zijn voor elektrostatische ontlading. Hanteer altijd met een ESD-polsband die is aangesloten op een geaard punt, op een ESD-veilige mat, weg van synthetische stoffen, tapijt en andere statische genererende materialen.
Vervoer en bewaar de module alleen in antistatische zakken. Plaats de module nooit op gewoon karton of plastic oppervlakken.
ESD-schade is vaak latent — de board kan na een ESD-gebeurtenis nog functioneren, maar faalt voortijdig binnen dagen of weken onder operationele omstandigheden.
V5: De module heeft het label A350-2902-T186/01. Is dit hetzelfde onderdeel als de A20B-2902-0180?
Ja. FANUC gebruikt dubbele nummering voor veel componenten: het A20B-XXXX-XXXX nummer identificeert de kale printplaat (PCB), terwijl het A350-XXXX-XXXXX nummer hetzelfde component identificeert in een subassemblage- of accessoireverpakkingscontext — het kan de kale board plus eventuele fabrieksmatig geïnstalleerde firmware, beschermkappen of accessoires bevatten. Voor inkoop- en vervangingsdoeleinden verwijzen beide nummers naar hetzelfde functionele item, en beide nummers kunnen worden gebruikt om de juiste vervanging te verkrijgen.
Bevestig beide nummers bij communicatie met leveranciers om verwarring te voorkomen.
