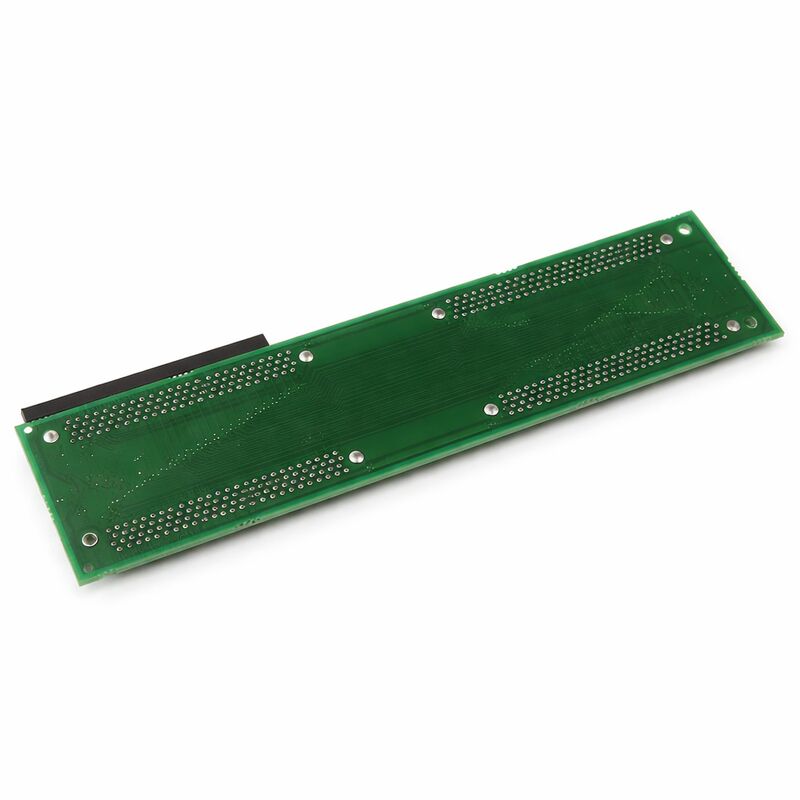

1 pc Nieuwe Fanuc A20B-2002-0850 Board A20B20020850 A2OB-2OO2-O85O

FANUC A20B-2002-0850 | A20B-2002 Serie 1-Slot Backplane PCB — CNC Controller Rack Infrastructuurkaart

Enkele Sleuf, Passief Ontwerp

De A20B-2002-0850 is een backplanekaart met één sleuf uit de A20B-2002-serie van FANUC — de familie van rack-infrastructuur PCB's die worden gebruikt in de modulaire CNC-architectuur van FANUC. De backplane zelf bevat geen firmware en voert geen verwerking uit. Het is de fysieke en elektrische basis voor één controlemodule-sleuf: het routeert voedingsspanningen naar de module, draagt de buscommunicatiesignalen tussen de module en de hoofdbackplane van het rack, en biedt de mechanische connectorinterface waarin de plug-in module wordt geplaatst.

De modulaire CNC-architectuur van FANUC maakt gebruik van backplanekaarten met verschillende aantallen sleuven — één, twee en drie sleuven — gecombineerd binnen een controlerack om de specifieke configuratie te creëren die een machinebouwer vereist. De A20B-2002-0850 beheert precies één sleuf. Waar de configuratie van de machine een enkele optie of uitbreidingsmodule vereist — een extra I/O-kaart, een communicatie-interface, een dataserverkaart — biedt de backplane met 1 sleuf die positie zonder lege sleuven in het rack achter te laten.

Hoe een Backplane Fout te Identificeren

Backplanefouten worden vaak verward met modulefouten omdat de symptomen identiek lijken — de module die de defecte sleuf bezet, geeft een alarm of communiceert niet, wat suggereert dat de module zelf defect is. De diagnostische stap die de twee scheidt: verplaats de verdachte module naar een bekende goede sleuf van hetzelfde type. Als de module in de alternatieve sleuf werkt, is de backplane van de oorspronkelijke sleuf de oorzaak van de storing.

Veelvoorkomende oorzaken van storingen:

• Slijtage van de connector door herhaaldelijk verwijderen en opnieuw plaatsen van de module — de veerspanning van de contacten neemt af, wat leidt tot intermitterende verbindingsfouten
• Scheuren in PCB-sporen door mechanische impact of te vast aangedraaide montagebouten
• Contaminatie door koelmiddeldamp of fijne metaaldeeltjes die isolatiekloven overbruggen, waardoor lekstromen ontstaan die thermische uitschakelingen of stroomstoringen veroorzaken

Het vervangen van de backplane vereist geen back-up van gegevens — de kaart slaat niets op. Vervang de kaart, installeer de module opnieuw, schakel in.

Belangrijkste Specificaties

Veelgestelde Vragen

V1: Hoe kan ik bevestigen dat de backplane en niet de module defect is?

Verplaats de verdachte module naar een bekende goede sleuf van hetzelfde type in dezelfde controller. Als de module correct werkt in de alternatieve sleuf, is de backplane van de oorspronkelijke sleuf de oorzaak van de storing. Als de module in beide sleuven faalt, is de module zelf defect. Een continuïteitscontrole van de stroom- en signaalsporen van de backplane met behulp van de CNC-hardwareverbindingshandleiding kan ook de integriteit van de sporen bevestigen zonder dat een reservemodule nodig is.

V2: Vereist het vervangen van de A20B-2002-0850 parameterwijzigingen?

Nee. De backplane slaat geen gegevens op en heeft geen configureerbare parameters. Na fysieke vervanging, installeer de module opnieuw, schakel in en controleer of de module correct communiceert. Er zijn geen software- of parameterwijzigingen nodig, tenzij de module zelf tegelijkertijd is vervangen.

V3: Kan een backplane met 2 sleuven worden gebruikt in plaats van de A20B-2002-0850 met 1 sleuf?

Nee — verschillende aantallen sleuven zijn niet uitwisselbaar zonder fysieke aanpassingen aan het rackchassis. De backplane met 1 sleuf past in de fysieke ruimte en connectorposities die zijn toegewezen aan een positie met één sleuf. Een kaart met 2 sleuven zou een dimensionale mismatch veroorzaken met het chassis en aangrenzende kaarten.

V4: Is er ESD-risico bij het hanteren van een passieve backplane?

Ja, hoewel lager dan bij actieve processorboards. Koperen sporen en eventuele opbouwcomponenten op de backplane lopen nog steeds risico op elektrostatische ontlading. Gebruik een antistatische polsband, hanteer de kaart aan de randen en vermijd het schuiven van de kaart op niet-antistatische oppervlakken.

V5: De connector op de A20B-2002-0850 is fysiek beschadigd, maar de sporen lijken intact. Is reparatie van alleen de connector mogelijk?

Als de schade beperkt is tot de connector — verbogen pinnen, gebarsten behuizing, individueel contactfalen — kan reparatie op connectorniveau haalbaar zijn met geschikte SMD-reworktools. Controleer echter of er geen PCB-padkoper is losgekomen tijdens het faalgebeuren. Als de pads beschadigd zijn, wordt het vervangen van de connector onpraktisch en is volledige kaartvervanging de juiste weg.
