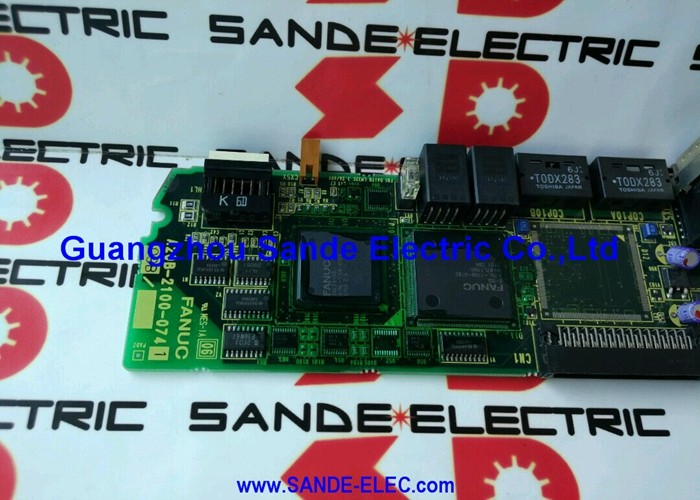

Fanuc A20B-2003-0420 PCB Control Board A20B20030420 A2OB-2OO3-O42O Gebruikt

A20B-2003-0420 | FANUC αi PS HV-driverprintplaat — A06B-6150-H75 / A06B-6150-H100 / aandrijfkaart voor hoogspanningsvoeding

αi PS HV — FANUC's serie hoogspanningsaandrijvingsvoedingen

De FANUC αi PS HV-serie (Alpha-i Power Supply, High Voltage) levert de DC-busvoeding voor FANUC's Alpha-i-serie servo- en spindelaandrijfsystemen in elektrische hoogspanningsomgevingen. De aanduiding "HV" onderscheidt deze modules van de standaard αi PS-modules van de 200V-klasse. HV-varianten zijn ontworpen voor voedingsarchitecturen met een hogere spanning die gebruikelijk zijn in bepaalde markten en configuraties van werktuigmachines.

De A20B-2003-0420 is de speciale "Driver PCB" die is gemonteerd in de twee modellen met het hoogste vermogen van de αi PS HV-serie:

De kleinere αi PS HV-modellen (18HV tot en met 60HV) zijn niet voorzien van het A20B-2003-0420-driverbord - dit bord is specifiek voor de 75HV- en 100HV-modellen waarbij extra aandrijfcircuits nodig zijn voor het hogere uitgangsvermogen.

Belangrijkste specificaties

Driver-PCB-functie in de αi PS HV

De αi PS HV-voeding bevat meerdere PCB's die samenwerken. De A20B-2003-0420 driver-PCB verzorgt de poortaandrijffuncties voor de schakelapparaten van de voedingsmodule:

Poortaandrijfsignalen:De driver-PCB versterkt de schakelcommando's van de besturings-PCB (A20B-2100-0390) in de poortaandrijfpulsen met hoge stroomsterkte die nodig zijn om de IGBT- of soortgelijke vermogenstransistors van de vermogensmodule te schakelen.

Isolatie:Poortaandrijfcircuits vereisen elektrische isolatie tussen de signalen op besturingsniveau en de hoogspanningsstroomschakelcircuits. De A20B-2003-0420 biedt deze isolatiefunctie en zorgt ervoor dat de besturings- en stroomcircuits correct gescheiden zijn.

Beveiligingsintegratie:De driver-PCB controleert de stroomschakelapparaten op foutcondities – detecteert kortsluiting, verzadiging of oververhitting en genereert snelle beschermende uitschakelingen om schade aan componenten te voorkomen.

De A20B-2003-0420 is specifiek voor de 75HV- en 100HV-modellen, omdat deze varianten met een hoger vermogen een speciaal poortaandrijfcircuit met een grotere capaciteit vereisen dat de PCB-architectuur van de modellen met een lager vermogen intern afhandelt.

Toepassingsscenario's

αi PS 75HV driver PCB-fout:Een FANUC αi PS 75HV-voedingsmodule veroorzaakt fouten op besturingsniveau of poortaandrijving. Na verificatie van de vermogenstransistors en besturingsprintplaat (A20B-2100-0390), wordt de driverprintplaat van de A20B-2003-0420 geïdentificeerd. Vervanging herstelt de werking van de voedingsmodule.

Onderhoud van de hoogspanningsvoeding αi PS 100HV:Het grootste servoaandrijfsysteem van een productiefaciliteit – aangedreven door een voedingsmodule van 100 HV – ondergaat uitgebreid onderhoud. De A20B-2003-0420 driverprintplaat wordt samen met de A20B-2100-0390 besturingsprintplaat vervangen als onderdeel van de interne kaartvernieuwing.

Veelgestelde vragen

Vraag 1: Wat onderscheidt de 75HV- en 100HV αi PS-modules waarvoor A20B-2003-0420 vereist is?

De αi PS HV-serie varieert van 18 HV tot 100 HV in nominaal uitgangsvermogen. De modellen 18HV tot en met 60HV integreren alle poortaandrijffuncties op hun enkele besturingsprintplaat (alleen A20B-2100-0390). De 75HV- en 100HV-modellen kunnen aanzienlijk hogere schakelstromen aan, waardoor een speciale driver-PCB (A20B-2003-0420) met robuustere gate-drive-circuits nodig is om de grotere voedingsmodules met de vereiste snelheid en betrouwbaarheid te schakelen.

Vraag 2: Kan A20B-2003-0420 onafhankelijk van A20B-2100-0390 in dezelfde module worden vervangen?

Ja. De driver-PCB (A20B-2003-0420) en de besturings-PCB (A20B-2100-0390) zijn afzonderlijke componenten binnen de αi PS 75HV/100HV-module; elk is afzonderlijk vervangbaar. Als uit diagnostische tests blijkt dat één kaart de fout is, hoeft alleen die kaart te worden vervangen. Als de foutconditie (zoals een kortsluiting in de vermogenstransistor) echter overbelasting op beide kaarten zou kunnen hebben veroorzaakt, moeten beide worden geïnspecteerd voordat de module weer in gebruik wordt genomen.

Vraag 3: Welke alarmen of symptomen duiden op een PCB-fout van de A20B-2003-0420-driver?

Fouten in de driver-PCB in αi PS-modules manifesteren zich doorgaans als: alarmen van de voedingsmodule onmiddellijk bij het inschakelen van de DC-bus, het niet inschakelen van de stroomschakeltrap ondanks een gezonde besturings-PCB, of oscillerend of onregelmatig gedrag van de DC-bus, wat duidt op een onvolledige of asymmetrische poortaandrijving. Deze moeten worden onderscheiden van fouten in de transistormodules (die overstroomalarmen veroorzaken) en fouten in de besturingsprintplaat (die communicatie- of parameterfouten veroorzaken). Het 7-segmentdisplay op de αi PS-module toont alarmcodes die helpen bij het identificeren van het foutniveau.

V4: Welke veiligheidsmaatregelen zijn van toepassing voordat u toegang krijgt tot A20B-2003-0420 in de αi PS 75HV of 100HV?

Schakel de stroom uit en vergrendel de netvoeding. De αi PS HV-modules werken met hoge DC-busspanningen – aanzienlijk hoger dan de standaard 200V-klasse voedingen – en deze spanningen blijven in de buscondensatoren bestaan ​​nadat de netvoeding is verwijderd. Volg de ontladingswachttijd die is gespecificeerd in de FANUC αi-servoversterkeronderhoudshandleiding voordat u de module opent. Controleer of de DC-busspanning lager is dan 30 V met behulp van een gekalibreerde voltmeter. Handvat A20B-2003-0420 met antistatische polsband op een ESD-veilige ondergrond.
