| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-2003-0750 |

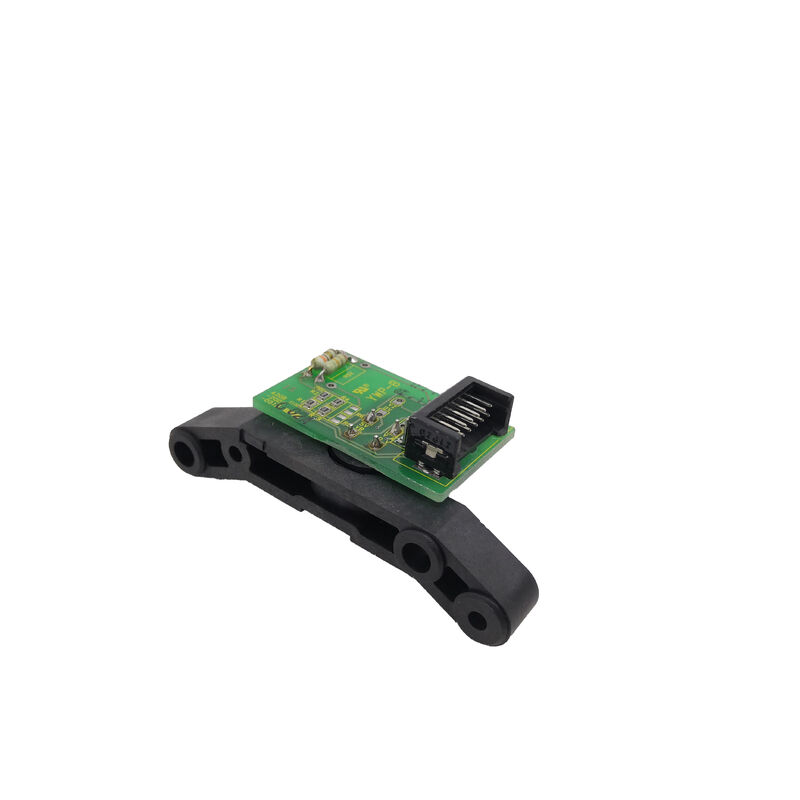

DeFANUC A20B-2003-0750is de I/O-PCB van het bedieningspaneel (benaming B1) de elektronische platte achter het fysieke oppervlak van het bedieningspaneel van de CNC-machine.elk indicatorlampje dat oplicht, elke positie van de voedingsfrequentie overschrijden wijzerplaat, en de machine noodstop circuit alle route door dit bord.het sensorische en motorische zenuwstelsel van de gebruikers-machine-interface.
In de CNC-architectuur van FANUC is het bedieningspaneel niet slechts een passieve schakelaar en lamp die rechtstreeks aan de I/O-modules van de CNC is aangesloten.Het I/O-bord van het bedieningspaneel voegt een laag intelligentie en signaalconditionering toe tussen de ruwe mechanische schakelaars en de interne logica van de CNC.
Raw-schakelaars sluiten en filteren om te voorkomen dat contactbounce valse inputs genereert.De aandrijfstromen van de lamp worden gereguleerd om te voorkomen dat LED- of gloeilampachtergrondverlichting wordt aangetast door spanningsoverschuivingen.
De MPG (Manual Pulse Generator) handwielsignalen worden ontvangen en geconditioneerd in puls treinen voor de handmatige bediening van de CNC.
De noodstopcircuit wordt met de juiste veiligheidslogic geïmplementeerd om ervoor te zorgen dat de E-stop onafhankelijk van de CNC-software-toestand effectief blijft.
The "B1" designation in the board's official description identifies a specific configuration within the A20B-2003-0750 product — operator panel I/O boards in the A20B-2003 series are produced in variants (B1, B2 enz.) die overeenkomen met verschillende bedieningspaneelconfiguraties met verschillende aantallen I/O-punten, verschillende MPG-interface-opties,en verschillende aansluitingen om te voldoen aan het specifieke bedieningspaneel waarop het bord is gemonteerd.
| Parameter | Waarde |
|---|---|
| Functie | Inrichting van de installatie |
| Reeks | A20B-2003 |
| Interface | I/O Link/directe bedieningspaneelbus |
| I/O-functies | Drukknoppen, lampen, MPG, E-stop, overschrijdingen |
| Oorsprong | Japan |
Het bereik van de door de A20B-2003-0750 beheerde functies weerspiegelt alles wat er gebeurt op het fysieke interactiepunt van de bediener met de machine.
Invoerknoppen en toetsen:Elk drukknopje en elke knop op het bedieningspaneel zijn aangesloten op een ingangscircuit op de A20B-2003-0750.
Wanneer een knop wordt ingedrukt, registreert het ingangscircuit van het bord de sluiting van het contact, ontkoppelt het (filterend de korte oscillatie van het mechanische contact voordat het zich vestigt),en rapporteert de logische toestand aan de CNC's PMCDe PMC werkt vervolgens met de druk op de knop om de cyclus te starten, het koelmiddel te activeren, een programma te selecteren, enz.
Interface met handmatige pulsgenerator (MPG):Het handwiel, of MPG, genereert pulsstralen (meestal 100 pulsen per omwenteling) terwijl de bediener het draait.De A20B-2003-0750 ontvangt deze pulsen en conditioneren ze voor de handmatige impulsinvoer van de CNCHet MPG-signaalpad vereist een zorgvuldige elektrische behandeling. De signalen zijn verschillend, het aantal pulsen moet nauwkeurig zijn zonder gemiste of fantompulsen.en de richting (CW vs CCW) moet correct worden ontcijferd.
Elke storing in het MPG-interface circuit op dit bord beïnvloedt het vermogen van de bediener om handmatig te joggen.
Schakelaars:Voersnelheid overschrijden, spindel overschrijden, and rapid override dials produce variable-position signals — either a multi-position rotary switch (generating a binary code) or an analogue pot — that the board decodes into percentage override values reported to the CNC.
Vermogen van de indicatorlamp:De PMC van de CNC stuurt uitgangssignalen om indicatorlampen op het paneel te activeren.
De uitgangsstroomcircuits van het paneel zorgen voor een gereguleerde stroom voor elke lamp.het I/O van de PMC tegen directe lampbelasting beschermen en de juiste stroom leveren voor zowel LED- als gloeilampsoorten.
Noodsluitingscircuit (E-stop):De E-stopknop wordt aangesloten via een redundant veiligheidscircuit op het bord. ensuring the E-stop signal reaches both the CNC's servo control and the machine's safety relay in parallel — the board's implementation must satisfy the relevant safety standards for the E-stop function.
De I/O-boards van het bedieningspaneel storen op manieren die onmiddellijk zichtbaar zijn voor iedereen die bij de bedieningspaneel van de machine staat:
Niet-reagerende knoppen:Eén of meerdere knoppen van het paneel geven geen CNC-respons, hoewel het PMC-diagnosescherm bevestigt dat de CNC in de juiste modus is om die inputs te accepteren.
Dit suggereert een fout in het ingangscircuit op het bord, hetzij een fout in de ingangsbuffer IC, hetzij een beschadigde connector pin.
Phantom knoppen:De CNC reageert op een functiecommando zonder dat de bediener op de overeenkomstige knop drukt.
Dit suggereert een ingangscircuit dat vastzit in de gesloten staat eventueel een kapotte pull-up weerstand of een beschadigde ingangs-IC met een lekkende uitgang.
Anomalieën van de lamp:Lichten die permanent aan, permanent uit of flikkerend zijn wanneer ze stabiel moeten zijn, niet veroorzaakt door PMC-logica.maar door niet functionerende lamp-driver-IC's of open-circuit-uitgangsspuren op het bord.
MPG-dysfunctie:Het handwiel draait, maar de asbeweging is onregelmatig, inconsistent of afwezig.
E-stopcircuitfout:De CNC genereert een E-stop-alarm dat niet kan worden verwijderd, zelfs wanneer de fysieke E-stopknop wordt losgelaten.
Dit vereist onmiddellijk onderzoek, aangezien een storing van het E-stopcircuit zowel een veiligheids- als een operationele kwestie kan vormen.
V1: Hoe onderscheidt men een mislukte A20B-2003-0750 van een mislukte PMC-uitgangs- of invoersignaal in de CNC zelf?
Het diagnostische pad is: eerst het diagnostisch scherm van de PMC controleren (in- en uitgangen van G/F-adressen).Als het PMC-diagnosescherm aantoont dat een ingangssignaal actief of inactief vastzit, ongeacht de fysieke knoptoestand, is het probleem op het I/O-pad tussen de knop en de PMC, die de A20B-2003-0750 omvat.
Als het PMC-diagnostisch scherm de invoer correct weergeeft na de fysieke knop, maar de machinefunctie niet wordt geactiveerd, is het probleem in de PMC-ladder of het uitgangscircuit.I/O-bordfouten tonen doorgaans ingangen die niet de fysieke status van het paneel volgen.
V2: Kan de A20B-2003-0750 worden vervangen zonder back-up van CNC-parameters of programma's?
Ja. Het I/O-bord van het bedieningspaneel slaat geen CNC-programma's of parameterdata op. Het is een puur signaalinterfaceapparaat zonder SRAM, geen batterij, geen programmeerbaar geheugen.fysieke plaatwisseling, en power-up.
De parameters, programma's en PMC-ladder van de CNC worden niet beïnvloed door de vervanging van het bedieningspaneel.
De enige verificatie na vervanging is een functionele test van alle knoppen, lampen, MPG en E-stop om te bevestigen dat het vervangingsbord correct bedraad en functioneel is.
V3: Het MPG-handwiel reageert niet nadat de A20B-2003-0750 is vervangen. Wat moet eerst worden gecontroleerd?
Eerst bevestig dat de MPG-kabel correct is herverbonden met het nieuwe bord MPG-kabels zijn soms multi-connector assemblages waar één connector gemakkelijk wordt gemist.bevestigen dat de schakelaar voor het selecteren van de as op het bedieningspaneel correct is ingesteld op een actieve as.
Ten derde: check the CNC's parameter settings for MPG magnification and axis selection if the MPG was functional before the board replacement — these settings are in the CNC and are not affected by the board change, maar bevestigen verwijdert ze als variabelen.
Ten slotte wordt gecontroleerd of de MPG-eenheid zelf functioneert door de uitgangssignalen ervan met een oscilloscoop te meten wanneer het handwiel wordt gedraaid.
V4: Is de A20B-2003-0750 voor alle machine-gereedschapsfabrikanten hetzelfde of is er een machine-specifieke versie?
De A20B-2003-0750 (configuratie B1) is het standaard I/O-bord van FANUC voor een gedefinieerde panelinrichting.Fabrikanten van werktuigmachines die deze standaard FANUC-operatorpaneel assemblage gebruiken, zullen dit bord gebruiken.
De fabrikanten van werktuigmachines die echter hun eigen op maat gemaakte bedieningspanelen ontwerpen, met verschillende knoppen, niet-standaard MPG-interfaces,of eigen lampindelingen kunnen een ander I/O-bordmodel gebruiken of een aangepaste interface tussen hun paneel en het standaard FANUC I/O-bord.
Voordat ik een vervanging bestel,bevestigen aan de hand van de elektrische schema's van de machine of het etiket van het bestaande bord dat het A20B-2003-0750 het juiste bord is voor de specifieke panelenconfiguratie van de machine.
V5: Wat zijn de meest voorkomende oorzaken van storing van A20B-2003-0750 in machines met een lange levensduur?
Verontreiniging is de voornaamste oorzaak in machinegereedschapsmiddelenen metaalstof binnendringen door de ventilatiesleuf van het bedieningspaneel gedurende jaren van werking stort geleidende films op het bordoppervlak, waardoor kortsluitingen ontstaan tussen aangrenzende sporen of inputpins.
De tweede meest voorkomende oorzaak is contact-gerelateerde afbraak van de connectoren van het bord,het veroorzaakt intermitterend contact dat zich voordoet als willekeurige knopfouten.
De derde oorzaak is een storing van de LED-interconnector door overstroom als een paneelleder wordt vervangen door een onjuiste lamp die meer stroom gebruikt dan de nominale stroom van de LED-interconnector.
