Gebruikte FANUC A20B-2003-0810 A20B20030810 A2OB-2OO3-O81O

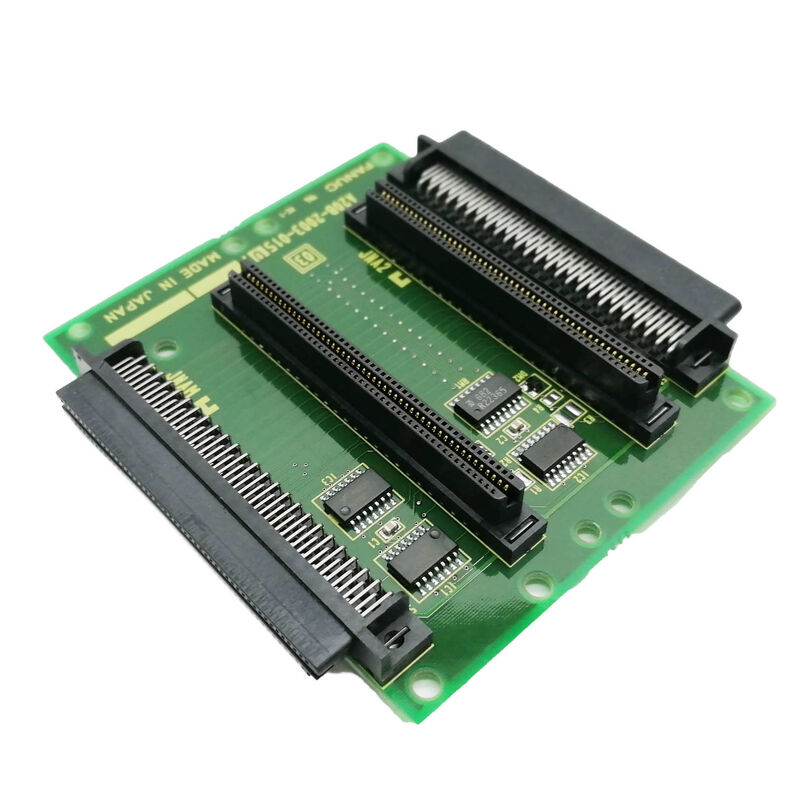

FANUC A20B-2003-0810 | 1-sleuf Back Panel — Voor FANUC Series 30i-A / 31i-A / 32i-A CNC, Single Expansion Slot Backplane, A20B-2003 Series, Japan Origin

Onderdeelnummer: A20B-2003-0810

Fabrikant: FANUC Corporation (Japan)

Productcategorie: PCB — Back Panel / Backplane Board

Serie: A20B-2003

Overzicht

De FANUC A20B-2003-0810 is het back panel met één sleuf voor de basisunit van het FANUC 30i-A / 31i-A / 32i-A CNC-besturingssysteem — en de rol ervan is precies gedefinieerd binnen de hardware-architectuur van FANUC voor deze high-end controllers.

De 30i/31i/32i-A basisunit is een zelfstandige elektronische besturingsassemblage, onderscheiden van het bedieningspaneel.

Het bevat het hoofd-CPU-bord, de voeding en een back panel. Het back panel bepaalt hoeveel optiesleuven beschikbaar zijn in die assemblage. Met de A20B-2003-0810 is dat aantal één. Met het no-slot panel (A20B-2003-0600) is het nul. Met het two-slot panel (A20B-2003-0610) is het twee.

De enkele sleuf die de A20B-2003-0810 biedt, is voldoende voor veel 30i/31i/32i-A installaties.

Een machine die veldbusconnectiviteit nodig heeft, gebruikt de ene sleuf voor een Profibus master of DeviceNet-kaart.

Een machine die fabrieksnetwerkconnectiviteit nodig heeft, gebruikt deze voor de Fast Ethernet-kaart.

Eén optiekaart is een veelvoorkomende configuratie op machines waarbij de ingebouwde FSSB servo-interface, seriële spindel, I/O Link en ingebouwde Ethernet op het hoofdboard al voldoen aan alle connectiviteitsvereisten, behalve voor één extra protocol.

Belangrijkste specificaties

De architectuur van de 30i/31i/32i-A Basisunit

De FANUC Series 30i/31i/32i-A controllers gebruiken een modulaire architectuur waarbij de basisunit een zelfstandig besturingsrek is.

Het back panel is de structurele en elektrische ruggengraat van deze unit.

Binnen het chassis van de basisunit:

• Het hoofd-CPU-bord (zoals de A20B-8101-0400/0401 familie voor het LCD-gemonteerde type) wordt in de hoofdpositie van het back panel geplaatst
• De voedingseenheid (A20B-8101-0010) neemt de positie van de voeding in
• Optiekaarten worden geïnstalleerd in de uitbreidingssleufposities van het back panel

De A20B-2003-0810's enkele uitbreidingssleuf accepteert kaarten uit de A20B-8101 optiefamilie — Profibus master (A20B-8101-0050), Profibus slave (A20B-8101-0100), DeviceNet master (A20B-8101-0220), DeviceNet slave (A20B-8101-0330), Fast Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031), en andere.

Elk wordt in de uitbreidingssleuf geplaatst en maakt elektrisch verbinding met het hoofdboard van de CNC via de bussporen van het back panel.

De juiste back panel configuratie kiezen

Bij het vervangen van de A20B-2003-0810 of het bouwen van een 30i/31i/32i-A basisunit voor een retrofit, hangt de keuze van het back panel af van hoeveel optiekaarten de toepassing vereist:

Geen optiekaarten nodig: Gebruik A20B-2003-0600 (geen sleuf). De machine gebruikt alleen de connectiviteit die in het hoofdboard is ingebouwd — FSSB, seriële spindel, I/O Link, ingebouwde Ethernet — en geen extra veldbus- of communicatieopties.

Eén optiekaart nodig: Gebruik A20B-2003-0810 (1 sleuf — dit bord).

De machine vereist precies één extra communicatieoptie zoals Profibus, DeviceNet, FL-net of Fast Ethernet.

Twee optiekaarten nodig: Gebruik A20B-2003-0610 (2 sleuven). De machine vereist gelijktijdig twee extra communicatieopties.

Het gebruik van een back panel met minder sleuven dan nodig laat geen ruimte voor vereiste optiekaarten.

Het gebruik van een met meer sleuven dan nodig veroorzaakt geen functionele problemen — de lege sleuf blijft gewoon ongebruikt.

De fysieke afmetingen van de behuizing van de basisunit bepalen welk back panel fysiek past, dus bevestig altijd de behuizingsconfiguratie voordat u bestelt.

FAQ

V1: De 30i-A basisunit werkte met één geïnstalleerde optiekaart. Het back panel was beschadigd. Moet ik dezelfde A20B-2003-0810 gebruiken, of kan ik de A20B-2003-0610 (2 sleuven) gebruiken?

Fysiek kan de A20B-2003-0610 (2 sleuven) de A20B-2003-0810 (1 sleuf) vervangen als de behuizing van de basisunit de andere back panel vormfactor ondersteunt.

Het back panel moet fysiek in het chassis passen — de behuizingsvarianten van FANUC zijn ontworpen rond specifieke sleuftellingen.

Bevestig dat het onderdeelnummer van de behuizing een 2-sleufs back panel ondersteunt voordat u substitueert.

Functioneel veroorzaakt een lege tweede sleuf geen problemen — de optiekaart blijft in de gebruikte sleuf en de lege sleuf wordt gewoon niet gebruikt.

V2: De 30i-A controller heeft een Profibus masterkaart in de uitbreidingssleuf. Kan het back panel worden vervangen zonder de Profibuskaart te verwijderen?

Verwijder de optiekaart uit de sleuf voordat u het back panel uit het chassis verwijdert.

Het back panel en de optiekaart zijn aparte componenten — het back panel wordt verwijderd door de bevestigingshardware van het chassis los te maken, terwijl de optiekaart afzonderlijk uit de sleufconnector wordt getrokken.

Herinstalleer in omgekeerde volgorde: eerst het back panel, dan de optiekaart in de toegankelijke uitbreidingssleuf.

V3: Na het vervangen van de A20B-2003-0810 genereert de Profibus optiekaart een alarm dat er voorheen niet was. Wat moet er worden onderzocht?

Fouten bij herinstallatie zijn de meest voorkomende oorzaak van alarmen op optiekaarten na een back panel vervanging.

De kaart kan slechts gedeeltelijk in de sleufconnector zijn geplaatst — een randconnector die is aangesloten lijkt, maar verkeerd is uitgelijnd of gedeeltelijk is ingeschakeld, produceert precies dit symptoom.

Plaats de kaart stevig en gelijkmatig opnieuw. Controleer ook of alle externe kabels naar de optiekaart (Profibus netwerkkabel, etc.) correct zijn aangesloten na de wisseling.

V4: Wat is het verschil tussen het "back panel" dat wordt gebruikt in de 30i/31i/32i-A serie en de backplanes die worden gebruikt in eerdere FANUC Series 16/18 controllers?

De 30i/31i/32i-A basisunit gebruikt een compact back panel dat speciaal is ontworpen voor de fysieke en elektrische architectuur van de high-end i-serie controller.

Eerdere Series 16/18 controllers gebruikten verschillende rack backplane ontwerpen met verschillende sleuftellingen, connectortypes en busarchitecturen.

De A20B-2003-0810 is niet uitwisselbaar met backplane boards van 16/18 serie controllers. Gebruik altijd het back panel dat is gespecificeerd voor de specifieke CNC-generatie en het chassis.

V5: Vereist het vervangen van het A20B-2003-0810 back panel enige back-up van gegevens of parameterwijzigingen?

Nee. Het back panel is een passief interconnectie bord — het slaat geen gegevens op.

Na vervanging blijven alle parameters en programma's in de FROM/SRAM-modules op het hoofdboard, die niet zijn verstoord.

Installeer het hoofdboard, de voeding en de optiekaarten opnieuw in het nieuwe back panel, schakel normaal in en verifieer de systeemprestaties. Er is geen gegevensinvoer vereist, tenzij tijdens dezelfde onderhoudsgebeurtenis ook andere kaarten zijn vervangen.
