| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-2004-0241 |

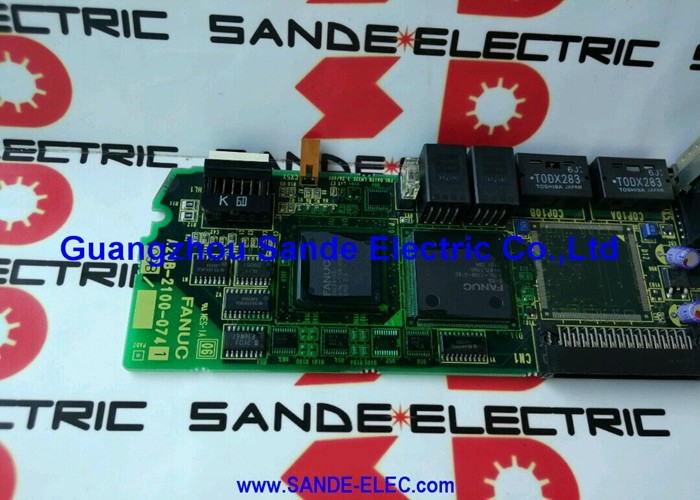

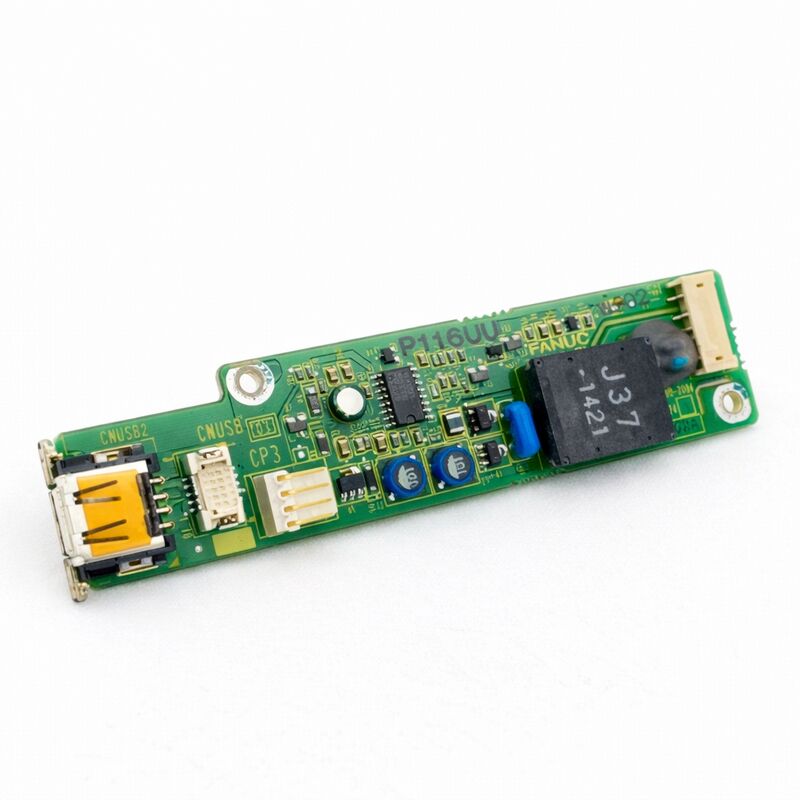

DeFANUC A20B-2004-0241behoort tot de A20B-2004-platenfamilie ∙ een serie FANUC-PCB's die de I/O-laag van het bedieningspaneel en de besturingsinterface in de CNC-architectuur van FANUC bezetten.
De A20B-2004-familie is nauw verbonden met de verbindingseenheid van het bedieningspaneel en de I/O-interfacefunctie in meerdere FANUC CNC-generaties:de elektrische brug tussen de fysieke drukknoppen, schakelaars, indicatorlampen, handwielen en noodstopcircuits op de bedieningsconsole van de werktuigmachine en het interne digitale I/O-systeem van de CNC.
De A20B-2004-familie omvat verschillende verschillende functionele varianten.
De -0740 en aanverwante varianten zijn verdere I/O-configuratie van het bedieningspaneel.
The -0241 occupies a position within this family as a control PCB that serves the specific configuration of FANUC operator panel interface or control I/O for which it was designed — a board that production facilities depend on to maintain the operator-machine link in their FANUC-controlled machine tools.
In de bredere context van het FANUC CNC-onderhoud vormen de A20B-2004 serie boards een belangrijke categorie, omdat ze zich op de directe menselijke interface met de machine bevinden.
Als het I/O-bord van het bedieningspaneel niet functioneert, worden de motoren en servosystemen van de machine niet gestopt, maar kan de bediener de machine niet op de normale manier bedienen.aanpassing van de voedertarieven, joggen bijlen, reageren op alarmen, of in de ernstigste gevallen, het activeren van de noodstop via het paneel.
Deze combinatie van niet-kritische tot basisfuncties, maar kritische tot bruikbaarheid maakt deze boards tot een gemeenschappelijk onderhoudsdoel.
| Parameter | Waarde |
|---|---|
| Reeks | A20B-2004 |
| Functie | CNC-besturing / I/O-interface PCB |
| Toepassing | FANUC CNC-operatorpaneel en I/O |
| Oorsprong | Japan |
FANUC's CNC-systemen van de serie i (serie 16i, 18i, 21i, 0i,en aanverwante) gebruik maken van de seriebus I/O Link om te communiceren tussen de hoofdbesturingseenheid van de CNC en externe I/O-apparaten inclusief de verbindingseenheid van het bedieningspaneel.
Deze seriële busbenadering verving de oudere parallelle bedrading die in eerdere FANUC-generaties werd gebruikt, waarbij elk I/O-signaal zijn eigen afzonderlijke draad van de CNC naar het bedieningspaneel vereiste.
De I/O-link draagt alle panelinvoer- en uitgangssignalen over een klein aantal draden,drastisch vereenvoudiging van de bedrading, waarbij de eis wordt toegevoegd dat het bedieningspaneel I/O-boards bevat die in staat zijn om tussen de seriegegevens van de I/O-link en de fysieke knop/lampsignalen te vertalen.
De A20B-2004-series boards zijn ontworpen om binnen deze architectuur te werken, waarbij zij seriegegevens van de I/O Link van de CNC ontvangen en deze decoderen om de geschikte uitgangssignalen te activeren (indicatorlampen,relais-uitgangen), en het coderen van de fysieke invoersignalen (knoptoestanden, schakelaarposities, MPG-impulsen) die via I/O-link naar de CNC worden teruggestuurd.
Deze tweerichtingsvertalingsfunctie is van fundamenteel belang voor de werking van het bedieningspaneel in de CNC-omgeving van de serie i.
De storingspatronen van de I/O-platforms van het bedieningspaneel worden bepaald door hun plaats in de machineomgeving.
De bedieningsconsole is het meest toegankelijke onderdeel van de machine voor de mens. Het wordt geopend voor onderhoud, onder voorbehoud van het binnendringen van koelmiddelverontreiniging vanuit de werkruimte van de machine.blootgesteld aan trillingen van de bewegende assen van de machine, en in sommige installaties in relatief hoge omgevingstemperatuurzones.
Deze omgevingsfactoren veroorzaken specifieke storingsmodi:
Verontreiniging veroorzaakte storingen:Koelmiddelnevel en metaalstof die de bedieningspaneelbehuising binnendringen, komen gedurende jaren van werking op het PCB-oppervlak te zitten.
Deze afzettingen creëren lekkagepaden tussen de signalen, waardoor phantom knoptoestanden of vastzittende ingangen ontstaan. De CNC ontvangt knopdruksignalen van knoppen die niemand heeft ingedrukt.of ontvangt geen signalen van knoppen die worden ingedrukt.
Het schoonmaken van het bord met oplosmiddel van elektronische kwaliteit lost milde gevallen op; ernstige besmetting kan het vervangen van het bord vereisen.
Versleuring en corrosie van verbindingen:De bandkabelconnectoren en de kaartrandconnectoren op de I/O-platforms van het bedieningspaneel ondervinden meer in-/uittrekkingscycli dan de meeste andere CNC-platforms,omdat het paneel vaker wordt gebruikt voor onderhoud.
Versleten of gecorrodieerde connectorcontacten produceren intermitterende I/O-signalen de moeilijkst te diagnosticeren foutklasse omdat de symptomen zonder patroon verschijnen en verdwijnen.
Fout van de uitgangsdriver-IC:Elke lamp of uitgangscircuit op het bord wordt aangedreven door een IC die de juiste spanning en stroom voor de indicatorlamp levert.
Deze stuurprogramma's kunnen open (lamp gaat nooit aan) of gesloten (lamp blijft altijd aan) uitvallen en kunnen ook op een manier uitvallen waardoor de lamp zelf beschadigd raakt.
Toen LED's de gloeilampen in FANUC-operatorpanelen begonnen te vervangen,de actuele vereisten van de bestuurder veranderd .
ESD schade:De knoppen en schakelaars op het bedieningspaneel zijn potentiële toegangspunten voor statische elektriciteit van bedieners die een lading hebben opgebouwd door over bepaalde vloermaterialen te lopen.
Als het path van de statische bescherming van het paneel onvolledig is, kan ESD de ingangscircuits van het A20B-2004-bord bereiken, waardoor het onmiddellijke falen of latente schade ontstaat die na verloop van tijd verslechtert.
Wanneer de A20B-2004-0241 wordt geïdentificeerd als de foutbron in een onderzoek naar de I/O van het bedieningspaneel,het vervangingsproces is over het algemeen eenvoudig omdat dit type bord geen CNC-machinegegevens opslaat:
Geen back-up nodig:In tegenstelling tot de belangrijkste CPU-boards of geheugenmodules, opslaan I/O-boards van operatorpanelen geen machineparameters, programma's of configuratiegegevens.
Controleer de juiste variant:De A20B-2004-serie bevat meerdere varianten (-0241, -0690, -0691, -0740, en anderen) die verschillende paneelconfiguraties en I/O-punten tellen.
Het exacte vervangingsnummer moet overeenkomen met het onderdeelnummer van het geïnstalleerde bord.Platen binnen deze familie zijn niet functioneel uitwisselbaar een plaat die is ontworpen voor één panelconfiguratie zal niet correct interface met de bedrading van een ander panel, zelfs als het fysiek in dezelfde ruimte past.
Verificatie na de installatie:Na de installatie van de vervangende A20B-2004-0241 moeten alle panelfuncties afzonderlijk worden gecontroleerd: elke drukknop geeft het juiste PMC-invoersignaal (zichtbaar op het PMC-diagnosescherm).elk indicatorlampje verlicht correct op opdrachtHet MPG-handwiel (indien aangesloten op dit bord) produceert een asbeweging in de juiste richting en inkrement, en de noodstopfunctie werkt correct door zijn veiligheidskringbaan.
V1: De knoppen van het bedieningspaneel reageren niet meer, maar de automatische cyclus van de machine gaat door.
Ja, dit symptoompatroon automatische werking blijft normaal terwijl de handmatige panelinvoer niet meer reageert is kenmerkend voor een fout van het I/O-bord van het operatorpanel.
De servo- en PMC-functies van de CNC die de automatische werking aansturen, zijn niet afhankelijk van het I/O-bord van het paneel; ze werken onafhankelijk.
Alleen functies waarvoor het I/O-bord van het paneel het communicatiepad is (handmatig joggen, overschakels, knoppen voor cyclusstart/stop, modusschakelaars) worden beïnvloed.
Bevestig door het diagnose-scherm van het PMC te controleren (adresinvoer van G) ️ als de knoptoestanden niet veranderen wanneer de knoppen worden ingedrukt, is de fout in het signaalpad van de knop naar het PMC,met inbegrip van de A20B-2004-0241.
Vraag 2: Kan een besmette A20B-2004-0241 worden gereinigd in plaats van vervangen?
Mild contamination — light dust or a thin film of oil aerosol — can often be cleaned successfully with appropriate electronics cleaning solvent (isopropanol or dedicated PCB cleaning spray) applied with a soft brush and allowed to dry completely before power-up.
Dit is de moeite waard om te proberen voordat u zich verbindt tot een vervangend bord.
Zware besmetting met dikke afzettingen, koelmiddel met in water oplosbare snijadditieven, or metallic swarf that has created shorts between traces is much less likely to be fully resolved by cleaning — the risk of residual contamination causing future failures makes replacement the more reliable long-term solution in these cases.
V3: Na vervanging van de A20B-2004-0241 blijft één indicatorlamp permanent aan en een andere nooit.
Deze symptomen suggereren problemen met de bedrading in plaats van een defecte vervangingsbord.
Permanent aan: controleer of er een kortsluiting is op de uitgangsleidingen (aanraking van de lampleidingen, foutieve aarding van de armature of kortsluiting van de aansluiting.
Verlichting: controleer of er geen open circuit is in de uitgangsleidingen (gebroken draad, losgekoppelde aansluiting, lamp vervangen).
Daarnaast moet worden gecontroleerd of het uitgangsstroomtype van het vervangende paneel (uitgangsstroom versus zinkenstroom, LED versus gloeilampenstroom) overeenkomt met het oorspronkelijke paneel en de in het paneel geïnstalleerde lampen.Als het type stuurprogramma niet overeenkomt, kunnen sommige lampen zich onverwacht gedragen.
V4: Hoe wordt de A20B-2004-0241 geïdentificeerd als vervangingsbehoefte ten opzichte van de verbindingseenheid van het bedieningspaneel waarmee het verbinding maakt?
Het isoleren van de storing tussen het I/O-bord van het bedieningspaneel en de aansluitingseenheid waartoe het wordt aangesloten vereist een systematische aanpak voor signaaltracering.test de continuïteit van de knop met een multimeter (bevestigt dat de knop zelf werkt).
Test vervolgens het signaal op de aansluitknop van de A20B-2004-0241 (bevestigt dat de bedrading van de knop tot het bord intact is).
Controleer vervolgens of het signaal de CNC bereikt.
Als de continuïteit bij de connector is bevestigd, maar het signaal niet het PMC bereikt, is de fout in het bord of het communicatiepad naar de CNC.
Als de continuïteit bij de aansluiting faalt, is de fout in de bedrading of de knop.
V5: Wat is de juiste ESD-beschermingsprocedure bij het hanteren en installeren van de A20B-2004-0241?
Behandel het bord alleen met een geaarde ESD-wristband die is aangesloten op een geverifieerd grondpunt in de elektrische kast van de machine.Bewaar het bord in de antistatische verpakking tot het moment van installatie.
Leg het bord nooit op gewone kartonnen, plastic of houten oppervlakken.
Vermijd het aanraken van de componentenzijde van het bord ∙ hanteer het aan de randen van het PCB.Schakel de machine volledig uit voordat het bord wordt geïnstalleerd of verwijderd.
Deze voorzorgsmaatregelen zijn van essentieel belang voor bedieningspanelen omdat zij talrijke aansluitingsinterfaces hebben die potentiële ESD-invoerpunten zijn.
