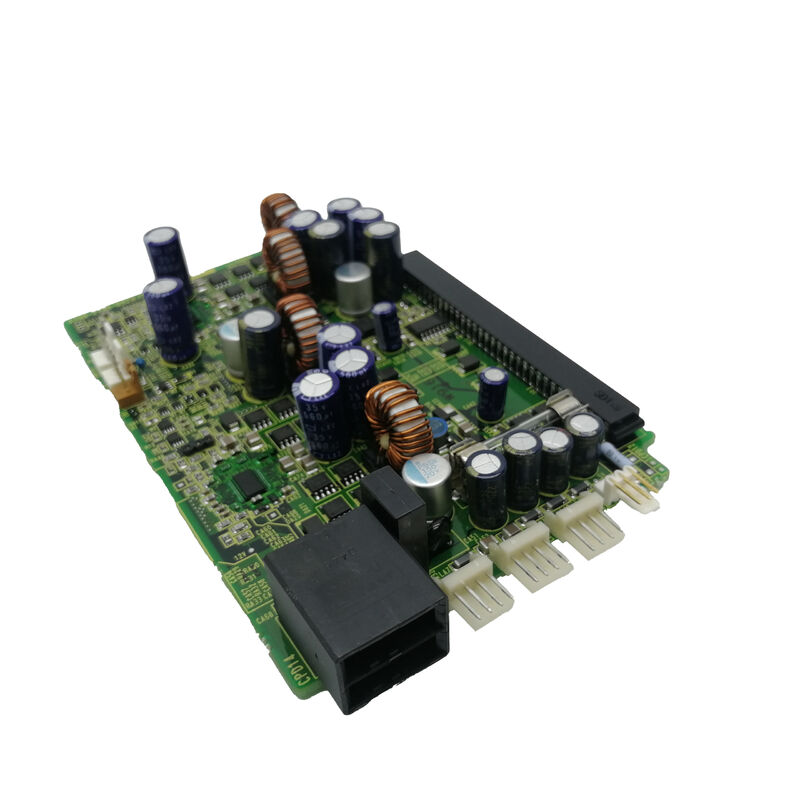

DeFANUC A20B-2100-0030is a servo drive control PCB from FANUC's A20B-2100 series — the family of printed circuit boards that provides the control intelligence layer inside FANUC Alpha series servo amplifier and spindle amplifier modules.
In de gelaagde architectuur van een FANUC Alpha-aandrijvingsmodule bevindt het PCB zich aan de voorzijde van de module-assemblage,verbinding met de CNC-systeemeenheid via de FSSB-optische glasvezelbus of de Type-A/Type-B analoge interface, en aandrijft de power electronics (IGBT's) op de basis power board via gate drive signalen berekend door de ingebouwde digitale signaalprocessors.
De A20B-2100-serie omvat een brede populatie van FANUC-aandrijvingsmodule-types enkelassige, dubbelassige en spindelversterkers met verschillende stroomcapaciteiten die allemaal PCB's uit deze serie gebruiken,onderscheiden door de laatste vier cijfers.
De -0030-variant heeft een specifieke plaats in deze productfamilie en dient de aandrijfmodule waarvoor deze fabrieksgespecificeerd is.
Bij storing van dit PCB wordt de aandrijfmodule niet meer werkzaam ∙ alarmmodellen die verband houden met servo- of spindelcommunicatiefouten, overstromingsdetectie,of coderfeedbackfouten ?? ook al zijn de componenten van het stroombord mogelijk volledig gezond.
Het belang van reparatie op bordniveau ten opzichte van vervanging van aandrijfmodules is economisch.
Een complete servomodule van de Alfa-serie in bruikbare staat kost doorgaans aanzienlijk meer dan een reparatie op bordniveau of een vervanging van alleen PCB.
Voor productieonderhoudsteams die een vloot CNC-machines beheren,het bewaren van geteste reserve-PCB's van de serie A20B-2100 voor hun specifieke aandrijvingconfiguraties is een kosteneffectieve en snelle onderhoudsstrategie.
| Parameter | Waarde |
|---|---|
| Deel van de familie | A20B-2100 Alpha-reeks besturings-PCB's |
| Functie | Servo-/spindeldrijfbediening |
| Interface | Alpha-type A/FSSB-compatibel |
| Montage | Plug-in, voorste montage van aandrijfmodule |
| Oorsprong | Japan |
| Status | Afgebroken reserve |
FANUC Alpha aandrijvingsmodules zijn fysiek geconstrueerd als een tweelaagse assemblage.de IGBT-kernmodules met poortdrivers, en de huidige sensors.
Alles wat met hoog vermogen omgaat, leeft op dit bord. Het voorste besturingsbord, het PCB, verwerkt alles digitaal.het berekenen van de huidige referentie uit de positiefout, waarbij het huidige besturingsalgoritme wordt uitgevoerd om PWM-werkcycluswaarden te genereren en status- en alarmmegevens naar de CNC wordt verzonden.
Deze tweelaagse scheiding heeft een onderhoudsvoordeel: het stroombord en het bedieningsplatform storen afzonderlijk.De IGBT-modules op de power board worden afgebroken door thermische cyclus en overstromingsspanning mechanische storingsmodus.
De besturingspcb mislukt door veroudering van de elektrolytische condensator (die de eigen voeding van het bord beïnvloedt), de spanning van de componenten door aanhoudende overtemperatuur in de aandrijflijn,ESD-schade tijdens het onderhoud, of afzonderlijke IC-fouten. Identificatie van welke bord is uitgevallen ¢ door middel van alarmcode-analyse, scope meting op aandrijvingstestplatforms,of test voor het uitwisselen van boards .
Wanneer de A20B-2100-0030 een fout ontwikkelt, registreert het FANUC CNC-systeem alarmcodes die weerspiegelen wat het PCB probeerde te controleren.:
Servo-alarm 8 (encoder uitgeschakeld / abnormaal):Als het circuit van de ontvanger van de encoder van de pcb niet werkt, wordt de code van de encoder doorgestuurd.de CNC ontvangt geen geldige positiefeedback en genereert alarm voor een fout in de encoder.
Deze fout wordt soms ten onrechte toegeschreven aan de encoder of feedbackkabel voordat het bedieningspaneel wordt overwogen.
Servo-alarm 9 of A (fout te groot):Als de stroomregelschakeling van het PCB wordt verstoord door een mislukte op-amp, een kapotte ADC of een verloren stroomvoorziening, wordt de positiefout opgehoopt.en de CNC trips op overmatige volgende fout.
Servo-alarm SV200 / SV400 (FSSB-communicatiefout):De optische glasvezelcommunicatieontvanger/zender op de besturingscombinatiecomponent behandelt de FSSB-verbinding met de CNC.
Een mislukte FSSB-transceiver-IC produceert deze alarmen voor communicatiefouten, die eruitzien als kabel- of CNC-fouten, maar in feite fouten zijn.
FANUC-besturings-PCB's van de A20B-serie zijn voorzien van CMOS-gebaseerde IC's die gevoelig zijn voor elektrostatische ontladingen.Alle boards die uit een aandrijfmodule worden verwijderd of als reserve worden besteld, moeten met ESD-voorzorgsmaatregelen worden bewaard en behandeld.: antistatische zak, ESD polsband tijdens het hanteren en opslag weg van sterke elektromagnetische bronnen.
The lithium coin cell or capacitor backup on some variants of these PCBs (which retains axis parameters across power cycles) should be checked before installation — if the backup power source has depleted, moeten de parameters opnieuw worden geladen vanaf de CNC-back-up na de installatie van het bord.
V1: Hoe wordt vastgesteld dat het A20B-2100-0030 PCB specifiek is gebroken, in plaats van de aandrijflijn van de aandrijving of de motor?
FSSB-communicatie alarmen (SV200-serie) die blijven bestaan na vervanging van de optische kabel die naar de transceiver van de besturingscylinder verwijst.
Encoder-alarmen die blijven bestaan na bevestiging van de integriteit van de kabel en vervanging van een bekende goede motor, betrekken ook de encoder-ontvanger van het PCB.
De definitieve diagnose is de omvang van de meting op een aandrijvingstestmachine waarbij bekende goede voedingsspanningen op het PCB worden toegepast en de klok-, enable- en DSP-uitgangssignalen worden gecontroleerd
Veel FANUC-servicecentra bieden de diagnose van de plaatwisseling aan: op de vermoedelijke aandrijving wordt een bekend goede A20B-2100-0030 gemonteerd, en als de aandrijving correct functioneert, wordt het oorspronkelijke PCB veroordeeld.
V2: Kunnen verschillende achtervoegsels van de A20B-2100-serie (bijv. -0030 vs. -0031 of -0032) door elkaar gebruikt worden?
Niet in het algemeen. Binnen de A20B-2100-serie komen verschillende laatste viercijferige varianten overeen met verschillende aandrijfmoduleconfiguratiesverschillende interfacetypen (FSSB versus Type-A-analoog), verschillende motorreeksparameters.
Het installeren van een verkeerde variant kan onmiddellijk alarm, onjuist motorgedrag of latente betrouwbaarheidsproblemen veroorzaken.
Als het originele bord onleesbaar is, wordt in de orderspecificatie van de aandrijfmodule (A06B-6096-HXXX of A06B-6079-HXXX) aangegeven welke bedieningspcb in de onderhoudshandleiding voor de FANUC-alfa-serie is gespecificeerd.
V3: Is reparatie van het A20B-2100-0030-PCB zelf mogelijk en kosteneffectief?
De reparatie op PCB-niveau is mogelijk via gespecialiseerde FANUC-reparatiecentra met testplatforms op componentenniveau voor de A20B-2100-platen.
Veel voorkomende reparatieartikelen zijn elektrolytische condensatoren (alle op het bord vervangen), optocouplers, klokoscillatorkristallen en spanningsregelaar-IC's.
Een volledige reparatie van het bord door een ervaren centrum herstelt het bord doorgaans naar de functionele specificatie.
Kosten-efficiëntie is afhankelijk van de beschikbaarheid van onderdelen en de tarieven van reparatiecentra voor machines met een hoge waarde waarbij stilstand duur is.reparatie is bijna altijd kosteneffectief in vergelijking met het kopen van een nieuw-oude stock board, die mogelijk niet beschikbaar zijn of een hogere prijs hebben.
V4: Wat is de aanbevolen procedure bij de installatie van een vervangende A20B-2100-0030 in een loopmachine?
Zet de machine volledig uit en wacht tot de gelijkstroombus van de servoversterker is ontladen (zie de ladingsindicator LED op de aandrijfmodule).
Verwijder het defecte PCB van de aandrijfmodule met ESD-voorzorgsmaatregelen.
Start de machine op en observeer het LED-scherm van de aandrijfmodule bij opstarten. Een normaal "0" of "" -scherm geeft een succesvolle initialisatie aan.
Controleer of er geen FANUC-alarm 9001 is (servo-parameter niet ingesteld)de terugkoppeling van de encoder verifiëren door de as langzaam te joggen en de positie-tegenbeweging op het CNC-display te bevestigen.
V5: Zijn er gereconstrueerde of opnieuw vervaardigde alternatieven voor nieuwe oude A20B-2100-0030-platen?
Een aantal gespecialiseerde reparatiebedrijven van FANUC (waaronder DNC Electronics, CNC Spare Parts, MRO Electric,In de eerste plaats heeft de Commissie in het kader van haar evaluatie van de resultaten van de onderzoeksprocedures van de Commissie in het kader van het onderzoeksproces in het kader van het onderzoeksproces in het kader van het onderzoeksproces in het kader van het onderzoeksproces in het kader van het onderzoeksproces in het kader van het onderzoeksproces in het kader.
Het remanufactureringsproces omvat meestal volledige vervanging van de condensator, reiniging, inspectie op componentenniveau en functionele testen op een speciale FANUC-aandrijvingstestmachine.
Een gerefabriceerd plank van een gerenommeerde leverancier heeft vaak een langere garantie (624 maanden) dan overtollige nieuwe oude planken.en het testproces zorgt voor een zekere mate van zekerheid dat het bord volledig functioneert, en niet alleen niet getest oud materiaal.
