FANUC PC-besturingsbord A20B21000802 A2OB-21OO-O8O2 A20B-2100-0802

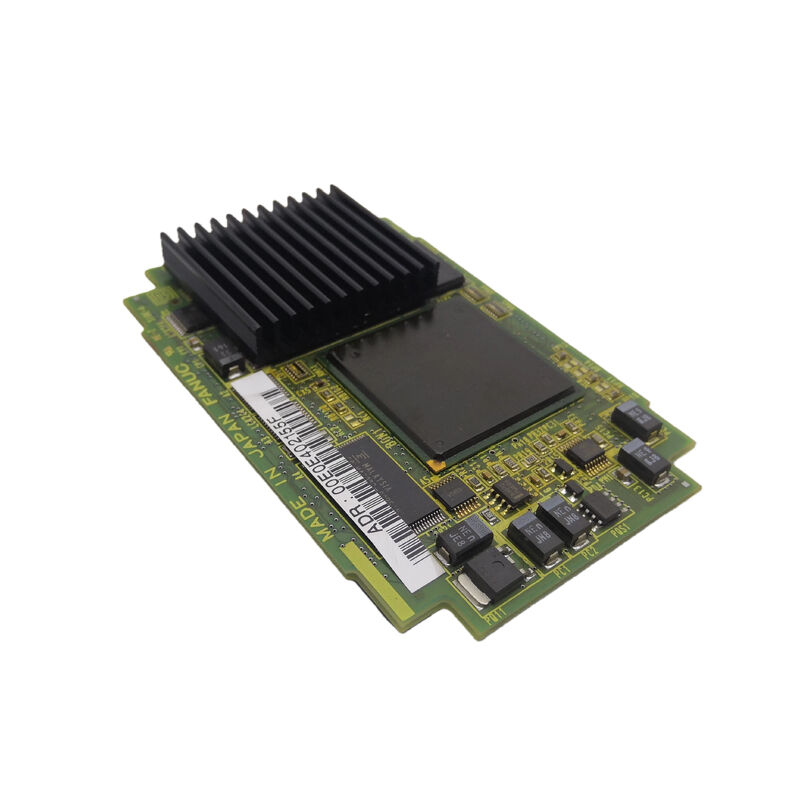

A20B-2100-0802 FANUC Alpha-i Spindelmodule Control / Interface PCB

Spindelcontrole-PCB Intelligentie in de spindelmodule

De FANUC Alpha-i spindelversterkermodule (Alpha SPMC i-serie) is de aandrijving die de hoofdspindelmotor van de werktuigmachine aandrijft.Het neemt DC bus vermogen van de PSM (Power Supply Module) en zet het om in de variabele frequentie, een wisselspannings-AC-uitgang die nodig is om de spindel te versnellen tot snelheid, deze bij de geprogrammeerde snelheid onder snijbelasting te houden en een nauwkeurige spindeloriëntatie uit te voeren voor gereedschapswisselingen.

De A20B-2100-0802 is dat besturings- en interfacebord – de elektronische laag die:

Ontvangt snelheidscommandos van de CNC:Via de seriële spindelinterface ontvangt de besturings-PCB de door de CNC opgedragen spindel snelheid, ontvangt M-code functies (spindelstart, stop, oriëntatie) en retourneert spindelstatus terug naar de CNC.

Voert snelheidsregeling uit:The control PCB runs a closed-loop speed control algorithm — comparing commanded speed against the feedback signal from the motor's speed sensor and generating the output frequency and voltage commands needed to maintain the commanded speed under varying cutting loads.

Beheer van beschermingsfuncties:Overspeed, overstroom, motoroververhitting en DC bus foutsignalen worden verwerkt door het bedieningspaneel.het bord tript de spindel en genereert de juiste alarmcode.

Beheert de IGBT-uitgangsfase:De gate-drive-signalen van het bedieningspaneel schakelen de IGBT-aandrijvingstoestellen van de spindelmodule over, waardoor de driefase-motorstroom wordt geproduceerd.

Belangrijkste productinformatie

Fout van de spindelbesturingsboord  Symptomen

Bij storing van de spindelbesturingspcb kan de spindel van de machine niet normaal functioneren.

Spindel bereikt niet de opgedragen snelheid:De snelheidsregulerende lus mislukt ∙ de spindel loopt open met de verkeerde snelheid of reageert niet op veranderingen in belasting.

Spindelcommunicatie alarm:De CNC verliest de serie-spindelcommunicatie (alarmcodes SP01, SP02, SP08 afhankelijk van de CNC-generatie) ¢ de serieverbinding tussen de spindelkaart van de CNC en de A20B-2100-0802 is verbroken.

Spindel alarm onmiddellijk op activeren:De beschermingscircuits op het bedieningspaneel detecteren een toestand die de normale werking verhindert genereren spindel alarmmeldingen die niet worden veroorzaakt door externe motor-, bedrading- of thermische storingen.

Toepassingsscenario's

Fout van het bedieningsbord van de spindelmodule alfa-i:De spindel van een bewerkingscentrum ontwikkelt een seriecommunicatie-alarm en kan niet starten. De spindelmotor en de kabel worden correct getest.Plaat vervangen herstelt spindel communicatie en snelheidsregulatie.

Storing van de snelheidsregeling van de spindel:Een CNC draaibankspindel kan de opgedragen snelheid niet aanhouden onder snijbelasting. De snelheid daalt aanzienlijk en herstelt niet.Vervanging van het bord herstelt de snelle snelheidsregeling.

Veelgestelde vragen

V1: Kan de A20B-2100-0802 worden vervangen zonder de volledige spindelmodule te verwijderen?

De A20B-2100-0802 is een interne PCB in de Alpha-i spindel module behuizing.en de interne plaat extractie uitgevoerd volgens de FANUC spindelversterker onderhoudshandleidingHet bord kan worden vervangen zonder de behuizing, het bedradingsbord of de stroomtoestellen te vervangen als deze intact zijn.

V2: Is A20B-2100-0802 voorzien van spindelmotorsoftware (firmware)?

De boards van klasse A20B-2100-0800 waarbij de instellingen van de motorsoftware (H550, H553, H570, H580 codes die de motorsoort firmware aangeven) zich op het spindelbesturingsbord bevinden.Wanneer een vervangend materiaal wordt aangekocht A20B-2100-0802, bevestigt of het bord is geleverd met dezelfde firmware van het motortype als het origineel.de instellingen van de spindelparameters in de CNC (motorkeuzeparameters) moeten worden gecontroleerd en de firmware van het bord moet mogelijk worden bijgewerkt om aan de geïnstalleerde spindelmotor te voldoen.

V3: Welke alarmcodes geven aan dat de A20B-2100-0802 mogelijk is gebroken?

Spindelalarmen die op het bedieningspaneel wijzen, omvatten: SP01 (motor oververhit may be control board processing fault if motor temperature is confirmed normal),SP02 (snelheidsverschuiving kan een storing van de regeling zijn), SP08 (spindel seriecommunicatiefout ‡ gebroken verbinding tussen CNC en spindelbediening),en SP24/SP25/SP30 (IPM- of aansturingsalarmen die kunnen worden veroorzaakt door onjuiste gate drive-opdrachten van het bedieningspaneel)Externe storingen (motor, encoder, bedrading) moeten eerst worden uitgesloten.

V4: Verplicht vervanging van A20B-2100-0802 wijzigingen van de spindelparameters?

De meeste spindelparameters worden opgeslagen in het hoofdparametergeheugen van de CNC en worden automatisch opnieuw toegepast na het monteren van het vervangingsbord.indien het bord een ingebouwde motorfirmware heeft (zoals beschreven in de notities van de A20B-2100-0800-familie), controleer of de spindelkeuzeparameters van de CNC overeenkomen met de firmware op de vervangingsplatform.

V5: Wat is de procedure voor veilig ontladen voordat u toegang krijgt tot de A20B-2100-0802?

De Alpha-i spindelmodule bevat een DC-buscondensatorbank die gevaarlijke spanning behoudt na het verwijderen van het net.De onderhoudshandleiding van de FANUC Alpha-i spindelversterker specificeert de ontladingstijd voor de specifieke vermogen van de module. Wacht altijd op de opgegeven tijd en controleer met een gelijkstroomvoltmeter voordat u de module opent. De ladingsindicator LED (indien aanwezig) van de spindelmodule geeft aan wanneer de ontlading aan de gang is.
