Gebruikte FANUC A20B-2100-0830 A20B21000830 A2OB-21OO-O83O

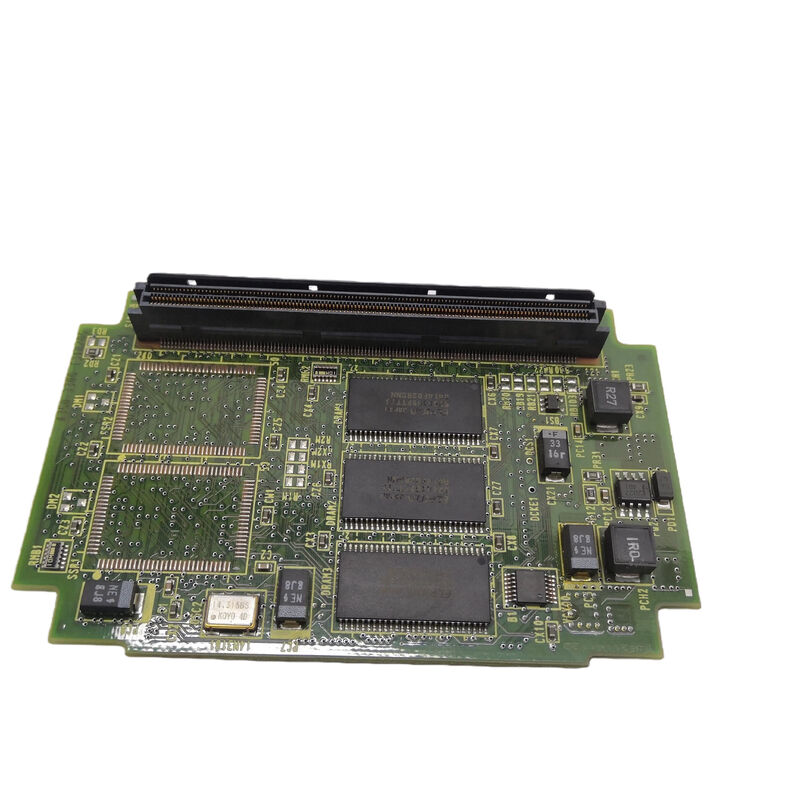

A20B-2100-0830∙ FANUC αis SVM1-360i Control PCB ∙ 360A Single-Axis / A06B-6114-H109 / Wiring Board A16B-2203-0625 / Japan Originele

SVM1-360i

Binnen de FANUC αis (Alpha iS) servomodule-familie met één as (serie A06B-6114), is de SVM1-360i de krachtigste variant.het neemt de hoogste positie in het productassortiment αis SVM1 in:

De 360A piekstroom van de SVM1-360i is 2,25 keer hoger dan die van de SVM1-160i (160A). This difference justifies a different control PCB (A20B-2100-0830 vs A20B-2100-0740) and a different wiring board (A16B-2203-0625 vs A16B-2203-0662) — the hardware of both boards is matched to the 360A application.

Belangrijkste specificaties

Controle van PCB's

De A20B-2100-0830 controle-PCB levert alle informatie voor de SVM1-360i:

FSSB glasvezelcommunicatie:Ontvangt aspositiecommando's van de FSSB-servo-kaart van de CNC en geeft bij elke interpolatiecyclus encoderfeedback terug, waardoor de CNC nauwkeurige huidige positiegegevens krijgt.

HCV-stroomregeling:Het High Response Vector-stroombesturingsalgoritme draait in de A20B-2100-0830's processor en reguleert de 360A-uitgangsstroom naar de opgedragen waarde met een hoge bandbreedte.nauwkeurige stroomregulatie is van cruciaal belang voor SVM1-360i's grote traagheid toepassingen, waar de servo moet snel reageren op belastingveranderingen zonder overschrijding.

Beschermingsbewaking:De A20B-2100-0830 controleert warmtesensoren, stroomfouten,en gelijkstroombuscondities ✓ het genereren van alarmcodes en het activeren van de aandrijving wanneer de beschermingsdrempels worden overschreden.

Toepassingsscenario's

SVM1-360i besturingsbordfout:Een FANUC αis SVM1-360i (A06B-6114-H109) ontwikkelt FSSB-communicatie-alarmen. De bedrading en stroomapparatuur zijn intact bevestigd. De A20B-2100-0830 wordt vervangen.FSSB communicatie en servo controle zijn hersteld.

Onderhoud van grote machinecentra in de luchtvaart:A 5-axis machining centre using SVM1-360i drives for its heavy rotary table axes schedules preventive replacement of the A20B-2100-0830 control PCBs to prevent in-production board failures on critical production equipment.

Veelgestelde vragen

V1: Is de A20B-2100-0830 compatibel met SVM1-160i (A06B-6114-H106)?

De A20B-2100-0830 is de besturings-PCB speciaal voor de SVM1-360i (A06B-6114-H109).en de beschermingsdrempels in het besturings-PCB zijn afgestemd op het specifieke vermogen van de moduleHet monteren van A20B-2100-0830 in een SVM1-160i zou een onjuiste stroomregeling opleveren.

V2: Ondersteunt de αis-serie SVM1-360i HRV3 zoals de kleinere αis-modules?

Ja. Het FANUC-specificatiedocument voor de αis-serie bevestigt de mogelijkheid van HRV3 voor het αis-SVM1-bereik, waarbij wordt vermeld dat "bij gebruik van HRV3 de bedradingsplatform A16B-2202-074X / PCB A20B-2100-054X moet worden gebruikt" voor kleinere modules,en de grotere 360i en 160i volgen dezelfde HRV3-compatibele architectuurDe A20B-2100-0830 ondersteunt de high-bandwidth stroomregeling die nodig is voor servo-toepassingen met grote traagheid.

V3: Wat zijn de veiligheidsvoorschriften voor de ontlading van de SVM1-360i voor toegang tot A20B-2100-0830?

De SVM1-360i heeft de grootste condensatorbank in het αis SVM1-bereik vanwege zijn 360A-classificatie en de energieopslagvereisten van dit vermogen.De ontladingstijd na het verwijderen van de elektriciteitsnetten is langer dan bij kleinere modulesVolgt nauwkeurig de specificaties van de onderhoudshandleiding van de α-serie voor het wachten op ontlading.Open de module nooit alleen op basis van de verstreken tijd ∙ Volttemeterbevestiging is verplicht.

V4: Wat kost de vervanging van A20B-2100-0830 ten opzichte van de vervanging van de volledige SVM1-360i-module?

De vervanging van het A20B-2100-0830 besturingsbord kost doorgaans aanzienlijk minder dan de vervanging van de volledige A06B-6114-H109 SVM1-360i-module.energieapparatuur, warmteafvoeringen en behuizing van onderdelen die niet worden versleten door een storing van het bedieningspaneel.Vervanging op bordniveau is de kosteneffectieve aanpak wanneer de foutdiagnose bevestigt dat het besturingsbord het enige stukje is dat niet werkt.

V5: Is de A20B-2100-0830 na montage geïnitieerd?

Na de montage van de A20B-2100-0830 is geen specifieke start van het bord vereist.Servo-parameters worden opgeslagen in het hoofdgeheugen van de CNC en toegepast op de nieuwe bedieningspaneel bij opstarten- Controleer de servo-bereidheid en voer tests met lage snelheid uit voordat de machine weer in productie wordt gebracht.Bevestig dat het FSSB-servo-detectie-scherm in de CNC de na de vervanging van het bord correct geïdentificeerde as weergeeft.
