Fanuc A20B-2101-0012 Module A20B21010012 A2OB-21O1-OO12

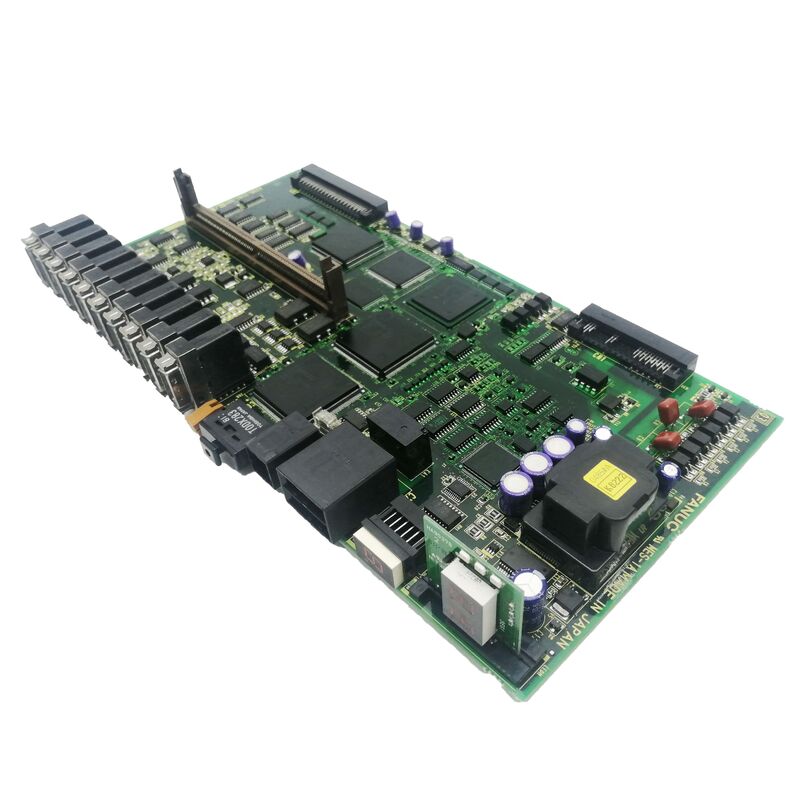

A20B-2101-0012 FANUC Beta βiSVPM2 Servo/Spindle Drive Board A06B-6134 Series / Dual-Axis + 15kW SVSP / 0i-MC en 18/21i-B CNC

A06B-6134 1 eenheid, drie aandrijvingsfuncties

De FANUC A06B-6134-serie Beta SVSP (Servo/Spindle Power) is een geïntegreerde aandrijving die is ontworpen voor kleinere CNC-werktuigen waar ruimte- en kostenefficiëntie belangrijk zijn.Drie functies die anders drie afzonderlijke modules zouden bezetten, worden in één behuizing gecombineerd:

Geïntegreerde stroomtoevoer voor gelijkstroombussen:De eenheid is voorzien van een eigen energieomzetstadium, zonder dat een externe PSM (Power Supply Module) nodig is.AC-net wordt rechtstreeks aangesloten op het apparaat en de interne rechtgever genereert de gelijkstroombus voor de servo- en spindel-uitgangsfasen.

met een vermogen van niet meer dan 50 WTwee servo-assen (X en Z op een CNC-draaibank, of X en Y op een klein bewerkingscentrum) worden aangedreven door dezelfde eenheid.

15 kW spindelbesturing:Een derde kanaal aandrijft de spindelmotor. De eenheid is geschikt voor spindelmotoren tot de biLP15-klasse (15 kW).

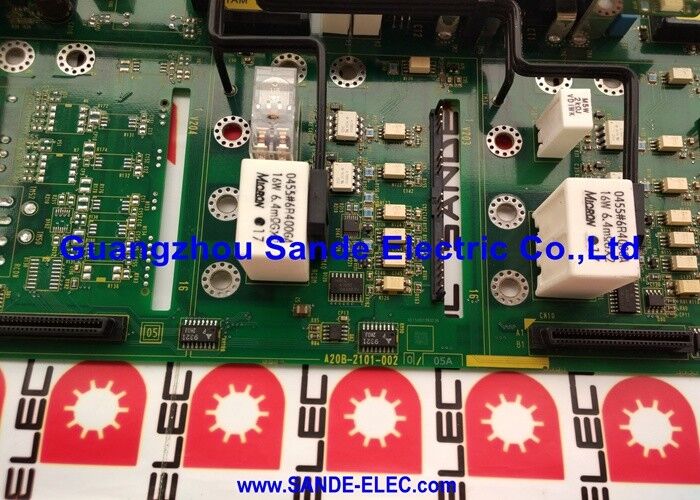

De A20B-2101-0012 is de servo-/spindeldrijfplaat in deze geïntegreerde eenheid één van de belangrijkste PCB's bevestigd als onderdeel van de A06B-6134-H203#A-assemblage naast de A20B-2101-002x-powerboard.

Belangrijkste productinformatie

Werktuigmachine Context Waar deze eenheid is

De A06B-6134 SVSP wordt meestal aangetroffen op "minder veeleisende CNC-machinewerktuigen" -compacte CNC-bewerkingscentra, kleine CNC-draaiburzen,en trainingsmachines waarbij volledige Alpha-i-kasthardware (afzonderlijke PSM + SVM + SPM) fysiek en economisch onevenredig zou zijn.

Deze unit "wordt normaal gesproken uitgebracht met late 18/21i-B-besturing of meer dan waarschijnlijk met het populaire 0i-MC-besturingssysteem als een goedkopere alternatief" voor high-end configuraties.

• Een compact CNC-bewerkingscentrum met drie assen gebruikt twee van de servo-kanalen voor X en Y; Z wordt afzonderlijk of door een speciale aandrijving behandeld.
• Een CNC draaibank gebruikt de twee kanalen voor X (cross-slide) en Z (carriage), waarbij het spindelkanaal de belangrijkste draaiende spindel aandrijft.

De A20B-2101-0012 aandrijflijn in deze eenheid beheert de servo- en spindelschakeling voor deze kanalen.

Toepassingsscenario's

SVSP-aandrijfwagen:Een compact CNC-bewerkingscentrum met een A06B-6134-H203#A SVSP-eenheid ontwikkelt een servo- of spindel alarm.Vervanging op bordniveau herstelt de volledige aandrijflijn.

Onderhoud van CNC-integratie:Een servicewerkstation die een 0i-MC CNC-bewerkingscentrum overhaalt, vervangt de A20B-2101-0012 als onderdeel van een uitgebreide SVSP-eenheidsreparatie.

Veelgestelde vragen

V1: Is de A20B-2101-0012 het stroombord (A20B-2101-002x) of een apart bord in de A06B-6134-H203?

'Bevat A20B-2101-002x & A20B-2101-0012' in A06B-6134-H203#A.De twee boards vervullen verschillende functies A20B-2101-002x (anders A20B-2101-0022 genoemd) is het stroombedradingsbord dat hoogstroompaden draagtA20B-2101-0012 is de servo/spindel aandrijflijn die de besturingslogic biedt. Beide zijn aanwezig in dezelfde SVSP-unit.

V2: Voor welke servomotoren is de A06B-6134-H203 bedoeld met A20B-2101-0012?

De A06B-6134-H203#A-assen hebben 13A per kanaal en zijn geschikt voor de FANUC Beta-servomotoren van de bi8 en bi12-klasse.Bevestig het servomotormodel van het machine-naambord voordat u servomotorhardware vervangt of upgrades.

Vraag 3: Is het vervangen van A20B-2101-0012 vereist dat de servo- of spindelparameters worden gewijzigd?

Het vervangen van de A20B-2101-0012 aandrijflijn heeft geen invloed op de opgeslagen parameterwaarden.Na het plaatsen van de vervangende en het herstellen van de stroom, herstelt de SVSP-eenheid haar aandrijvingsfuncties onder de bestaande CNC-parameterset.

V4: Welke veiligheidsmaatregelen gelden voor toegang tot A20B-2101-0012 in de SVSP-eenheid?

De A06B-6134 SVSP-eenheid heeft een geïntegreerde DC-buscondensatorbank.Volgt de procedure voor het wachten op ontlading van de FANUC Beta i-serie onderhoudshandleiding voor de A06B-6134-eenheid, en controleer de busontlading met een gelijkstroomvoltmeter voordat u toegang krijgt tot interne boards.

V5: Wat is "biSVPM2" in de productbeschrijving?

De aanduiding "biSVPM2" identificeert de functionele module binnen de A06B-6134 SVSP-eenheid waartoe het A20B-2101-0012-bord behoort.Het verwijst naar de sectie Beta i Servo/Spindle Power Module van de SVSP-eenheid, die deze interne module onderscheidt van de voedingssectie van de eenheid en andere interne assemblages..
