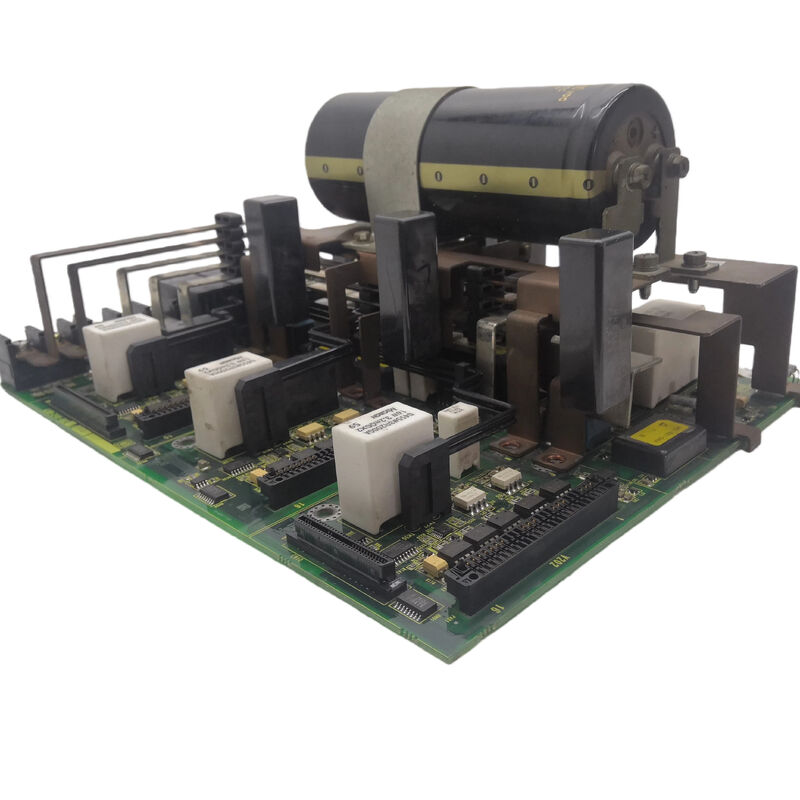

Fanuc A20B-2101-0025 Circuit Board A2OB21O1OO25 A20B21010025

A20B-2101-0025 | FANUC Beta iSVSP3-40/40/40-15i drieassige voedingsprintplaat - A06B-6134-H303 / 3×40A servo + 15kW spindel / stroombedradingskaart

Drie servo-assen en een spindel – in één eenheid

De A20B-2101-0025 bedient de meest capabele variant binnen de FANUC A06B-6134 Beta SVSP-serie: de drieassige configuratie. Waar de dubbelassige A06B-6134-H203 2-assige draaibanken en eenvoudige bewerkingscentra omvat, voegt de A06B-6134-H303 (H303#A of H303#C) een derde servokanaal toe, waardoor bewerkingscentrumconfiguraties met 3 assen mogelijk zijn binnen hetzelfde geïntegreerde unitformaat.

De aanduiding SVSPM1-40/40/40-15i geeft de mogelijkheden weer:

• 40/40/40:Drie servo-askanalen, elk met een piekvermogen van 40 A
• 15i:Geïntegreerde 15 kW spindelversterker
• SVSPM1:Enkele geïntegreerde module (in tegenstelling tot afzonderlijke PSM + SVM + SPM)

Vergeleken met de tweeassige A20B-2101-0022 biedt de drieassige A20B-2101-0025 het extra servokanaal van 40 A dat nodig is voor een derde servomotoras, waardoor een compact verticaal CNC-bewerkingscentrum met 3 assen mogelijk wordt binnen één geïntegreerde aandrijfeenheid.

Belangrijke productinformatie

iSVSP3 versus iSVSP2 — Waarom de derde as het voedingsbord verandert

De eenheid met twee assen (A20B-2101-0022 voor H203) en de eenheid met drie assen (A20B-2101-0025 voor H303) gebruiken verschillende voedingskaarten omdat de fysieke hardware schaalt met het aantal assen:

• Drie servo-eindtrappen vereisen meer PCB-oppervlak voor uitgangsgeleiders, connectoren en stroomsensoren
• De DC-busbelasting van drie servo-assen plus een spil is hoger dan van twee assen plus een spil
• De lay-out van de voedingskaart moet ruimte bieden aan de extra IGBT-apparaten, hun aansluitingen voor het koellichaam en de bedrading van hun gate-drives

Deze verschillen maken de A20B-2101-0025 fysiek verschillend van de A20B-2101-0022: de kaarten zijn niet uitwisselbaar.

Toepassingsscenario's

βiSVSP3-fout in voedingskaart:Een 3-assig CNC-bewerkingscentrum met een A06B-6134-H303#A SVSP3-eenheid ontwikkelt hardwarebeschermingsalarmen die alle drie de servo-assen en de spil tegelijkertijd beïnvloeden. De voedingskaart A20B-2101-0025 wordt geïdentificeerd als de fout. Vervanging van de kaart herstelt alle vier de kanalen.

Reparatie van compacte bewerkingscentrumaandrijving:Een klein CNC verticaal bewerkingscentrum dat de drieassige SVSP3 gebruikt als compleet aandrijfsysteem, vereist vervanging van de voedingskaart. De A20B-2101-0025 biedt de enige beschikbare reparatieoptie op bordniveau voor dit specifieke apparaat.

Veelgestelde vragen

Vraag 1: Wordt A20B-2101-0025 gebruikt in zowel de H303#A- als de H303#C-variant van de A06B-6134?

De A06B-6134-H303 bestaat in de varianten #A (standaardinterface) en #C (type C-interface). De voedingskaart A20B-2101-0025 levert de uitgangstrap met hoge stroomsterkte - een functie die onafhankelijk is van het type communicatie-interface. Of beide varianten hetzelfde voedingsbord delen, hangt af van het feit of er connector- of hardwareverschillen tussen de varianten bestaan. Bevestig dit uit de interne documentatie van de specifieke eenheid.

Vraag 2: Welke servomotoren kunnen worden aangedreven door de 40A-kanalen van de A20B-2101-0025?

De piek van 40A per kanaal ondersteunt FANUC Beta-servomotoren met een piekvermogen tot 40A, geschikt voor motoren uit de bi22- tot en met bi40-klasse en vergelijkbare modellen uit de biS-serie. Dit is aanzienlijk hoger dan de 13A-kanalen van de H203-variant met twee assen, waardoor grotere servomotoren mogelijk zijn voor veeleisendere 3-assige bewerkingscentrumasbelastingen.

V3: Kan A20B-2101-0025 A20B-2101-0022 vervangen in een eenheid met twee assen?

Nee. De drieassige voedingskaart (A20B-2101-0025) heeft een andere fysieke lay-out en connectorconfiguratie dan de dubbelassige kaart (A20B-2101-0022). Ze hebben verschillende modulebestelnummers (H303 versus H203) en kunnen niet worden uitgewisseld.

V4: Wat zijn de veiligheidseisen voor het ontladen van de A06B-6134-H303 voordat toegang wordt verkregen tot A20B-2101-0025?

De SVSP3-eenheid heeft een grotere interne condensatorbank dan de H203-eenheid met twee assen, vanwege het extra servokanaal en het hogere gecombineerde vermogen. Houd rekening met de volledige ontladingswachttijd volgens de FANUC-onderhoudshandleiding voordat u toegang krijgt tot interne kaarten. Controleer de ontlading met een gekalibreerde DC-voltmeter en let ook op eventuele oplaadindicator-LED's.

V5: Heeft het vervangen van A20B-2101-0025 invloed op CNC-parameters?

Nee. Alle servo- en spilparameters bevinden zich in het hoofdparametergeheugen van de CNC. Het vervangen van de voedingskaart heeft geen invloed op de opgeslagen parameters. Nadat de vervangende A20B-2101-0025 is gemonteerd en de stroom is hersteld, past de CNC de bestaande parameters automatisch toe op alle drie de servokanalen en de spil.
