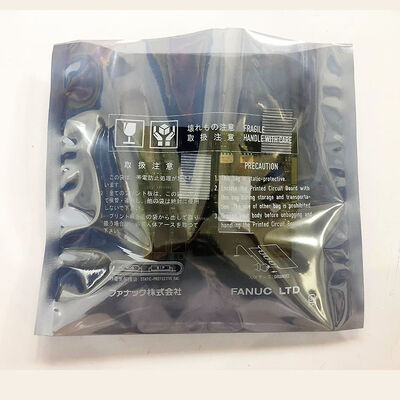

A20B-2101-0050 ∙ FANUC Beta-i SVM1 Control PCB ∙ SVM1-4i / SVM1-20i / SVM1-40i /
Beta-i SVM1 Economy Single-Axis Servo Drive
De FANUC-serie Beta-i (βi) bevindt zich in de economie van het productassortiment servo-aandrijving van FANUC.Wanneer de Alpha-i-serie is gericht op hoogwaardige toepassingen die een maximale servo-stijfheid en contournauwkeurigheid vereisen, beta-i bedient werktuigmachines waar betrouwbare servo prestaties tegen een praktische kostenprioriteit hebben.
De Beta-i SVM1 (Eenassige servomodule, A06B-6130-serie) biedt één servoas per module:
| Model |
Orde nr. |
Piekstroom |
| SVM1-4i |
A06B-6130-H001 |
4A |
| SVM1-20i |
A06B-6130-H002 |
20A |
| SVM1-40i |
A06B-6130-H003 |
40A |
| SVM1-80i |
A06B-6130-H004 |
80A |
De A20B-2101-0050 is de gemeenschappelijke besturings-PCB voor de 4i-, 20i- en 40i-varianten.
Belangrijkste specificaties
| Parameter |
Waarde |
| Compatibel |
SVM1-4i, SVM1-20i, SVM1-40i |
| Bestelnummers |
H001, H002, H003 |
| Interface |
FSSB (optische vezels) |
| Piekstroom |
4A, 20A, 40A (per variant) |
| Dynamische rem |
- Ja, dat klopt. |
| Invoer |
200 ̊240VAC |
| De rol van het bestuur |
Controle-PCB's |
Dynamische remmen
De A20B-2101-0050 besturingscombinatie maakt de dynamische remfunctie van de SVM1 mogelijk.
Hoe het werkt:Wanneer de aandrijving de uitgang uitschakelt, stuurt het besturingscircuit een circuit dat een weerstand verbindt met de fase-wikkelingen van de servomotor.wordt een generator die stroom door de remweerstand stuurtHierdoor ontstaat een remmoment dat de as aanzienlijk sneller vertraagt dan bij vrije koers.
Waarom het belangrijk is:Een ongecontroleerde koers van de as na de E-stop kan gereedschappen, armaturen of werkstukken beschadigen.
Toepassingsscenario's
Beta-i SVM1-20i controlepcbfout:De Beta-i SVM1-20i (A06B-6130-H002) van een compact CNC-bewerkingscentrum ontwikkelt FSSB-communicatie-alarmen.Vervanging van de A20B-2101-0050 besturings-PCB herstelt FSSB-communicatie.
Economische vervanging van CNC-asservo-bord:Een CNC-machine gebruikt drie afzonderlijke SVM1-20i-aandrijvingen voor zijn drie assen. Alle drie gebruiken dezelfde A20B-2101-0050-besturings-PCB.
Veelgestelde vragen
V1: Dekt één A20B-2101-0050 alle drie de huidige ratings SVM1-4i, 20i en 40i?
Ja, de FANUC-beschrijvingshandleiding voor de Beta-i-serie (B-65322EN/02) bevestigt dat A20B-2101-0050 de controlepcb is voor alle drie: SVM1-4i (H001), SVM1-20i (H002) en SVM1-40i (H003).Het stroombord verandert met elke huidige rating, maar het besturings-PCB is gemeenschappelijk in de drie varianten.
V2: Kan A20B-2101-0050 A20B-2101-0051 (gebruikt in SVM1-80i en SVM1-40HVi) vervangen?
De A20B-2101-0051 bedient de hogere stroom SVM1-80i en de hogespanning SVM1-40HVi.Het monteren van A20B-2101-0050 in een SVM1-80i veroorzaakt een onjuiste stroomregulatie- De besturingscombinatie moet altijd overeenkomen met het specifieke aandrijfmodel.
V3: Welke powerboards zijn in elke SVM1-variant gekoppeld aan A20B-2101-0050?
Uit de FANUC Beta-i handleiding (B-65322EN/02):
- SVM1-4i en SVM1-20i (H001/H002): Power board A20B-2101-0091
- SVM1-40i (H003): Power board A16B-3200-0512
Bevestig dat zowel de bedieningspaneel als de aandrijvingspaneel functioneren voordat u slechts één vervangt.
Vraag 4: Is het vervangen van A20B-2101-0050 vereist dat de servo-parameter opnieuw wordt ingevoerd?
De servo-parameters (motor-ID, type encoder, gainwaarden) bevinden zich in het hoofdparametergeheugen van de CNC. Na montage van de vervangende A20B-2101-0050,de CNC herstelt de FSSB-communicatie en past de bestaande parameters automatisch toe- Controleer de normale servo reactie voor terugkeer naar de productie.
