Gebruikte FANUC A20B-2101-0071 A20B21010071 A2OB-21O1-OO71

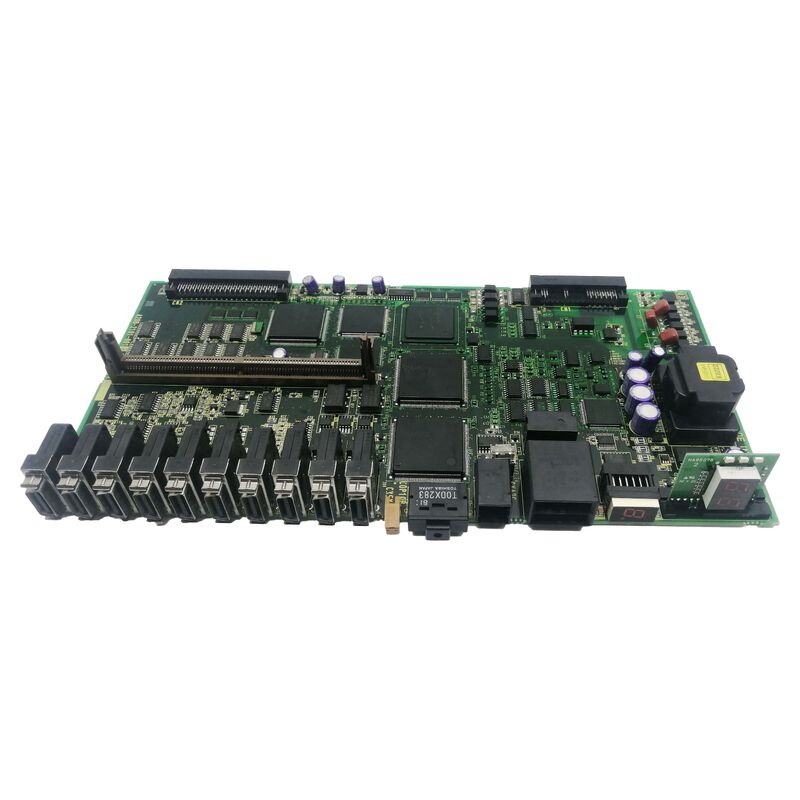

A20B-2101-0071 | FANUC A20B-2101-serie aandrijfbesturingsprintplaat - servo-/spindelaandrijfsystemen / CNC en automatisering / Japan origineel

A20B-2101 — De serie driveboards

De A20B-2101-serie is FANUC's uitgebreide assortiment aandrijfbesturings- en vermogens-PCB's voor servo- en spindelversterkermodules. Deze serie omvat het volledige bereik van FANUC's aandrijfproductfamilies – van de Beta-i economy servoaandrijvingen tot de hoogwaardige Alpha-i servo- en spindelmodules, en inclusief robotservoaandrijftoepassingen.

Verschillende borden binnen de A20B-2101-serie bestrijken verschillende functionele rollen:

Besturingsprintplaten voor Beta-i SVM1:Inclusief A20B-2101-0050 (voor SVM1-4i, 20i, 40i) en A20B-2101-0051 (voor SVM1-80i, 40HVi). Deze kaarten beheren de FSSB-communicatie, stroombesturingsalgoritmen en PWM-poortaandrijving voor de Beta-i enkelassige servomodules.

Voedingskaarten voor Beta-i-modules:Inclusief A20B-2101-0090 en A20B-2101-0091 – de voedingsprintplaten die de hoogstroommotoruitgangsaansluitingen en IGBT-poortaandrijfhardware voor de kleinere Beta-i SVM1-varianten dragen.

Spindelbesturingskaarten:Inclusief spindel-PCB's van klasse A20B-2101-0350 voor FANUC-spilaandrijfmodules, die de spilsnelheidsregeling en spiloriëntatie beheren.

Robotservo-voedingsborden:Inclusief kaarten voor de serie robotservoversterkers van FANUC: de krachtlagen in de aandrijfmodules van de robotgewrichten.

Voedingskaarten:Inclusief kaarten van klasse A20B-2101-0390 voor FANUC's Alpha-i PSM-serie (Power Supply Module), met het 7-segment LED-display voor systeemmonitoring.

De A20B-2101-0071 is een specifiek bord binnen deze familie, dat de aandrijf- of besturingsfunctie bedient waarvoor het is ontworpen.

Belangrijke productinformatie

Onderhoudsgemak op boardniveau in FANUC-aandrijfmodules

De aandrijfmodules van FANUC zijn ontworpen met vervangbare PCB-stacks. Een modulebehuizing bevat doorgaans een bedradingsbord (passieve fysieke connectorlaag) en een of meer actieve PCB's. Dit ontwerp maakt het volgende mogelijk:

Gerichte reparatie:Een fout op bordniveau isoleert vervanging van de specifieke defecte PCB – niet van de hele module.

Behoud van parameters:Aandrijfparameters bevinden zich in het hoofdgeheugen van de CNC, niet op de aandrijfprintplaat. Het vervangen van A20B-2101-0071 heeft geen invloed op de servo- of spilparameterinstellingen.

Kostenefficiëntie:Vervanging op PCB-niveau is doorgaans goedkoper dan volledige vervanging van modules.

Toepassingsscenario's

Fout in omvormermodulekaart:Een FANUC CNC- of robotservo-aandrijfmodule genereert een aanhoudend alarm. Nadat een systematische foutdiagnose heeft bevestigd dat de bedradingskaart en de voedingsapparaten intact zijn, wordt de A20B-2101-0071 geïdentificeerd als het defecte onderdeel. Vervanging herstelt de normale werking van de schijf.

Inventaris reserveonderdelen:Een faciliteit die CNC- of robotsystemen van FANUC gebruikt, onderhoudt de A20B-2101-0071 als reserveonderdeel in de werkplaats om snelle reparaties op bordniveau mogelijk te maken.

Veelgestelde vragen

V1: Hoe bevestig ik dat A20B-2101-0071 de juiste kaart is voor mijn omvormermodule?

Lees het onderdeelnummer van het bordlabel in de specifieke omvormermodule. Als op het label A20B-2101-0071 staat, is dit de bevestigde vervanging. Verwijzing naar de lijst met reserveonderdelen in de FANUC-onderhoudshandleiding voor het toepasselijke modulemodel om de functionele rol van de kaart te identificeren.

Vraag 2: Vereist het vervangen van A20B-2101-0071 parameterwijzigingen?

Nee. Alle aandrijfparameters – motor-ID, encodertype, stroomlimieten, servoversterkingen – worden opgeslagen in het hoofdparametergeheugen van de CNC. Het vervangen van de A20B-2101-0071-kaart heeft geen invloed op de opgeslagen parameters. Na het plaatsen van de vervanging herstelt de CNC de communicatie met de module en past de bestaande parameters toe.

V3: Welke veiligheidsprocedure is van toepassing voordat toegang wordt verkregen tot A20B-2101-0071 in een omvormermodule?

Aandrijfmodules bevatten DC-buscondensatoren die een gevaarlijke spanning behouden nadat de netvoeding is verwijderd. Houd u aan de ontladingswachttijd die is gespecificeerd in de FANUC-onderhoudshandleiding voor de betreffende module. Bevestig de ontlading door de laadindicator-LED te observeren en de DC-busspanning te meten met een gekalibreerde voltmeter voordat u toegang krijgt tot interne kaarten.

Vraag 4: Wordt de A20B-2101-0071 gebruikt in CNC-bewerkingsmachines of robotaandrijvingstoepassingen?

De A20B-2101-serie is geschikt voor zowel FANUC CNC-bewerkingsmachines als robotservo-aandrijvingen, aangezien FANUC de hardware-architectuur voor beide productlijnen deelt. De specifieke toepassing is afhankelijk van de hostmodule. Bevestig het hostsysteemtype uit de documentatie van de omvormermodule voordat u bestelt.

Vraag 5: Kan de A20B-2101-0071 op componentniveau worden gerepareerd?

Voor productiekritieke systemen is directe vervanging doorgaans sneller. Reparatie is haalbaar voor fouten waarbij identificeerbare afzonderlijke componenten betrokken zijn, wanneer vervangende voorraad niet beschikbaar is of wanneer kostenoverwegingen reparatie verkiezen boven vervanging.
