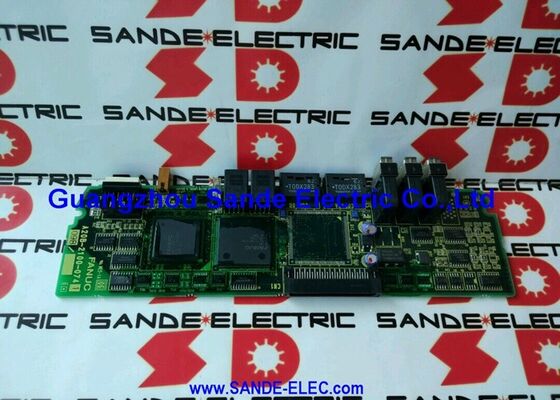

1 pc Gebruikt Fanuc A20B-2101-0350 PCB-bord In goede staat A20B21010350 A2OB-21O1-O35O

A20B-2101-0350 | FANUC Alpha iSP-spindelbesturingsprintplaat — A06B-6141 / Type A / 6141-serie spindelaandrijving

A06B-6141 - De Alpha iSP-spindelversterker

De A20B-2101-0350 is de type A-besturingsprintplaat die is gemonteerd in de FANUC A06B-6141 Alpha iSP (i Spindle) serie spindelversterker. De A06B-6141 is de geïntegreerde spilversterker uit de Alpha i-serie van FANUC en combineert de functies van gelijkrichter, regeneratief remmen en spilomvormer in één compacte eenheid.

De besturingsprintplaat (A20B-2101-0350) is de intelligentielaag van de omvormer. Het voert uit:

Spilsnelheidsregeling:Het ontvangen van snelheidsopdrachten van de CNC via de seriële spilinterface en het berekenen van de vereiste uitgangsfrequentie en spanning van de omvormer om het opgedragen spiltoerental te bereiken.

Oriëntatiecontrole:Beheer van de spiloriëntatiefunctie – het stoppen van de spil op een precieze hoekpositie voor gereedschapswissel, rigide tapsynchronisatie en Cs-ascontouren.

Seriële communicatie:Beheer van de communicatie tussen de CNC en de spilaandrijving via het FANUC seriële spilprotocol – verzenden van statusgegevens (snelheid, belasting, fout) terug naar de CNC en ontvangen van opdrachten (snelheidsreferentie, modus, inschakelen).

Beveiligingsfuncties:Bewaken van de temperatuur van de drive, overstroom, overspanning en de feedbackintegriteit van de encoder: genereren van de juiste alarmcodes op het display van de drive wanneer er een foutconditie wordt gedetecteerd.

Belangrijkste specificaties

Connector-functies

De A20B-2101-0350 heeft verschillende gedefinieerde connectoren die communiceren met de rest van het aandrijfsysteem:

CXA2A / CXA2B:Seriële spilcommunicatieconnectoren — verbinden de spilaandrijving met de seriële spilinterface van de CNC. Deze dragen de bidirectionele opdracht- en feedbackgegevens over tussen de CNC en de aandrijving.

JA7A / JA7B:Feedbackconnectoren voor spilmotorpositie-encoder - ontvangen de motorsnelheid en positiegegevens van de encoder die op de spilmotor is gemonteerd.

JYA2 / JYA3:Extra feedbackconnectoren - doorgaans voor positiecodeer- of oriëntatiesensorsignalen die worden gebruikt bij spiloriëntatie en Cs-asfuncties.

JX4 / JY1:Interfaceconnectoren voor extra signalen, waaronder spindelversterker gereed, alarmuitgang of machine-I/O-signalen.

Toepassingsscenario's

A06B-6141 Alarm spilaandrijving - fout besturingsprintplaat:Een FANUC Alpha iSP-spindelversterker genereert een alarm op besturingsniveau (geen stroomstoring). De spilmotor en vermogenstrap zijn in goede staat bevonden. De besturingsprintplaat A20B-2101-0350 wordt als de fout geïdentificeerd. Vervanging herstelt de spilaandrijffunctie.

Spiloriëntatiefout:Een CNC-bewerkingscentrum ontwikkelt fouten in de spiloriëntatie: de spil stopt niet op de juiste positie voor gereedschapswissel. Na verificatie van de oriëntatiesensor en encoder wordt de A20B-2101-0350 geïdentificeerd als de besturingsfout.

Veelgestelde vragen

Vraag 1: Hoe bevestig ik dat A20B-2101-0350 de juiste besturingsprintplaat is voor mijn spilaandrijving?

Identificeer het modelnummer van de spindelversterker op het naamplaatje van de omvormer. Als er A06B-6141 op staat, dan is A20B-2101-0350 de juiste Type A-besturingsprintplaat. Controleer ook de aanduiding "Type A" op het label van de geïnstalleerde kaart. De "6141-serie" in de productbeschrijving sluit rechtstreeks aan bij de A06B-6141 spindelversterker.

Vraag 2: Wat is "Type A" in de context van de A06B-6141-spindelbesturingskaart?

FANUC-spilversterkers kunnen verschillende besturings-PCB-configuraties gebruiken. Type A- en Type B-aanduidingen onderscheiden deze varianten. Type A is de standaard besturingskaartconfiguratie voor de A06B-6141. Het plaatsen van het verkeerde type (Type B in een Type A-positie) zal communicatiestoringen of besturingsfouten veroorzaken. Bevestig altijd het type op het label van het geïnstalleerde bord voordat u bestelt.

V3: Welke spilalarmen duiden specifiek op een A20B-2101-0350-fout?

Fouten in de besturingsprintplaat veroorzaken doorgaans alarmen in de seriële communicatiegroep van de spil of foutcodes op besturingsniveau, zoals alarm 9 (seriële communicatiefout), alarm 24 (motorbesturingsfout) of alarm 73 (fout in de stuurkaart), zoals weergegeven op de LED van de omvormer. Alarmen op de eindtrap (overstroom, overspanning) wijzen meestal op de voedings-PCB of IGBT's in plaats van op de besturingskaart.

V4: Moet voor het vervangen van A20B-2101-0350 de spilparameter opnieuw worden ingevoerd?

Spilparameters bevinden zich in het spilparametergeheugen van de CNC en niet op de besturingsprintplaat van de aandrijving. Na montage van de vervangende A20B-2101-0350 downloadt de CNC de spilparameters opnieuw naar de aandrijving via de seriële spilinterface tijdens de initialisatieprocedure bij het inschakelen. Controleer de normale werking van de spil over het hele snelheidsbereik voordat u terugkeert naar de productie.

V5: Welke ESD- en veiligheidsmaatregelen zijn van toepassing bij het vervangen van A20B-2101-0350?

Schakel de CNC en de spilaandrijving volledig uit. Controleer of de DC-buscondensatoren van de omvormer volledig zijn ontladen met behulp van een gekalibreerde DC-voltmeter voordat u de kast van de omvormer opent. De DC-busspanning kan hoger zijn dan 600 V en blijft bestaan ​​nadat de netvoeding is uitgeschakeld. Behandel A20B-2101-0350 met een geaarde antistatische polsband op een ESD-veilig oppervlak.
