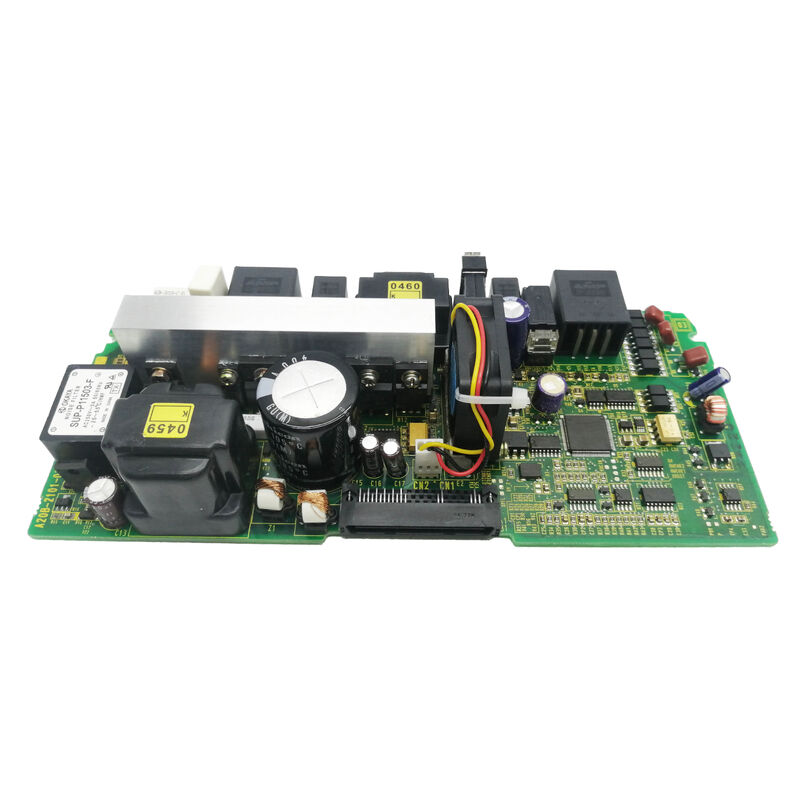

1 pc Gebruikt Fanuc A20B-2101-0390 PCB-bord A20B21010390 A2OB-21O1-O39O

A20B-2101-0390 ∙ FANUC Alpha I-serie stroomvoorziening PCB ∙ 7-segment LED / On-board geluidsfilter / Printed Circuit PSM Board

Alpha I stroomvoorziening

De A20B-2101-0390 is de printed circuit power supply board voor FANUC's Alpha I-serie aandrijfsysteem.de Power Supply Module (PSM) fungeert als de centrale vermogen omzet-eenheid voor het hele aandrijfsysteem inclusief zowel servo- als spindelversterkers die eraan zijn aangesloten op de gedeelde gelijkstroombus.

De A20B-2101-0390 PCB is het controle- en bewakingsbord binnen het PSM dat verantwoordelijk is voor het beheer van:

Rectificatiecontrole:De PSM zet het inkomende driefasige wisselstroomnet om in een gereguleerde DC-busspanning.

Regeneratieve energiebeheer:Wanneer servo- of spindelassen vertragen, genereren ze regeneratieve energie.De PSM beheert deze energie De A20B-2101-0390 regelt de regeneratieve schakelaar.

Monitoring van gelijkstroombussen:De voedingscircuitplaat controleert de DC-busspanning in realtime, detecteert overspannings- en onderspanningsomstandigheden en activeert beschermende uitschakelingen voordat de energie-elektronica beschadigd raakt.

Status weergeven:The 7-segment LED display on A20B-2101-0390 shows the PSM's operating status and alarm codes — providing direct visual indication of the power supply module's condition without requiring a CNC connection for basic diagnostics.

Belangrijkste specificaties

Boordgeluidsfilter

In de specificatie "ruisfilter aan boord" wordt een geïntegreerd EMI-filter (elektromagnetische interferentie) op de A20B-2101-0390 aangegeven. Switching power electronics generate significant high-frequency electrical noise — both conducted noise that travels back onto the mains supply and radiated noise that affects nearby sensitive circuits.

Het geïntegreerde geluidsfilter op A20B-2101-0390:

Uitgevoerde EMI-onderdrukking:Ferrite inductors and capacitors on the power supply PCB attenuate high-frequency switching noise before it reaches the mains conductors — reducing interference with other equipment on the same power supply.

Naleving:On-board filtering is part of FANUC's drive design for CE marking and other EMC compliance requirements — ensuring the drive system meets the radiated and conducted emission limits specified for industrial machinery.

Toepassingsscenario's

PSM voedingsbron PCB fout:Een FANUC Alpha I aandrijfsysteem ontwikkelt alarmen op PSM-niveau: de gelijkstroombus kan niet worden ingesteld of het systeem start onmiddellijk bij opladen.de A20B-2101-0390 voedingscircuitplaat wordt geïdentificeerd als de fout- Vervanging herstelt DC bus vestiging en normale aandrijving werking.

Alfa I aandrijfsysteem onderhoud:Het Alpha I-aandrijfsysteem van een productiefaciliteit ondergaat een uitgebreid, gepland onderhoud.De A20B-2101-0390 wordt vervangen als onderdeel van de elektronische vernieuwing van de PSM om een continue betrouwbare stroomvoorziening te garanderen..

Veelgestelde vragen

V1: Wat is de rol van de PSM-voedings-PCB in het Alpha I-aandrijfsysteem?

In de Alpha I-architectuur van FANUC is de PSM de centrale krachtomzet-eenheid ∙ het verplaatst driefasige wisselstroom naar de gelijkstroombus die alle aangesloten servo- en spindelversterkers gebruiken.De A20B-2101-0390 is de controlepcb binnen het PSMHet systeem is ook in staat om de installaties van het systeem te controleren en te controleren, met inbegrip van het beheer van rectificatie, DC-busbewaking, regeneratieve energiebeheer en beschermende shutdowns.

V2: Wat geven de 7-segment LED-codes op A20B-2101-0390 aan?

Het 7-segment display toont twee soorten informatie: statuscodes tijdens normale werking (het bevestigen dat de PSM actief is en de gelijkstroombus klaar is) en alarmcodes tijdens storingsomstandigheden.Alarmcodes zijn numeriek elk getal komt overeen met een specifiek storingsoort dat is gedocumenteerd in de onderhoudshandleiding van de FANUC Alpha I servoversterkerHet lezen van de weergegeven code is het startpunt voor de diagnose van een PSM-fout.

V3: Welke veiligheidsmaatregelen zijn vereist voordat A20B-2101-0390 wordt vervangen?

De PSM bevat grote filtercondensatoren die DC-energie van hoogspanning (typisch 300 ∼ 600 V DC-bus) opslaan nadat de elektriciteitsvoorziening is verwijderd.Schakel de elektriciteitsvoorziening uit en sluit de elektriciteitsvoorziening af., wacht dan op de in de onderhoudshandleiding gespecificeerde ontladingstijd (meestal 5 ∼10 minuten).

Vraag 4: Is het vervangen van A20B-2101-0390 een herconfiguratie van het aandrijfsysteem vereist?

De PSM-voedingscircuitplaat bevat geen door de gebruiker te configureren parameterspeelplaat ‡ alle servo- en spindelparameters bevinden zich in het parameterspeelgeheugen van de CNC.Na montage van de vervangende A20B-2101-0390 en herstel van de elektriciteitsvoorziening, moet de PSM de gelijkstroombus normaal instellen. Controleer of het 7-segment scherm de juiste stand van gereedheid toont voordat de CNC wordt ingeschakeld en de servo- en spindeldrivers worden getest.

V5: Wat onderscheidt de Alpha I PSM (A20B-2101-0390) van eerdere PSM's van de Alpha-serie?

De aanduiding "Alpha I" geeft aan dat het Alpha-aandrijfsysteem van FANUC de i-generatie van de serie is, een evolutie van de eerdere Alpha-serie met verbeterde prestaties, betere integratie,en bijgewerkte communicatieprotocollen. The Alpha I PSM uses a printed circuit power supply board (A20B-2101-0390) with integrated noise filtering and 7-segment LED diagnostics — features that reflect the Alpha I generation's design improvements over earlier PSM hardware.
