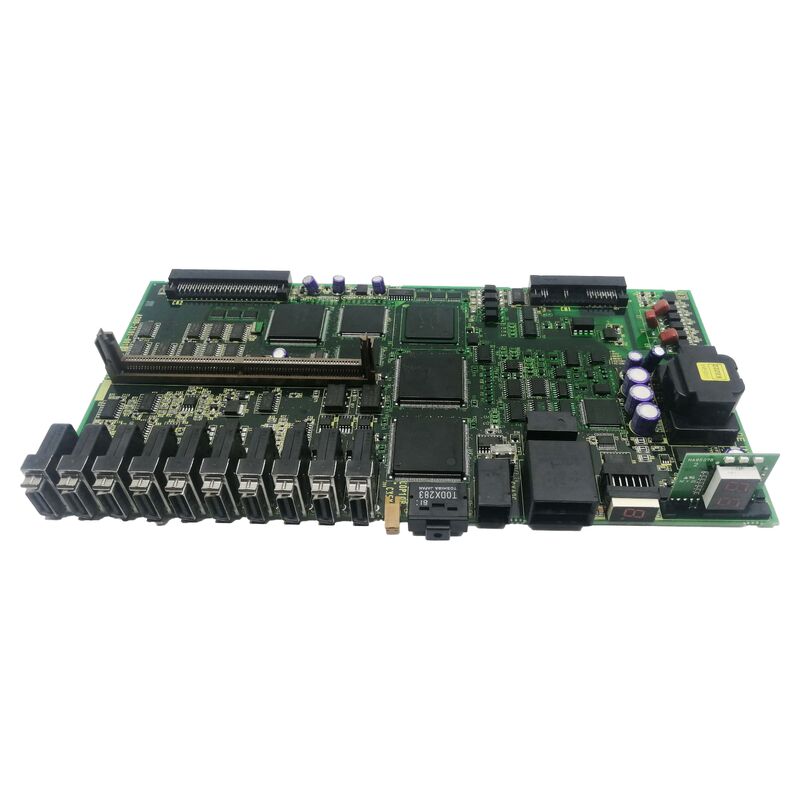

1PC Gebruikte FANUC A20B-2101-0681 A20B21010681 A2OB-21O1-O681

A20B-2101-0681 | FANUC A20B-2101-serie voedingskaart - CNC-aandrijfsysteem / industriële automatisering / originele Japanse printplaat

Voedingskaarten uit de A20B-2101-serie

De A20B-2101-serie omvat een breed scala aan aandrijf- en voedingskaarten voor FANUC CNC- en automatiseringssystemen. Binnen deze serie vervullen printplaten die zijn geclassificeerd als "voedingskaarten" de cruciale functie van het leveren van gereguleerde, stabiele voedingsspanningen aan de elektronische circuits in aandrijfmodules en CNC-hardwareassemblages.

Het assortiment voedingskaarten uit de A20B-2101-serie omvat verschillende bekende functionele toepassingen:

Alpha-i PSM-voedingskaarten:De A20B-2101-0390-familie (inclusief /08A en andere revisies) wordt bevestigd als de "POWER SUPPLY BOARD W/NOISE FILTER" voor de Alpha-i PSM (Power Supply Module) hoogvermogenserie - die de 7-segment LED-statusdisplay en geïntegreerd ruisfilter voor PSM-units biedt. Dit goed gedocumenteerde bord uit dezelfde serie zet de context voor andere A20B-2101 voedingskaarten.

Interne voedingskaarten van aandrijfmodule:Andere A20B-2101-voedingskaarten leveren de interne 5V, 15V en 24V logische voedingsrails in servo- en spindelversterkermodules - waarbij de beschikbare DC-bus of besturingsvoedingsspanning wordt omgezet naar de precieze spanningen die nodig zijn voor de logische en interfacecircuits van de module.

Borden uit de Beta-i- en αis-serie:Voedingskaarten voor compacte Beta-i SVM1-schijven en modules uit de αis-serie verschijnen ook binnen de A20B-2101-nummering, ter ondersteuning van de stroomverdelingsbehoeften van het complete aandrijfsysteem.

Belangrijke productinformatie

Stabiliteit van de stroomvoorziening: waarom dit belangrijk is voor het aandrijfsysteem

In een FANUC CNC-aandrijvingskast heeft de kwaliteit en stabiliteit van de interne voedingsspanningen een directe invloed op de systeembetrouwbaarheid:

Logische leveringsstabiliteit:De besturingselektronica van de servoversterker – microprocessors, poortdrivers, encoderinterfaces – vereist stabiele 5V- en 3,3V-voedingen binnen nauwe toleranties. Spanningsrimpels of transiënten op deze rails veroorzaken logische fouten, intermitterende alarmen of grillig servogedrag.

Levering poortaandrijving:De IGBT-poortaandrijfcircuits vereisen een bipolaire voeding (typisch +15V/-15V of +15V) om de IGBT volledig aan en uit te schakelen. Een ontoereikende voeding van de poortaandrijving zorgt ervoor dat de IGBT in gedeeltelijke verzadiging werkt, waardoor de warmteafvoer toeneemt en uiteindelijk kan leiden tot IGBT-storingen.

Controle stroomisolatie:Interne voedingskaarten bieden vaak isolatie tussen de hoogspanningsbuszijde en de logische laagspanningszijde van de frequentieregelaar. Deze isolatie beschermt de besturingselektronica tegen transiënten aan de buszijde en zorgt voor een veilige galvanische barrière.

Wanneer de voedingskaart A20B-2101-0681 defect raakt, zijn de interne stroomrails van de omvormermodule verstoord, waardoor de zelftest bij het inschakelen van de omvormer doorgaans mislukt of er alarmcodes voor de voeding worden gegenereerd.

Toepassingsscenario's

Voedingsfout aandrijfmodule:Een FANUC-aandrijfmodule mislukt de inschakelprocedure. LED-indicatoren bevestigen dat er geen interne logische voeding is. Er wordt bevestigd dat de AC-ingang en de DC-bus van het aandrijfsysteem correct zijn. De voedingskaart A20B-2101-0681 wordt geïdentificeerd als de fout: de interne DC-DC-conversie is mislukt. Vervanging herstelt de logische voeding van de module en de normale werking.

Onderzoek naar onderbroken aandrijfalarm:Een CNC-as ontwikkelt willekeurige alarmen die niet kunnen worden gecorreleerd met bewegingsgebeurtenissen of externe bedrading. Uit tests blijkt dat het alarm correleert met het uitgangsvermogen van de A20B-2101-0681, dat onder thermische belasting kortstondige overgangstoestanden ingaat. Vervanging lost de periodieke storing op.

Veelgestelde vragen

V1: Hoe kan ik vaststellen dat de A20B-2101-0681 het defecte onderdeel is als een omvormermodule geen interne voeding heeft?

Controleer eerst of de externe voedingen van de module correct zijn. Controleer de AC-netingangsspanning en het DC-busniveau van de PSM. Als externe voedingen worden bevestigd en de module nog steeds geen logisch vermogen vertoont, is de interne voedingskaart de meest waarschijnlijke fout. Binnen de module wordt de A20B-2101-0681 geïdentificeerd door het onderdeelnummerlabel te lezen. Vergelijk met de lijst met reserveonderdelen van de omvormermodule om te bevestigen dat dit de voedingskaart voor die specifieke module is.

Vraag 2: Wat is het verschil tussen een "voedingskaart" en een "voedingskaart" in de terminologie van FANUC-aandrijvingen?

In de taal van de omvormermodules van FANUC: avoedingsbord(of bedradingskaart) draagt ​​de motoruitgang met hoge stroomsterkte en DC-busaansluitingen - deze werkt op volledige busspanning met motorstromen. Avoedingsbordconverteert spanningen naar de lagere niveaus die nodig zijn voor de besturingselektronica - het werkt op logische spanningsniveaus als uitvoer, hoewel de invoer mogelijk afkomstig is van de DC-bus. De A20B-2101-0681 is de voedingskaart (interne voedingsomvormer met lagere spanning), niet de voedingskaart met hoge stroomsterkte.

Vraag 3: Wordt de A20B-2101-0681 gebruikt in servoversterkermodules, spindelmodules of PSM-modules?

De A20B-2101-serie omvat alle drie typen aandrijvingen: servoversterkers, spindelversterkers en voedingsmodules (PSM's). Het specifieke hostmoduletype van de A20B-2101-0681 wordt bevestigd op het onderdeelnummerlabel in de geïnstalleerde module. Verwijzing naar de lijst met reserveonderdelen van de hostmodule in de FANUC-onderhoudshandleiding.

V4: Heeft het vervangen van A20B-2101-0681 invloed op opgeslagen schijf- of CNC-parameters?

Nee. Interne voedingskaarten slaan geen systeemparameters op. Het vervangen van de A20B-2101-0681 heeft geen invloed op de servo- of spilparameterinstellingen van de CNC. Nadat de vervangings- en herstelstroom is aangebracht, wordt de besturingselektronica van de aandrijfmodule opnieuw opgestart met behulp van de bestaande CNC-parameters die zijn opgeslagen in het hoofdgeheugen van de CNC.

Vraag 5: Zijn er revisievarianten van A20B-2101-0681?

Veel kaarten uit de A20B-2101-serie hebben revisie-achtervoegsels, zoals /01A, /02B, die iteraties van hardware-updates aangeven. Als het geïnstalleerde bordlabel een specifieke revisie toont (bijvoorbeeld A20B-2101-0681/01A), noteer dit dan bij het aanschaffen van de vervanging. Latere herzieningen zijn over het algemeen achterwaarts compatibel met eerdere versies in hetzelfde slot. Als er geen specifieke revisie als verplicht is gedocumenteerd in de onderhoudsnotities van de omvormermodule, is de laatst beschikbare revisie de juiste vervangingskeuze.
