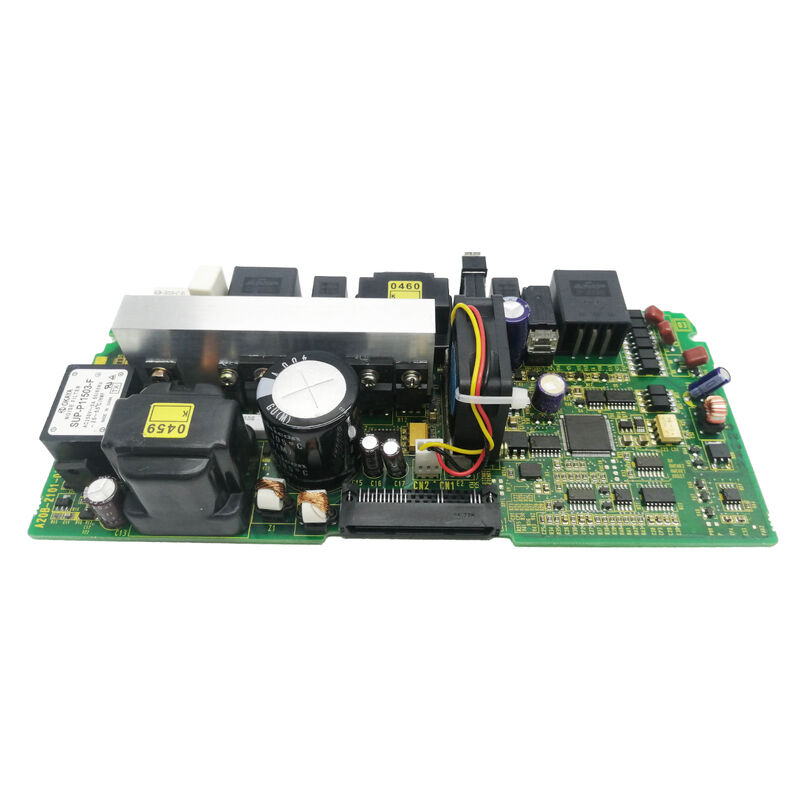

FANU PC Board A20B-2101-0950 A20B21010950 A2OB-21O1-O95O

A20B-2101-0950 ∙ FANUC A20B Series Servo Drive Printed Circuit Board ∙ CNC / Robot Servo Versterker Vervanging PCB / Onderdeel

FANUC-aandrijvingssystemen op boardniveau

FANUC servo- en spindelversterkermodules zijn ontworpen met meerdere afneembare PCB's in plaats van een enkele monolithische circuitassemblage.wanneer een aandrijving uitvalt, is de storing gewoonlijk gelokaliseerd op één bord de stroomstadium, het besturingscircuit of het interfaceplat.Het vervangen van alleen het kapotte bord herstelt de schijf voor een fractie van de kosten van het vervangen van de volledige module.

De A20B-2101-0950 is een printplaat in deze onderhoudslaag ∙ een vervangende pcb voor de specifieke slot en functie die zij inneemt in de toepasselijke FANUC-versterkermodule.Net als andere A20B-2101 serie platen, wordt gebruikt in de servo- en spindel aandrijfsystemen van FANUC op CNC- en robotplatformen.

Belangrijkste productinformatie

Hoe servobordfouten zich voordoen bij de machine

Afhankelijk van welk bord faalt en welk onderdeel van dat bord wordt aangetast, kunnen de symptomen variëren van subtiel tot dramatisch:

Geleidelijke afbraak:Verminderde servo-nauwkeurigheid, toename na fout, of inconsistente positionering, vaak veroorzaakt door componentverschuiving in stroomgevoelige of feedbackverwerkingscircuits.

Intermitterend alarm:De aandrijving gaat af en toe op tijdens specifieke asbewegingen, maar schakelt op reset

Onmiddellijke vlucht:De aandrijfalarmen worden onmiddellijk ingeschakeld, of op een consistent punt in een machinecyclus wordt getriggerd, een patroon dat het alarmgeschiedenis van de CNC kan helpen bij het opsporen van een specifieke aandrijflijnfunctie.

Verlies van communicatie:De CNC kan niet communiceren met de aandrijving op de servobus ̇ een storing van het FSSB- of Type A/B-interfacebord, in plaats van een storing van de voedingsfase.

Elk patroon wijst naar een ander deel van de aandrijfelektronica, waardoor het vervangingsdoel wordt beperkt tot de A20B-2101-0950 of een ander bord in de module.

Toepassingsscenario's

Servoversterker herziening:De A20B-2101-0950 wordt vervangen als onderdeel van een vernieuwing op bordniveau, samen met andere verouderde PCB's in de module,om de levensduur van de componenten van de aandrijfelektronica terug te zetten.

Doelgerichte foutreparatie:Een FANUC robot servomodule ontwikkelt een consistent alarm na een periode van normale werking. De alarmcode wijst op een interne fout van de aandrijflijn. De A20B-2101-0950 vervanging lost het alarm op.

Werkplaats reserve voor meerasige systemen:Een systeemintegrator die een installatie met meerdere FANUC-robotstations onderhoudt, stookt de A20B-2101-0950 als onderdeel van een aandrijvingspare-onderdelenkit, waardoor reparatie in dezelfde dienst mogelijk is bij storingen van servomodules.

Veelgestelde vragen

V1: Wat is de relatie tussen de A20B-2101-0950 en de A20B-2101-0922?

Beide zijn boards in de A20B-2101-serie en beide zijn geschikt voor FANUC-servo-/spindelversterkertoepassingen.Het zijn verschillende onderdeelnummers met verschillende schakelconfiguraties voor verschillende versterkermodellen of slots binnen versterkermodulesZij zijn geen vervangers van elkaar ̇ het juiste bord wordt bepaald door het specifieke versterkermodel en de ruimte die het inneemt.Bevestig het exacte onderdeelnummer op het geïnstalleerde bordetiket of op de lijst met onderdelen van de versterker.

V2: Heeft de A20B-2101-0950 opgeslagen parameters van de originele schijf?

De besturingsborden van FANUC-servoversterkers kunnen motor-ID-codes, gain-tuninggegevens of beschermingsdrempels opslaan in flits of EEPROM.Indien de originele A20B-2101-0950 opgeslagen gegevens bevatte, kan een vervangingsplatform gegevens uit een back-up opnieuw moeten opladen voordat de schijf weer optimale prestaties krijgt.Raadpleeg de onderhoudshandleiding van de servoversterker voor het specifieke systeem om te bepalen of na vervanging gegevens moeten worden geladen..

V3: Hoe worden FANUC-servo-alarmen ontcijferd om het kapotte bord te identificeren?

FANUC CNC servo alarmen (SV alarmen) en spindel alarmen (SP alarmen) zijn vermeld in de handleiding van de CNC-operator en de handleiding voor de beschrijving van de servo versterker.en een lijst met waarschijnlijke oorzakenIn veel alarmbeschrijvingen wordt expliciet aangegeven welk hardware-onderdeel (krachtsluiting, besturingssluiting, encoder-interface of communicatie-interface) de meest waarschijnlijke foutbron is.rechtstreeks naar het vervangingsbord wijzend.

V4: Is het veilig om de aandrijving te activeren met de A20B-2101-0950 verwijderd?

Nee, het bedienen van een servoversterker module met alle vereiste PCB's verwijderd creëert een onvolledige en potentieel gevaarlijke elektrische configuratie.Ontbrekende boards kunnen leiden tot onvoorspelbaar schakelgedragZorg er altijd voor dat alle benodigde boards correct zijn geïnstalleerd voordat u een servoversterkermodule aanzet.

V5: Welke documentatie is nodig om de A20B-2101-0950 correct te vervangen?

De vereiste documentatie omvat: de handleiding met de beschrijvingen van de servoversterker voor het specifieke versterkermodel (voor plattegronddiagrammen en connectorspinnetjes),de CNC-onderhoudshandleiding (voor veiligheidsprocedures en ontladingsvoorschriften), en de lijst met reserveonderdelen van de versterker (om te bevestigen dat A20B-2101-0950 het juiste bord is voor de doelslot).FANUC-documentatie voor de meeste versterkerreeksen is beschikbaar bij de technische documentatiediensten van FANUC.
