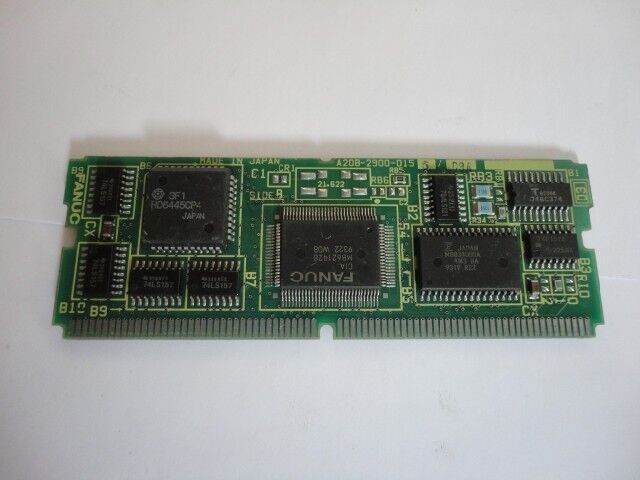

Fanuc PC-dochterkaart, A20B-2900-0155 A20B29000155 A2OB-29OO-O155

A20B-2900-0155 ∙ FANUC serie 16/18/21 9-inch monochroom CRT control module ∙ Optie 1A / Model B & C / Vervang A02B-0130-H040

9-inch monochrome CRT Een fundamentele beeldschermtechnologie

Voordat LCD-platte panelen in kleur standaard werden op CNC-bewerkingsmachines, was de 9-inch monochrome CRT meer dan twee decennia lang het dominante CNC-interface-display.en 21 CNC-systemen in de generaties Model B en C gebruikten dit schermtype als standaard bedieningsinterface.

De 9-inch CRT biedt de gebruiker een tekstgericht scherm: programma-inhoud, asposities, verplaatsingen van gereedschappen, parametertabellen,en alarmberichten Het compacte scherm van 9 inch past bij de standaard afmetingen van het bedieningspaneel van machines uit deze tijd.

De A20B-2900-0155 is de SMD-module die dit scherm aanstuurt.en tekenuitvoer die de 9-inch CRT nodig heeft om een leesbaar beeld te produceren.

Belangrijkste productinformatie

Model B en model C verenigbaarheid

De A20B-2900-0155 bedient twee hardware-generaties van de serie 16/18/21:

Model B:De tweede hardware-generatie van het Series 16/18-platform. Model B introduceerde een bijgewerkte hoofdbordarchitectuur en uitgebreide geheugencapaciteit, terwijl dezelfde display-interface als Model A werd behouden.

Model C:De laatste generatie van de serie 16/18 vóór de i-generatie (16i/18i). Model C verfijnde de hardware verder.waardoor de A20B-2900-0155 zowel op hardware van de generatie B als C kan worden gebruikt.

Voor de serie 21 geldt dezelfde scherminterface – de 9-inch monochrome CRT werd gebruikt in de 16/18/21-familie in deze hardware-generaties.

Toepassingsscenario's

CNC-schermfout op bediening 16-B:Een 9-inch monochroom display van een FANUC-serie 16-B CNC gaat leeg. De CNC blijft normaal draaien zonder as- of programma-alarmen die bevestigen dat de fout in het displaygedeelte zit.De module A20B-2900-0155 wordt geïdentificeerd als de defecte component op het OPT 1-bord.Vervanging herstelt het scherm.

A02B-0130-H040 vervanging:Een serie 18-C CNC heeft een A02B-0130-H040 CRT bord dat onregelmatigheden begint te vertonen.de A20B-2900-0155 is gemonteerd als rechtstreekse vervangingHet scherm functioneert normaal zonder dat er wijzigingen in de configuratie nodig zijn.

Vervolgensopbouw van serie 21-C:De CRT-besturingsmodule wordt proactief vervangen door de A20B-2900-0155 als onderdeel van een programma voor het bijwerken van het bord.

Veelgestelde vragen

V1: Wat is het verschil tussen de A20B-2900-0155 en de A20B-2902-0270 in dezelfde CRT-modulefamilie?

Deze twee modules hebben fundamenteel verschillende weergaveconfiguraties:

• A20B-2900-0155: 9 inchmonochroomCRT, voor de serie 16/18/21 Model B/C ̇ het eenvoudigere, eerdere scherm
• A20B-2902-0270: 14 inchkleurCRT, voor de serie 16/18 Model B

De keuze is afhankelijk van de op de machine geïnstalleerde fysieke monitorgrootte en -type.

V2: Kan de A20B-2900-0155 een LCD-monitor aansturen als een directe vervanging van de 9-inch CRT?

De A20B-2900-0155 genereert signalen die verenigbaar zijn met CRT-afbuiging en synchronisatievereisten.Het vervangen van de CRT door een LCD vereist ofwel een CRT-naar-LCD videoconverter of een volledige scherminterfaceDe A20B-2900-0155 zelf moet aanwezig en functioneel zijn om een CRT-monitor te bedienen; deze is niet compatibel met directe LCD-aansluiting.

V3: Wat is "Opsie 1A" en hoe verschilt deze van "Opsie 1"?

"Optie 1A" verwijst naar de specifieke configuratie van het optie 1-bord dat de module A20B-2900-0155 accepteert.Het achtervoegsel "A" onderscheidt dit van andere optie 1-platenvarianten die verschillende weergave-modules accepteren (zoals optie 1B voor kleuren- of verschillende grootte-modules). Bij het bestellen van de A20B-2900-0155, bevestig dat de optie 1 van het CNC-bord overeenkomt met de aanduiding "1A".

V4: Verplicht vervanging van A20B-2900-0155 wijzigingen van CNC-parameters?

De CRT-besturingsmodule is een display-hardwarekomponent en bevat geen CNC-parameters.het scherm moet onmiddellijk weer normaal functionerenAls het scherm onjuiste tekens of synchronisatieproblemen vertoont, moeten de display-gerelateerde parameters van de CNC (indien van toepassing voor de specifieke systeemconfiguratie) worden gecontroleerd,maar voor een vervanging van een soortgelijke module is normaal gesproken geen parameterherintroductie vereist.

V5: Hoe is de beschikbaarheid van de A20B-2900-0155 vergeleken met de oudere A02B-0130-H040 die deze vervangt?

De A20B-2900-0155 is speciaal ontworpen om de levensduur van systemen die voorheen beperkt waren tot de A02B-0130-H040 bord te verlengen.Aangezien de A02B-0130-H040 vanwege zijn leeftijd steeds moeilijker te vinden is, biedt de A20B-2900-0155 een alternatief voor de huidige productie of een breed voorraad dat dezelfde functie vervult op dezelfde hardware.Het vinden van de A20B-2900-0155 is meestal eenvoudiger dan het vinden van een betrouwbare A02B-0130-H040..
