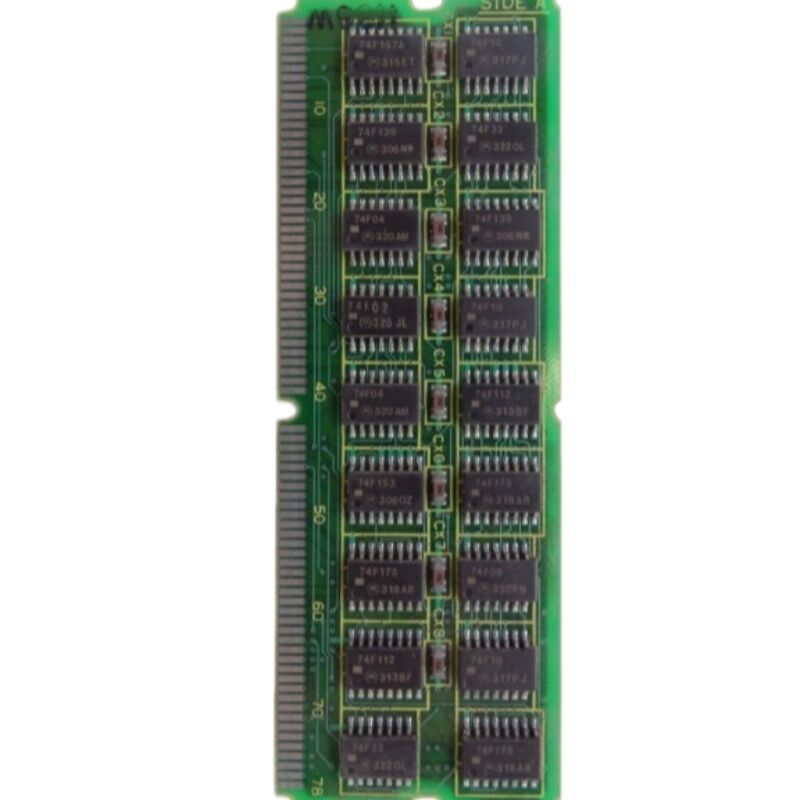

Ge Fanuc A20B-2900-0430 Dochterbord A20B29000430 A2OB-29OO-O43O

FANUC A20B-2900-0430 | A20B-2900 Serie Besturings-PCB Module — FANUC CNC Systemen, Japanse Oorsprong

Onderdeelnummer: A20B-2900-0430

Fabrikant: FANUC Corporation (Japan)

Producttype: Besturings-PCB Module

Board Serie: A20B-2900

Toepassing: FANUC CNC systeemautomatisering

Overzicht

De A20B-2900-0430 is een printplaatmodule uit de A20B-2900 serie van FANUC — een brede familie van PCB-modules die de pre-i-serie CNC-controllers van FANUC bedient, waaronder Series 15, 16, 18, 20 en 21.

De A20B-2900 familie omvat geheugenmodules, systeem besturingsmodules, spindelinterfacekaarten, servo-interfacekaarten en grafische modules. Elke variant binnen de serie vervult een specifieke, gedefinieerde functie in de controller waarin deze is geïnstalleerd.

De -0430 is zo'n variant en draagt zijn specifieke capaciteit bij aan het CNC-systeem dat het ondersteunt.

FANUC bouwde de CNC-controllers van Series 16 tot en met 21 rond een modulaire plug-in board filosofie.

Het hoofd-CPU-bord bood de structurele en elektrische ruggengraat, en plug-in modules leverden de specifieke functies die de mogelijkheden van de controller definieerden: welke spindelinterface het gebruikte, hoeveel geheugen het had, welke I/O-verbindingen beschikbaar waren, welke grafische weergave de operator had.

Deze filosofie stelde FANUC in staat om één hoofdkaart te configureren voor veel verschillende machine-toepassingen door simpelweg de juiste combinatie van plug-in modules te selecteren.

De A20B-2900-0430 neemt zijn gedefinieerde positie in deze modulaire architectuur in.

Zijn functie binnen de controller dient de automatisering van de machine op een manier die consistent is met de gevestigde rol van de A20B-2900 serie boards.

Het board wordt vervaardigd in Japan, gebouwd volgens de industriële productienormen van FANUC, en ontworpen voor continu gebruik in de CNC-kastomgeving.

Belangrijkste Specificaties

De A20B-2900 Serie — Module Diversiteit in Eén Familie

De breedte van de A20B-2900 serie is een van de onderscheidende kenmerken van de pre-i-serie modulaire architectuur van FANUC.

Binnen één seriedesignatie produceerde FANUC modules die varieerden van eenvoudige SRAM-chips op een dochterbord tot complexe systeem besturingsmodules met geïntegreerde spindelinterfaces, FROM-opslagmodules van verschillende capaciteiten, DRAM-modules voor werkgeheugen, CRT-besturingsmodules voor het weergavesysteem, en servo-interfacekaarten voor drivecommunicatie.

Deze diversiteit was het punt.

Dezelfde hoofd-CPU-kaart kon een draaibank bedienen die een analoge spindelinterface nodig had, een bewerkingscentrum dat een seriële spindel vereiste, een systeem met een 9-inch CRT-scherm, en een machine met een kleiner LCD-paneel — allemaal door de juiste A20B-2900 variant te selecteren voor elke functiepositie.

De machinebouwer koos de combinatie die paste bij het ontwerp van hun machine. FANUC produceerde de modules.

De A20B-2900-0430 past binnen dit ecosysteem als één specifieke module voor één specifieke functie in een of meer van deze controllerconfiguraties.

De aanwezigheid ervan in het module-aanbod van de controller definieert een deel van de capaciteiten van die controller.

Modulaire Architectuur en Onderhoudbaarheid

Het modulaire ontwerp van de A20B-2900 serie controllers heeft een direct praktisch voordeel voor machine-eigenaren: gerichte vervanging. Wanneer een module defect raakt, hoeft alleen die module te worden vervangen. Het hoofd-CPU-bord en alle andere modules blijven in gebruik.

Dit is de juiste onderhoudsreactie — het vervangen van de geïdentificeerde defecte module, niet de complete controllerassemblage.

Het bereiken van dit voordeel vereist correcte foutidentificatie.

Een enkele modulefout produceert doorgaans alarmen die verband houden met de functie van die module, terwijl andere controllerfuncties intact blijven.

Een geheugenmodulefout produceert geheugen-gerelateerde alarmen.

Een spindelinterface modulefout produceert spindelcommunicatie-alarmen. Een I/O-modulefout produceert I/O-linkfouten.

Deze alarmcategorieën helpen de diagnose te richten op de specifieke modulefamilie.

Voor de A20B-2900-0430 is de diagnostische aanpak om de geproduceerde alarmcodes te identificeren, deze te relateren aan het functiegebied dat ze aangeven, en te bevestigen of dat functiegebied overeenkomt met de positie van deze module in de controller.

Raadpleging van de hardwarehandleiding van de controller en de documentatie van de alarmcodes biedt de koppeling van alarmcode naar moduletype.

Beschikbaarheid van Legacy Modules

De A20B-2900 serie werd geproduceerd voor de pre-i-serie CNC-platforms van FANUC. FANUC heeft de oorspronkelijke productie van deze modules jaren geleden stopgezet, na de overgang naar de i-serie controllergeneratie. De machines die ze gebruiken zijn nog steeds in gebruik.

De aftermarket-toeleveringsketen ondersteunt deze machines effectief.

Geteste surplusmodules van machine-ontmanteling bieden de primaire bron van vervangingseenheden. Professioneel gerenoveerde modules — waarbij belangrijke componenten worden vervangen en het board functioneel wordt getest — bieden meer vertrouwen dan ongeteste surplus.

Reparatiediensten die op componentniveau werken, kunnen defecte modules die echt repareerbaar zijn herstellen, waardoor de beschikbaarheid van functionele eenheden wordt verlengd, zelfs als het totale aanbod geleidelijk afneemt.

Bij het inkopen van een vervangende A20B-2900-0430 moet het onderdeelnummer exact worden bevestigd.

De A20B-2900 serie bevat veel varianten, en de fysieke gelijkenis tussen varianten kan misleidend zijn. Lees het onderdeelnummer van het etiket van het geïnstalleerde board en koop dat exacte nummer.

Veelgestelde Vragen

V1: Het alarm dat door de controller wordt geproduceerd, wijst naar het functiegebied dat de A20B-2900-0430 bedient. Hoe kan de fout worden bevestigd als de module voordat een vervanging wordt besteld?

Controleer eerst de connector van het board. Verwijder en plaats deze opnieuw, inspecteer de contacten op schade of vervuiling, en test opnieuw.

Een losse of vuile connector kan alarmen in het functiegebied produceren die lijken op modulefouten.

Als het alarm aanhoudt na bevestigde opnieuw plaatsen van de connector, wissel de verdachte module dan uit met een bekende goede module van een compatibele bron, indien beschikbaar.

Als het alarm bij de positie blijft, ongeacht welke module is geïnstalleerd, dan zit de fout in het socketgebied van het hoofdboard, niet in de module.

V2: Na het vervangen van de A20B-2900-0430 toont de controller een nieuw alarm dat er voorheen niet was. Het oorspronkelijke alarm is verdwenen. Wat is er gebeurd?

Een nieuw alarm na modulevervanging geeft doorgaans aan dat de vervangende module een andere functionele configuratie heeft dan het origineel, of dat de systeemsoftware de nieuwe module moet herkennen en initialiseren.

Controleer of het onderdeelnummer van de vervangende module exact overeenkomt met het origineel.

Als dat zo is, controleer dan of de controller een parameter moet instellen die de configuratie van de module herkent.

In sommige A20B-2900 serieconfiguraties is een parameterwijziging nodig om de aanwezigheid van de nieuwe module aan de controller software te melden.

V3: De module lijkt fysiek onbeschadigd. Is het de moeite waard om reparatie te proberen in plaats van vervanging?

Fysieke inspectie detecteert duidelijke fouten — doorgebrande componenten, gebarsten condensatoren, beschadigde sporen — maar veel elektronische componentfouten vertonen geen zichtbare tekenen.

Een condensator kan elektrisch falen terwijl hij er intact uitziet.

Een IC kan degraderen tot marginale werking zonder zichtbaar bewijs.

Als de module consistente foutsignalen produceert en de connector is bevestigd als goed, dan is het board intern defect.

Reparatie door een gekwalificeerde technicus is het overwegen waard voor A20B-2900 modules gezien hun schaarste, maar de reparatie moet functionele tests in de controller omvatten om te bevestigen dat de fout is opgelost.

V4: Hoe moet een reserve A20B-2900-0430 module worden opgeslagen voor toekomstig gebruik?

Opslaan in originele of equivalente antistatische verpakking. Bewaren op stabiele kamertemperatuur, weg van extreme vochtigheid en temperatuurschommelingen.

Inspecteer de connectorcontacten jaarlijks — vervuiling en oxidatie op koperen contacten nemen met de tijd toe.

Als het board batterij-gevoed geheugen bevat of een back-upbatterij heeft, controleer dan regelmatig de batterijspanning en vervang deze voordat deze onder de retentiedrempel daalt. Label het opgeslagen board duidelijk met het onderdeelnummer en de datum waarop het is opgeslagen.

V5: De machine staat gepland voor een complete CNC-upgrade. Is de A20B-2900-0430 specifiek voor de huidige controller, of kan deze worden hergebruikt in een vervangend CNC-systeem?

A20B-2900 serie modules zijn specifiek voor de controllerarchitecturen van de pre-i-serie FANUC platforms.

Als de CNC-upgrade de controller vervangt door een modern i-serie of nieuwer platform, kunnen de oude modules niet worden overgenomen — de nieuwe controller gebruikt een compleet ander moduleformaat, backplane-architectuur en softwareomgeving.

De A20B-2900-0430 zal geen plaats hebben in de nieuwe controller.

Bewaar deze als reserve voor de originele controller alleen als die controller elders in gebruik blijft, of voer deze verantwoord af zodra de upgrade is voltooid.
