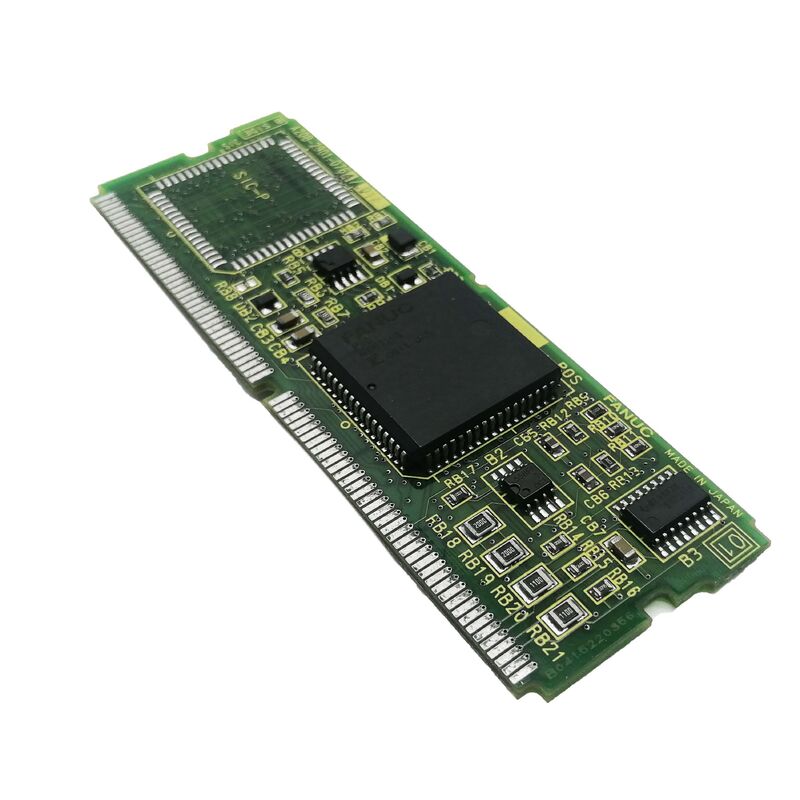

1 pc Gebruikt Fanuc A20B-2900-0672 PC-bord A20B29000672 A2OB-29OO-O672

FANUC A20B-2900-0672 | Seriële spindelmodule — CNC-spindelinterface uit de A20B-2900-serie

Seriële spindelinterface: wat deze module doet

De A20B-2900-0672 is een seriële spilmodule uit de A20B-2900-serie van FANUC: de insteekkaart die de seriële communicatieverbinding verzorgt tussen de CNC-besturingseenheid en de spilversterker (SPM). In de CNC-architectuur van FANUC verving de seriële spilinterface de eerdere analoge spiluitgang door een digitale seriële link. De spilmodule aan de kant van de CNC-besturingskaart ontvangt snelheidsopdrachten van de spilbesturingsfunctie van de CNC, verzendt deze via de seriële verbinding naar de SPM en stuurt feedback over het spiltoerental en alarmgegevens terug naar de CNC.

De A20B-2900-serie omvat de seriële en analoge spindelinterfacemodules die worden gebruikt in meerdere FANUC CNC-generaties. Het achtervoegsel -0672 identificeert deze specifieke variant binnen de serie; elk achtervoegsel verwijst naar een gedefinieerde CNC-systeempositie en communicatieconfiguratie. Aangrenzende varianten in de A20B-2900-serie bedienen verschillende CNC-generaties of -configuraties en zijn niet uitwisselbaar zonder de specifieke bordpositie en het CNC-model te bevestigen.

Wanneer de A20B-2900-0672 uitvalt, verliest de CNC de communicatie met de spilversterker. De spil kan niet worden bediend en de machine kan geen snijbewerkingen uitvoeren. De fout presenteert zich doorgaans als een spilalarm of een spilcommunicatiealarm op de CNC, zelfs als de spilversterker en de motor fysiek intact zijn.

Belangrijkste specificaties

Serieel versus analoog: waarom het interfacetype ertoe doet

FANUC CNC-besturingen gebruiken een seriële spilinterface of een analoge spilinterface om de spilversterker aan te sturen. Deze twee interfacetypen zijn niet uitwisselbaar: een seriële spindelmodule kan geen spindelversterker met analoge interface aansturen, en omgekeerd.

De seriële interface verzendt digitale snelheidsopdrachten, feedback en diagnostische gegevens via een glasvezel- of kabelverbinding tussen de CNC-module en de SPM. De A20B-2900-0672 is van het type seriële interface. Controleer of de geïnstalleerde spindelversterker ook een SPM met seriële interface is voordat u deze module als vervanging specificeert. Een analoge spindelmodule (aangeduid met "-xxxx analog" in de servicedocumentatie) is vereist als de machine een spilaandrijving met analoge interface gebruikt.

Veelgestelde vragen

Vraag 1: Hoe onderscheidt een spilmodulestoring zich van een spilversterkerstoring?

Een spilmodulefout presenteert zich als een communicatiealarm tussen de CNC en de SPM; de CNC kan de seriële verbinding van de spil niet tot stand brengen of onderhouden. Een fout in de spindelversterker presenteert zich als een alarm op de SPM-unit zelf (LED-codes of alarmuitlezing op de SPM-zijde). Als de SPM een communicatiealarm weergeeft terwijl de SPM-hardware onbeschadigd lijkt, is de spindelmodule aan de CNC-zijde de verdachte.

V2: Moet voor het vervangen van de A20B-2900-0672 de spilparameter opnieuw worden ingevoerd?

Spilmotorparameters worden opgeslagen in het hoofdgeheugen van de CNC-controller, niet in de spilmodule zelf. Bij een vergelijkbare vervanging blijven de spilparameters ongewijzigd. Controleer of de parameters van het spilmotortype correct zijn na installatie en bevestig de normale werking van de spil met verlaagde snelheid voordat u terugkeert naar de productie.

Vraag 3: Zijn varianten van de A20B-2900 seriële spindelmodule uitwisselbaar?

Nee. Elk achtervoegsel in de A20B-2900-serie verwijst naar een specifiek CNC-systeemslot en een specifieke configuratie. Het vervangen van een ander achtervoegsel -xxxx kan communicatiefouten veroorzaken of de CNC kan de spilmodule mogelijk niet detecteren. Controleer A20B-2900-0672 specifiek op het label van de geïnstalleerde kaart.

V4: De machine geeft een spilalarm weer zonder fysieke schade aan de spil. Wat moet er gecontroleerd worden?

Controleer eerst of de seriële verbindingskabel tussen de spindelmodule en de SPM intact is en aan beide uiteinden goed op zijn plaats zit. Een beschadigde glasvezelkabel of losse connector veroorzaakt spindelcommunicatiealarmen die identiek zijn aan een modulestoring. Als wordt bevestigd dat de kabel goed is, wordt de A20B-2900-0672-module de foutbron.

Vraag 5: Hoe wordt de A20B-2900-0672 verkregen?

Via de FANUC CNC-reserveonderdelen-aftermarket – moduledealers uit de A20B-2900-serie en FANUC-reparatiespecialisten. Controleer A20B-2900-0672 specifiek op het geïnstalleerde bordlabel. De A20B-2900-familie omvat een groot aantal CNC-interfacemodules; het exacte achtervoegsel is de selectieparameter.
