FANUC A20B-2900-0681 dochtermaatschappij A2OB-29OO-O681 A20B29000681

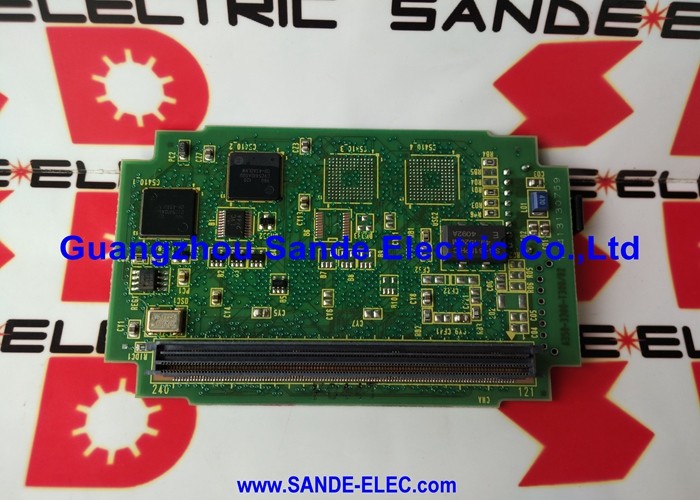

A20B-2900-0681 | FANUC 512K SRAM-module - Parameter- en programma-opslag met batterijvoeding / plug-in CNC-geheugenmodule

SRAM in FANUC CNC-systemen: permanente operationele gegevens

Terwijl FROM (Flash ROM) de CNC-systeemsoftware opslaat en DRAM het werkgeheugen van de CPU levert, vervult SRAM een duidelijke derde rol: het slaat de gegevens op die bepalen hoe de CNC zich op zijn specifieke machine gedraagt ​​en welke programma's in zijn geheugen worden geladen.

CNC-parameters:Asversterkingen, softwarelimieten, acceleratie-/deceleratiesnelheden, spilsnelheidslimieten, communicatie-instellingen en honderden andere machinespecifieke waarden. Zonder deze parameters kan de CNC-software niet correct functioneren op de machine waarop deze is geïnstalleerd.

Deelprogramma's:De G-codeprogramma's die door de operator of programmeur zijn gemaakt voor het produceren van onderdelen. De SRAM bevat de programmabibliotheek - alle opgeslagen programma's zijn toegankelijk zonder externe media.

Gereedschapsgegevens:Gereedschapslengte-offsets, gereedschapsradius-offsets en beheergegevens van de gereedschapslevensduur.

Werkverschuivingen:Werkcoördinaat-nulpuntinstellingen voor elke programmaopstelling.

Al deze gegevens bevinden zich in het SRAM en worden bewaard door de back-up van de lithiumbatterij, zelfs als de machine is uitgeschakeld.

Belangrijkste specificaties

Batterijback-up: de cruciale afhankelijkheid

De SRAM behoudt zijn inhoud door middel van lithiumbatterijvoeding. De rol van de batterij is eenvoudig maar cruciaal: als deze defect raakt, gaat alle SRAM-inhoud verloren de volgende keer dat de machine wordt uitgeschakeld.

Preventief batterijonderhoud is de belangrijkste routine voor met SRAM uitgeruste CNC-systemen:

• Controleer de accuspanning jaarlijks
• Vervangen voordat de spanning onder de gespecificeerde drempel daalt (meestal 3 V voor een lithiumcel van 3,6 V)
• Voer altijd een volledige SRAM-back-up uit voordat u de batterij vervangt

Een defecte SRAM-batterij veroorzaakt geen onmiddellijk verlies; gegevens blijven behouden zolang de hoofdstroom is ingeschakeld. Het verlies treedt op wanneer de machine wordt uitgeschakeld terwijl een lege accu is geïnstalleerd.

Toepassingsscenario's

Vervanging van SRAM-module:Een FANUC CNC ontwikkelt geheugenfouten: RAM-pariteitsalarmen of beschadigde parameterwaarden die niet kunnen worden gecorrigeerd door deze opnieuw in te voeren. De A20B-2900-0681 SRAM-module wordt als defect geïdentificeerd. Nadat een back-up van alle gegevens is gemaakt, wordt de vervangende module geplaatst en worden alle parameters en programma's hersteld vanaf een back-up.

Uitbreiding programmageheugen:De bestaande SRAM-module van een CNC-systeem heeft zijn capaciteit bereikt en er is geen ruimte voor extra programma's. De A20B-2900-0681 biedt extra SRAM om de capaciteit van de programmabibliotheek te vergroten.

Veelgestelde vragen

Vraag 1: Kan A20B-2900-0681 de bestaande SRAM-module in de CNC vervangen of aanvullen?

SRAM-modules in FANUC CNC-systemen nemen gedefinieerde slots in op het moederbord of in de CNC-kaarthouder. De A20B-2900-0681 wordt geïnstalleerd in het toepasselijke SRAM-moduleslot. Of het een bestaande module aanvult of vervangt, hangt af van de hardwareconfiguratie van de CNC; sommige configuraties ondersteunen meerdere SRAM-modules voor uitgebreide capaciteit. Bevestig dit uit de hardwaredocumentatie van de specifieke CNC.

Vraag 2: Wat gebeurt er met opgeslagen programma's als de A20B-2900-0681 wordt vervangen?

Alle SRAM-inhoud (programma's, parameters, offsets) gaat verloren wanneer de module wordt verwijderd en de batterijback-up wordt losgekoppeld. Voer een volledige back-up uit via de ALL IO-functie van de CNC voordat u de SRAM-module verwijdert.

Vraag 3: Hoe controleer ik of de batterij in de A20B-2900-0681 vervangen moet worden?

De CNC geeft een batterijwaarschuwingsalarm weer wanneer de batterijspanning de waarschuwingsdrempel bereikt. Dit alarm verschijnt voordat de batterij volledig leeg is; er is doorgaans tijd om de vervanging van de batterij te plannen en uit te voeren terwijl de hoofdstroomvoorziening behouden blijft. Verwijder nooit de module en schakel de CNC nooit uit nadat u de batterijwaarschuwing heeft ontvangen, totdat de batterij is vervangen.

Vraag 4: Is A20B-2900-0681 compatibel met CNC-systemen uit de serie 16, 18 en 21?

De A20B-2900-geheugenmodulefamilie is geschikt voor meerdere FANUC CNC-generaties. De aangrenzende A20B-2900-0680 is bevestigd voor serie 16/18/21. De A20B-2900-0681 bedient dezelfde platformfamilie als de 512K SRAM-begeleidende module. Bevestig uit de specifieke CNC-hardwaredocumentatie dat deze module is gespecificeerd voor het geïnstalleerde CNC-model voordat u bestelt.

V5: Waarin verschilt SRAM van FROM in de FANUC CNC-geheugenterminologie?

VAN (Flash ROM): Niet-vluchtig, geen batterij nodig. Slaat CNC-systeemsoftware (besturingsfirmware) op. Niet vaak geschreven (alleen software-updates). De inhoud wordt tijdens het opstarten in DRAM geladen voor uitvoering.

SRAM (A20B-2900-0681): Vluchtig (heeft batterijback-up nodig om de stroom uit te houden). Slaat parameters, programma's en offsets op. Regelmatig geschreven (elke parameterwijziging, elke programmawijziging). Behoudt werkgegevens voor onbepaalde tijd met batterij.

Beide bevinden zich in plug-inmodules; beide zijn nodig voor CNC-bediening; geen van beide kan de ander vervangen.
