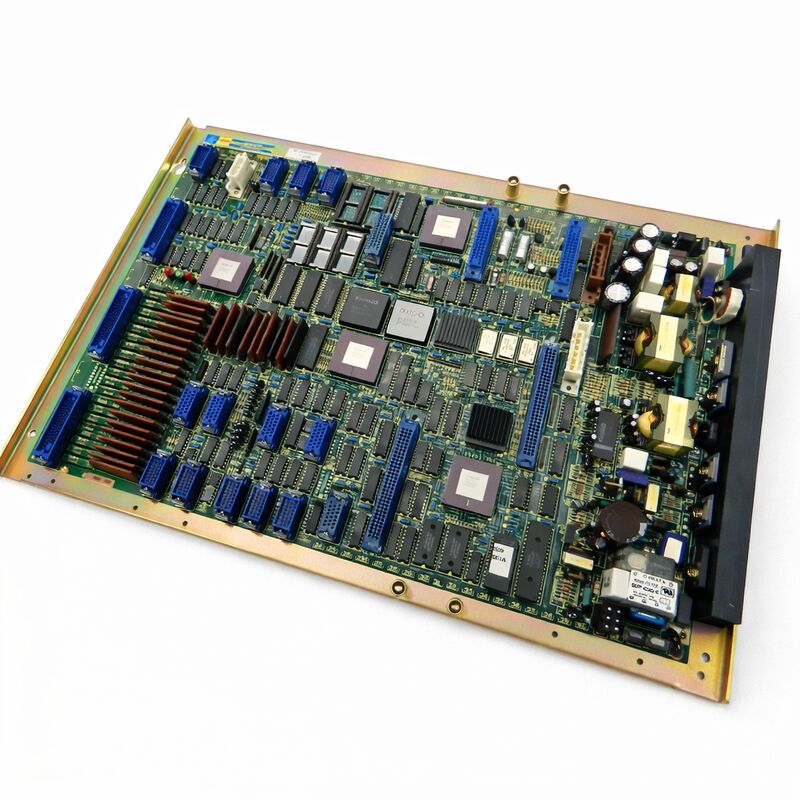

FANUC A16B-1010-0170

Deelnummer:A16B-1010-0170

Vervaardiger:FANUC Corporation (Japan)

Productsoort:Master PCB / Main Control Board

Aanduiding:0TE Master PCB

Status:Afgesloten door fabrikant

Overzicht

De A16B-1010-0170 is de master PCB voor het FANUC Series 0TE CNC-besturingssysteem.

Als de master-PCB faalt, faalt de CNC volledig.Geen ander bord in de controller draagt hetzelfde gewicht.

De A16B-1010-serie omvat de master-PCB-familie voor FANUC's CNC-generatie van serie 0.Verschillende achtervoegselnummers identificeren verschillende varianten binnen de 0-serie familie, elk afgestemd op een specifiek model.

De -0170 is de 0TE variant. Het is niet uitwisselbaar met boards voor andere modellen in dezelfde generatie, zelfs die die er fysiek vergelijkbaar uitzien.

Deze plaat is door de fabrikant stopgezet en wordt niet meer geproduceerd door FANUC.

De geïnstalleerde basis van machines met bedieningssystemen van de serie 0TE is de enige vraag die bestaat naar dit onderdeel en die vraag is reëel.EDM-apparatuur, en andere toepassingen waar serie 0TE op grote schaal werd ingezet.

Belangrijkste specificaties

Wat de master-PCB controleert

De master PCB in een serie 0 CNC-systeem is de systeemhub. Het bevat de hoofd CPU, de servo LSI voor asbesturing en de interface logica die verbinding maakt met de andere boards in de controller.Elk ander bord in de kast communiceert via of naar de master PCB.

Axis positie commando's komen hier vandaan.

De servo loop loopt hier. PMC ladder execution wordt hier beheerd. Wanneer de operator op een knop op het MDI-paneel drukt, bereikt het signaal het master PCB. Wanneer de M-code van de machine koelmiddel vraagt, wordt het gemeld.het master PCB verwerkt het.

De omvang van de rol van dit bord verklaart waarom een master-PCB-fout de hele machine offline brengt, terwijl een storing in de meeste andere boards alleen een specifieke functie beïnvloedt.

Op machines van de serie 0TE, die doorgaans CNC-draaiblokken, draaicentrums en draad-EDM-systemen zijn, is het hoofdcombinatiebord verantwoordelijk voor de asconfiguratie die geschikt is voor deze machines.

De 0TE-variant weerspiegelt de functionele en elektrische vereisten van deze specifieke toepassing.

Het verkrijgen van een niet meer vervaardigd bord

FANUC stopte met de productie van de A16B-1010-0170 omdat de serie 0-generatie werd vervangen door nieuwere besturingsplatformen.

Iedere beschikbare eenheid is ofwel een oorspronkelijk overschot (nieuw opgeslagen, maar niet gebruikt) ofwel een gerenoveerde/herstelde eenheid die uit het veld is gehaald.

Overtollige eenheden zijn bij voorkeur indien beschikbaar.

Er is geen tijdsbesteding en er is geen geschiedenis van storingen in het veld.op voorwaarde dat de reparatiebron vóór de verkoop volledige ervaring heeft met FANUC-master-PCB's van serie 0 en testplaten.

Op de markt voor oudere FANUC-platen bestaan vervalsingen.

Dit is niet theoretisch. Platen met onjuiste onderdelennummers op etiketten, onjuiste bestanddelenpopulaties of eenvoudigweg mislukte platen die als functionele eenheden worden verpakt, circuleren wel.Aankoop bij leveranciers die de oorsprong en testresultaten kunnen bevestigen.

Overwegingen voor de installatie

Het vervangen van de master PCB in een serie 0TE controller vereist een volledige systeemgegevensherstel.Het bord zelf wordt geïnstalleerd in de regelaar rack in de positie die is gedefinieerd door de machine documentatie.

Er moet een parameterset worden geladen die overeenkomt met de configuratie van de machine.

Dit omvat machine-specifieke servovergrotingsinstellingen, asbewegingslimieten en PMC-I/O-toewijzingen.

De parameters moeten altijd worden gecontroleerd in vergelijking met de machinedocumentatie voordat assen na een vervanging van het hoofd PCB worden gebruikt.

Veelgestelde vragen

Q1: De serie 0TE controller wordt aangesloten, maar geeft onmiddellijk een systeemalarm.

Startwaarschuwingen op serie 0 CNC-systemen bevatten vaak een twee-cijferige alarmcode.

Codes in de 900-serie geven doorgaans aan dat er hardwarefouten zijn met de master-PCB of de nauw verbonden circuits.

De alarmcode beperkt de diagnose aanzienlijk voordat een hoofd PCB-fout wordt verondersteld.

V2: Kan de A16B-1010-0170 op onderdeelniveau worden gerepareerd?

Reparatie op onderdeelniveau is mogelijk voor ervaren technici die toegang hebben tot FANUC-schema's van serie 0 en geschikte testapparatuur.

Veel voorkomende storingsmodussen zijn batterijcircuitfouten, condensatordegradatie en servo LSI-schade door vermogensovergangen.

Er is geen onafhankelijke leverancier voor de eigen FANUC LSI-apparaten op dit bord. Als de servo LSI is uitgevallen, is vervanging van het bord de enige haalbare weg.

V3: De parameters werden niet gereserveerd voordat de master-PCB niet werkte.

Niet direct van een mislukte raad in de meeste gevallen.Als het bord een gedeeltelijke fout heeft het wordt aangedreven, maar alarmen sommige parameters kunnen nog steeds worden gelezen via de CNC-interface voordat het bord wordt verwijderdEen dood bord levert niets op.

Als er geen back-up bestaat, moeten de parameters handmatig worden ingevoerd uit de documentatie van de machine of uit de gegevens van de machinebouwer.

V4: Is het noodzakelijk om bij het vervangen van de A16B-1010-0170 aan het niveau van de raad van bestuur te voldoen?

De herzieningsniveaus binnen hetzelfde onderdeelnummer geven doorgaans aan dat de PCB-uitleg verandert zonder dat deze de functie beïnvloedt.

In de meeste gevallen is elke herziening van de A16B-1010-0170 een geldige vervanging van een andere.

Voor machines met zeer specifieke softwareversies of wijzigingsgeschiedenis moet echter vóór installatie de compatibiliteit met de servicedocumentatie worden bevestigd.

V5: De machine is al een aantal jaren inactief. De controller wordt ingeschakeld, maar gaat niet. Is dit een master PCB probleem?

Verlengde rustperiodes veroorzaken verlies van batterijgestuurde SRAM-gegevens als de back-upbatterij niet wordt onderhouden.

Een machine die na lange opslag niet meer kan draaien, heeft vaak zijn parameterset verloren, niet een defect master-PCB.

Als de batterij leeg is en de parameters verdwenen zijn, herstellen van back-up of handmatig opnieuw invoeren.

Als de parameters aanwezig en geldig zijn, maar de machine nog steeds niet zal werken, gaat u verder met het diagnosticeren van de hardware.
