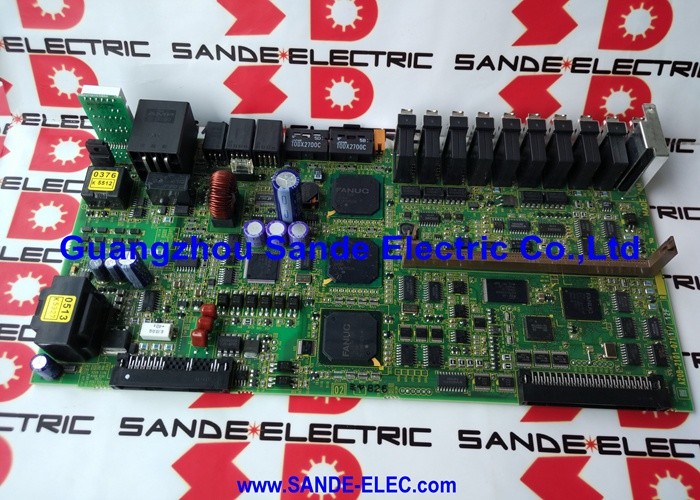

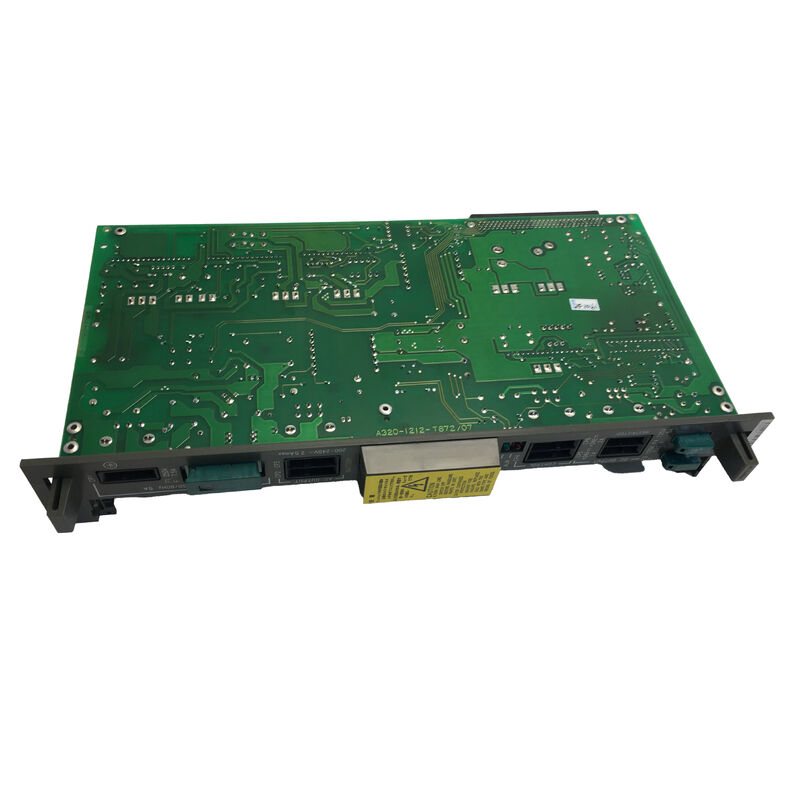

A16B-1200-0880 Fanuc-printplaat A16B12000880 AI6B-I2OO-O88O

A16B-1200-0880 | FANUC Power Mate A en B servobesturingsprintplaat - Compacte CNC-servoaandrijfkaart

FANUC Power Mate — Compacte CNC-servobesturing

De FANUC Power Mate-serie vertegenwoordigt een klasse compacte CNC-controllers die zijn ontworpen om rechtstreeks te worden geïntegreerd met servoaandrijfsystemen. Waar standaard FANUC CNC-systemen een aparte schakelkast gebruiken die is aangesloten op standalone servodrives, integreert de Power Mate de CNC-besturingsintelligentie in of naast de drivehardware zelf.

De A16B-1200-0880 is de speciale servobesturingsprintplaat voor zowel Power Mate A- als Power Mate B-controllers. Het beheert de uitvoering van de servolus en de stuursignalen voor de assen die worden aangedreven door het Power Mate-systeem.

Belangrijke productinformatie

Servobesturing PCB-functie

De A16B-1200-0880 voert de servo-asbesturingsfunctie uit binnen het Power Mate-systeem:

Uitvoering van snelheidslus:De servobesturingsprintplaat ontvangt positiecommando's van de CNC-CPU van de Power Mate en voert de snelheidsregellus uit, waarbij het motorsnelheidscommando wordt berekend dat nodig is om de opgedragen positie met de vereiste snelheid te bereiken.

Huidige regelinterface:De servo-PCB levert de stuursignalen aan de vermogenstrap van de aandrijving en regelt de motorstroom die het vereiste koppel produceert.

Feedbackinterface:Encoderfeedback van de servomotor wordt aangesloten op de servobesturingsprintplaat, waardoor de snelheids- en positielussen in realtime worden gesloten.

Toepassingsscenario's

Power Mate A servobesturingsfout:Een FANUC Power Mate A-controller ontwikkelt servo-alarmen: asbewegingsstops en servofoutcodes worden weergegeven. De A16B-1200-0880 wordt geïdentificeerd als de PCB-fout van de servobesturing. Vervanging herstelt de servo-asbesturing.

Onderhoud Power Mate B:Een met Power Mate B uitgeruste slijpmachine ondergaat gepland onderhoud. De servobesturingsprintplaat A16B-1200-0880 wordt vervangen als onderdeel van de vernieuwing van de aandrijfelektronica.

Veelgestelde vragen

Vraag 1: Wat is de FANUC Power Mate en waarin verschilt deze van een standaard FANUC CNC?

De Power Mate is een compacte CNC-controller geïntegreerd met of direct grenzend aan het servoaandrijfsysteem. Standaard FANUC CNC's (serie 0, 16, 18) zijn machinecontrollers met volledige functionaliteit in een aparte kast. De Power Mate is ontworpen voor eenvoudigere toepassingen met één tot beperkte as: CNC-functionaliteit in een compacte vormfactor, waarbij servoaandrijvingen rechtstreeks worden bestuurd zonder een volledige CNC-kastinstallatie.

V2: Is de A16B-1200-0880 geschikt voor zowel Power Mate A als Power Mate B?

Ja. De servobesturingsprintplaat A16B-1200-0880 is bevestigd voor zowel Power Mate A- als Power Mate B-controllers. Beide delen deze gemeenschappelijke servobesturingskaartarchitectuur. Het compatibele controllermodel bepaalt eventuele software- of parameterverschillen; de hardwarekaart zelf is voor beide varianten hetzelfde.

V3: Welke servo-alarmen duiden op een A16B-1200-0880-fout?

Servofouten die verband houden met de servobesturingsprintplaat verschijnen doorgaans als servoversterkeralarmen, stroomlusfouten of snelheidsregelfouten op het alarmdisplay van de Power Mate. Deze onderscheiden zich van encoderalarmen (die naar de motor of encoderkabel verwijzen) en van voedingsfouten. Als de encoder en de voeding in orde zijn, maar de servo-alarmen blijven bestaan, is de A16B-1200-0880 de volgende diagnostische stap.

V4: Moet voor het vervangen van A16B-1200-0880 de servoparameter opnieuw worden ingevoerd?

Servoparameters voor de Power Mate-assen bevinden zich in het parametergeheugen van de controller – gescheiden van de servobesturingsprintplaat. Na het plaatsen van het vervangende bord past de Power Mate de bestaande servoparameters opnieuw toe. Controleer de servorespons bij lage snelheid voordat u terugkeert naar de productie. Als het parametergeheugen van de Power Mate ook is aangetast, herstel dan vanaf een back-up voordat u gaat testen.

Vraag 5: Welke ESD-voorzorgsmaatregelen zijn van toepassing bij het hanteren van A16B-1200-0880?

Behandelen met een geaarde antistatische polsband op een ESD-veilige mat. De servobesturingsprintplaat bevat elektrostatisch gevoelige componenten. Opslaan en transporteren in antistatische verpakking. Schakel de Power Mate-controller volledig uit en controleer of alle aandrijfcondensatoren zijn ontladen voordat u dit bord verwijdert of plaatst.
