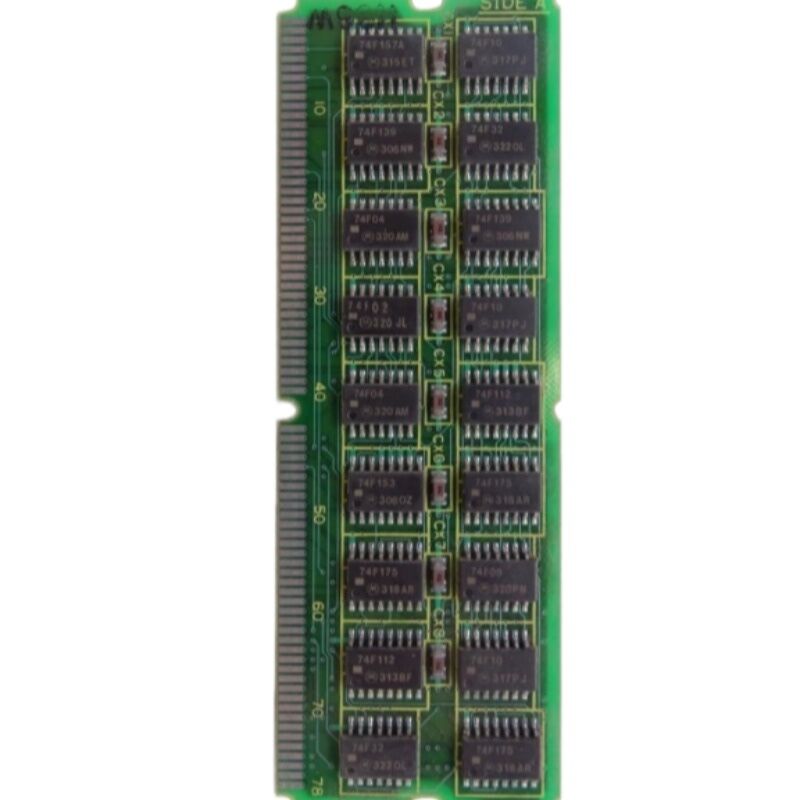

FANUC A20B-2900-0930 | CPU Module 80386SX — Serie 18-A / 21, Japan Origin, Discontinued

Onderdeelnummer: A20B-2900-0930

Fabrikant: FANUC Corporation (Japan)

Producttype: CPU Module (MPU Board)

Processor: Intel 80386SX (i386sx)

Board Serie: A20B-2900

Compatibele Systemen:FANUC Series 18-A, Series 21 en compatibel

Status: Niet meer geproduceerd door fabrikant

Overzicht

De A20B-2900-0930 is de CPU-module voor FANUC Series 18-A CNC-systemen en dient als hoofd- of sub-CPU in Series 21 en compatibele controllers.

Het is de printplaat die de centrale verwerkingseenheid bevat — een Intel 80386SX — samen met de omringende ondersteunende circuits die de processor functioneel maken binnen de CNC-architectuur: klokgeneratie, busbuffering, geheugeninterface-logica en de verbindingen met de hoofd-CPU-kaart waarop deze is aangesloten.

In FANUC's modulaire controlarchitectuur is de CPU niet direct geïntegreerd op het hoofdboard. Het neemt zijn eigen plug-in module in beslag.

Dit maakt het mogelijk om de processor-module onafhankelijk te vervangen als deze defect raakt, en het stelde FANUC in staat om verschillende verwerkingsmogelijkheden op hetzelfde hoofdboardplatform aan te bieden door verschillende CPU-modules te monteren.

De A20B-2900-0930 bevat de 80386SX — Intel's 32-bits processor met een 16-bits externe databus, gepositioneerd als een efficiënte en kosteneffectieve verwerkingsoplossing toen deze controllers werden geproduceerd.

De CNC-controller kan niet functioneren zonder deze module. Het is de verwerkingskern waarvan alle andere functies in de controller afkomstig zijn.

Wanneer deze module defect raakt, start de controller niet op. Er is geen oplossing — de module moet worden vervangen en de software opnieuw worden geladen voordat de machine weer kan draaien.

Belangrijkste Specificaties

De 80386SX — Verwerkingskern van zijn Generatie

De Intel 80386SX was een prominente processor in industriële embedded computing gedurende de late jaren '80 en begin jaren '90.

Het bood 32-bits interne verwerkingscapaciteit — wat betekent dat het intern met 32-bits datawaarden kon werken — terwijl het een 16-bits databus gebruikte om te communiceren met extern geheugen en randapparatuur. Deze combinatie bood sterke computationele prestaties tegen lagere systeemkosten dan de volledige 32-bits bus 80386DX.

Voor CNC-besturingstoepassingen is niet de kloksnelheid op zichzelf belangrijk, maar het vermogen van de processor om besturingstaken uit te voeren — interpolatie, servo-positieberekening, PMC-ladderverwerking, communicatiebeheer en weergave rendering — binnen de vereiste timingcycli.

De 80386SX bood de benodigde ruimte die de Series 18-A besturing vereiste voor zijn generatie machinebewerkingstoepassingen.

FANUC gebruikte deze processor in meerdere controller varianten van dezelfde generatie, en de CPU-module architectuur maakte het mogelijk om hetzelfde hoofdboard te gebruiken met verschillende processorsnelheden of -typen door de CPU-module te verwisselen.

Hoofd-CPU versus Sub-CPU Rol

De A20B-2900-0930 vervult twee verschillende rollen, afhankelijk van de specifieke controller waarin deze is geïnstalleerd.

In kleinere systemen — de Series 21 Model B is een specifiek voorbeeld — fungeert deze module als de hoofd-CPU.

De Series 21 is een compacter controlplatform waar deze CPU-module de primaire verwerkingslast draagt.

Hetzelfde fysieke board vervult deze rol met hogere verantwoordelijkheid.

In grotere systemen — Series 18-A — kan het hoofd-CPU-board een krachtigere primaire processor bevatten, waarbij de A20B-2900-0930 functioneert als een sub-CPU. In deze configuraties behandelt de sub-CPU specifieke verwerkingstaken die zijn afgescheiden van de werkbelasting van de hoofd-CPU, wat de algehele systeemprestaties verbetert.

Het onderscheid is belangrijk voor het sourcen van vervangingen.

Bevestig welke rol de module speelt in uw specifieke machine. Beide configuraties gebruiken dezelfde hardware, maar de software die in de FROM is geladen, moet overeenkomen met het specifieke controller type en de configuratie.

Software Laden Na Vervanging

Het vervangen van een CPU-module op een FANUC-systeem is niet zomaar een hardwarewissel. De besturingssoftware van de CNC is opgeslagen in FROM-geheugen — aparte module(s) op het hoofdboard. Wanneer een nieuwe CPU-module is geïnstalleerd, worden de FROM-inhoud bij het opstarten in het DRAM van de CPU-module geladen en start het systeem vanaf daar op.

Als de FROM intact is en de juiste softwareversie bevat, zou het systeem moeten opstarten na de vervanging van de CPU-module.

Als de FROM-inhoud ook beschadigd was, vereisen zowel de CPU-module als de FROM-module aandacht voordat het systeem correct functioneert.

Bevestig altijd de integriteit van de FROM als onderdeel van het diagnoseproces wanneer een defect aan de CPU-module wordt vermoed.

Veelgestelde Vragen

V1: De Series 18-A controller start niet op. De voeding lijkt functioneel. Is de A20B-2900-0930 de waarschijnlijke oorzaak?

Een opstartprobleem met een functionele voeding is consistent met een defect aan de CPU-module, maar ook met FROM-corruptie of een defect aan het hoofdboard.

Controleer de LED-statusindicatoren op het hoofdboard bij het opstarten — de LED-reeks is gedocumenteerd in de onderhoudshandleiding en geeft aan hoe ver het opstartproces vordert voordat het stopt.

Als de reeks onmiddellijk na het inschakelen stopt zonder enige CPU-gerelateerde activiteit, is de CPU-module een sterke verdachte.

V2: De controller start intermitterend op — soms start hij normaal, soms blijft hij hangen bij het opstarten. Wat suggereert dit?

Intermitterende opstartfouten zijn vaak een connectorfout in plaats van een modulefout.

De CPU-module maakt verbinding met het hoofdboard via rand- of pinconnectoren. Als deze contacten oxidatie of mechanische losheid hebben ontwikkeld, kan de module inconsistente elektrische contacten maken.

Reinig de connectorcontacten met geschikte contactspray, plaats de module stevig terug en test opnieuw.

Als de intermitterende fout aanhoudt, kan de module zelf een thermisch probleem of een componentprobleem hebben.

V3: Een vervangende A20B-2900-0930 is geïnstalleerd en de machine start op, maar geeft onmiddellijk een CPU-foutmelding. Wat is er gebeurd?

Een CPU-fout na installatie met een nieuwe module duidt doorgaans op software-incompatibiliteit — de FROM-softwareversie komt niet overeen met de revisie van de CPU-module, of de FROM-inhoud is voor een ander controller type.

Verifieer dat de softwareversie van de FROM-module compatibel is met de vervangende CPU-module.

Bevestig de module-revisie van het etiket op de printplaat en kruisverwijs met de onderhoudsdocumentatie.

V4: Kan de A20B-2900-0930 van een Series 21 systeem worden gebruikt in een Series 18-A systeem?

Beide systemen gebruiken dezelfde CPU-module hardware. Of de module uitwisselbaar is, hangt af van of de FROM-software in het doelsysteem compatibel is met de modulevariant (bijv. hardware-revisie).

Als de onderdeelnummers exact overeenkomen, is de hardware compatibel.

De software die uit de FROM wordt geladen, bepaalt het functionele gedrag — deze hoeft niet te worden gewijzigd, alleen omdat de module fysiek afkomstig is van een ander controller type.

V5: De machine werkte correct tot een stroompiek. Na de piek start hij niet meer op. Moet de CPU-module eerst worden vervangen?

Een stroompiek kan elk elektronisch component in de controller beschadigen. De CPU-module is gevoelig, maar dat geldt ook voor de voeding, het hoofdboard en de FROM-module.

In plaats van willekeurig componenten te vervangen, gebruikt u de LED-statusindicatoren en eventuele diagnostische informatie die beschikbaar is op het controllerdisplay.

Als de CPU-module specifiek fysieke schade vertoont — verbrande componenten, gebarsten IC's — is dit het startpunt.

Anders is systematische diagnose op basis van wat de controller rapporteert bij het opstarten betrouwbaarder.
