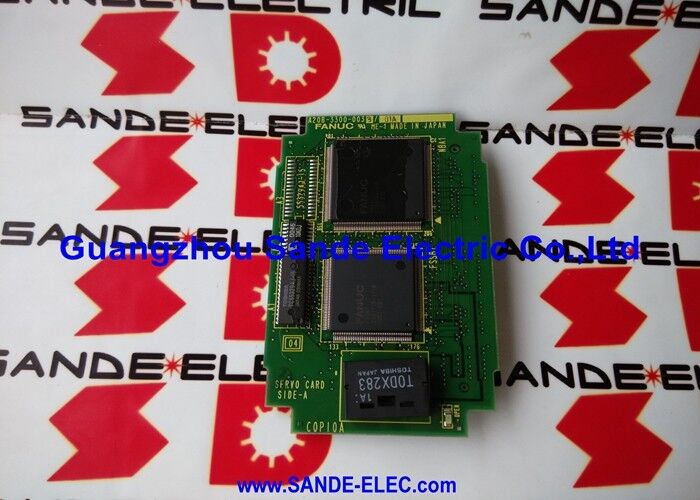

FANUC-Module A20B-2901-0340 A20B29010340 A2OB-29O1-O34O

A20B-2901-0340 | FANUC Type A servo-interfacebesturingsmodule - Dochterkaart / Type A businterface / CNC-servoaandrijfsystemen

Wat is het type A servo-interface?

In de servocommunicatiegeschiedenis van FANUC vertegenwoordigt de Type A-interface het seriële servobusprotocol dat werd gebruikt op CNC-generaties die dateren van vóór FSSB (Fibre Servo Serial Bus). Waar FSSB optische vezels gebruikt voor volledig ruis-immune servocommunicatie, gebruikt de Type A-interface speciale seriële kabels tussen de CNC en de servo-aandrijfversterkers.

De A20B-2901-0340 is het plug-in dochterbord dat deze Type A-interface in de CNC implementeert. Het bevindt zich op het moederbord van de CNC of in een gedefinieerd moduleslot en zorgt voor de fysieke en logische Type A-busverbinding tussen de servo-interpolatieprocessor van de CNC en de aangesloten servoaandrijvingen.

Belangrijke productinformatie

Dochterbord — De interfacelaag

De A20B-2901-0340 is een dochterbord: een secundaire PCB die wordt aangesloten op een speciale aansluiting op het hoofdbord of hostbord van de CNC. Het vervangt het moederbord niet; het voegt er een specifieke interfacefunctie aan toe.

In de Type A servo-architectuur:

Het CNC-hoofdbordvoert servo-interpolatie uit - berekent elke servocyclus de stappen van het positiecommando voor elke as.

Het A20B-2901-0340 dochterbordvertaalt deze positieopdrachten in de seriële datastroom Type A en verzendt deze naar de servoaandrijvingen. Tegelijkertijd ontvangt het de feedbackgegevens van de encoder die terugkeren van de aandrijvingen en geeft deze door aan de servoberekening van het moederbord.

De Type A-servoaandrijvingen(zoals de series A06B-6058 en A06B-6079-H204) ontvangen de opdrachten en geven feedback terug via dezelfde Type A seriële kabels.

Wanneer de A20B-2901-0340 uitvalt, verliest de CNC de communicatie met de servoaandrijvingen; er worden asservo-alarmen gegenereerd en alle asbewegingen worden geblokkeerd.

Toepassingsscenario's

Type A servocommunicatiefout:Een FANUC CNC genereert servo-alarmen tegelijkertijd op alle Type A-interface-assen, zonder individuele asfouten. De servoaandrijvingen en motoren testen correct. De dochterkaart A20B-2901-0340 wordt geïdentificeerd als de fout. Vervanging herstelt de servocommunicatie.

Geplande modulevervanging:Een faciliteit die oudere FANUC CNC-systemen met Type A servo-interface onderhoudt, vervangt de A20B-2901-0340 proactief tijdens een geplande onderhoudsperiode, voorafgaand aan mogelijke ouderdomsgerelateerde storingen.

Veelgestelde vragen

Vraag 1: Welke CNC-systemen gebruiken de A20B-2901-0340 Type A servomodule?

De Type A servo-interface werd gebruikt in FANUC CNC-generaties die dateren van vóór het FSSB-tijdperk, waaronder verschillende Series 0, Series 16, Series 18 Model A/B/C-varianten en andere uitgerust met Type A servodrives. De specifieke CNC-modellen die compatibel zijn met de A20B-2901-0340 zijn afhankelijk van de moederbordsleuf waarvoor dit dochterbord is ontworpen. Bevestig vanuit de reserveonderdelenlijst van de CNC.

Vraag 2: Kan de A20B-2901-0340 worden gebruikt met FSSB-servoaandrijvingen?

Nee. Het Type A seriële busprotocol is incompatibel met FSSB (Fanuc Servo Serial Bus, glasvezel). FSSB-drives vereisen een FSSB-servokaart (zoals de A20B-3300-0033 die elders in deze serie wordt beschreven). De A20B-2901-0340 is alleen geschikt voor type A-interfacedrives. Door een type A-servomodule in een systeem met FSSB-drives te plaatsen, wordt er geen servocommunicatie tot stand gebracht.

Vraag 3: Is voor het vervangen van A20B-2901-0340 een aanpassing van de servoparameters vereist?

Servo-asparameters (motor-ID, encodertype, versterkingswaarden, stroomlimieten) worden opgeslagen in het hoofdparametergeheugen van de CNC – niet op de dochterkaart van de servo-interface. Het vervangen van A20B-2901-0340 heeft geen invloed op de opgeslagen servoparameters. Na het aanbrengen van de vervanging herstelt de CNC de type A-servocommunicatie en past de bestaande parameters toe. Controleer of de servo gereed is en voer tests op lage snelheid uit voordat de volledige productie plaatsvindt.

Vraag 4: Wat zijn de Type A-interfacekabelvereisten voor deze module?

De Type A servo-interface maakt gebruik van speciale seriële kabels - doorgaans door FANUC gespecificeerde afgeschermde kabels die lopen van de uitgangsconnector van de servomodule op de CNC naar de servo-interface-ingang van elke aangesloten servoversterker. Kabelgeleiding, afscherming en connectorintegriteit hebben allemaal invloed op de betrouwbaarheid van Type A-communicatie. Wanneer vermoed wordt dat de A20B-2901-0340 defect is, inspecteer dan de Type A-kabels en connectoren als onderdeel van het foutdiagnoseproces voordat u concludeert dat de kaart defect is.
