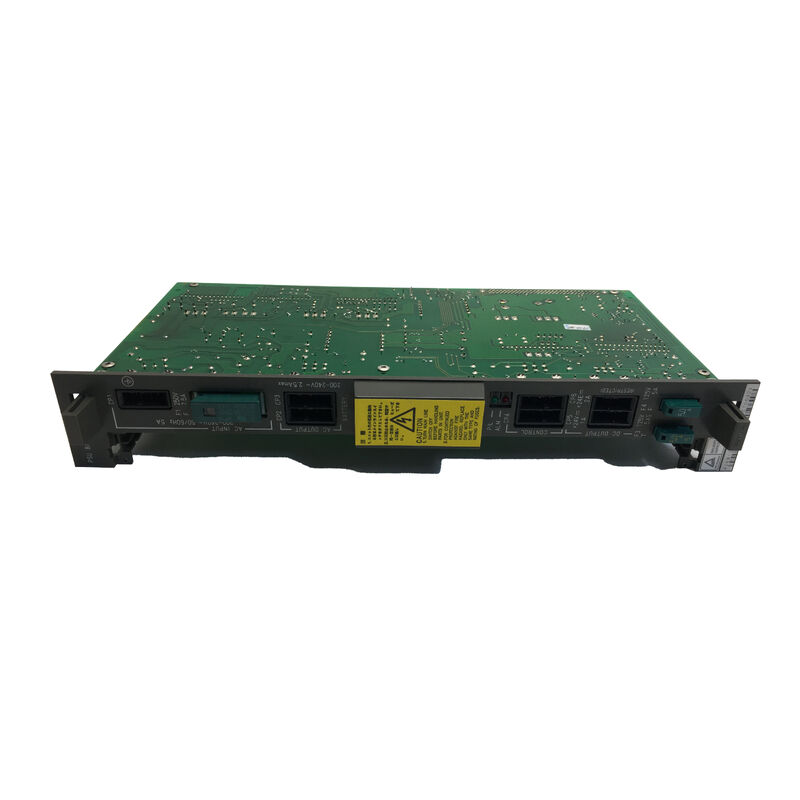

A16B-1210-0801 Fanuc-printplaat A16B12100801 AI6B-I2IO-O8OI

A16B-1210-0801∙ FANUC MPG Interface PCB ∙ Serie 0A / 0B / 0C / 0F / 00B / 00C / Manuele Pulsgenerator CNC Interface

MPG-interface

"MPG" staat voor "Manual Pulse Generator" het roterende encoder-handwiel dat door machine-operators wordt gebruikt om CNC-assen met precisie handmatig te verplaatsen.die elektrische pulsen genereertDe CNC vertaalt deze pulsen in gecontroleerde asbeweging op een selecteerbare schaal (meestal ×1, ×10 of ×100 per puls, wat overeenkomt met 0,001 mm, 0,01 mm of 0,1 mm per handwiel klik).

De A16B-1210-0801 is de speciale MPG-interface-PCB voor CNC-systemen van de serie 0-A, 0-B, 0-C, 0-F, 00B en 00C.Het ontvangt de handwiel puls trein en zendt het naar de CNC's interpolatie motor in het juiste formaat voor handmatige as positionering.

Belangrijkste specificaties

Hoe de MPG-interface werkt

Het MPG (handwiel) genereert een quadrature encoder signaal twee pulskanalen (A en B) in 90° fase verhouding.Deze quadrature codering stelt het interface bord om zowel de richting van de rotatie en het aantal pulsen te bepalen.

De A16B-1210-0801 ontvangt de volgende kwadraturensignalen en:

Telt pulsen:De interface telt de inkomende pulsen van het handwiel in realtime en houdt een nauwkeurige telling van de rotatie van het handwiel.

Bepaalt richting:De faseverhouding tussen kanalen A en B vertelt het interfacebord of het handwiel in de wijzers van de klok wordt gedraaid (richting van de positieve as) of tegen de klok (richting van de negatieve as).

Toegepaste schaalmultiplikator:De selectie van de schaal ×1/×10/×100 (van de modusschakelaar van de bediener) wordt toegepast op de pulsgetal, waardoor de opgedragen asverschuiving ontstaat.

Transmissie naar CNC:Het geformatteerde positiecommando wordt naar de interpolatiefunctie van de CNC gestuurd, die een soepele asbeweging uitvoert als reactie op de handwielinvoer.

Toepassingsscenario's

MPG-handwiel niet functioneel:Een MPG-handwiel van een FANUC Series 0-C CNC stopt met het produceren van asbeweging. Het handwiel zelf test correct draaiend het handwiel produceert geen beweging zelfs in JOG-HANDLE-modus.De A16B-1210-0801 interface board wordt geïdentificeerd als de foutVervanging herstelt handwielgestuurde aspositie.

Onderhoud van het CNC-interface van het handwiel van serie 0-B:De A16B-1210-0801 MPG interface board wordt vervangen om een betrouwbare handwiel werking te garanderen.

Veelgestelde vragen

V1: Waarom heeft de MPG-interface een speciale PCB nodig?

Het MPG-wiel genereert in realtime quadrature-codeersignalen.en wordt verzonden naar de interpolatiefunctie van de CNC bij de servo-update van de CNCHet integreren van deze speciale hardware decodering binnen het hoofd CPU-bord voegt de complexiteit van het circuit toe; een aparte interface PCB isoleert de MPG-signaalverwerking en vereenvoudigt het ontwerp van het hoofdbord.

V2: Wat gebeurt er als A16B-1210-0801 mislukt?

Wanneer de MPG-interface faalt, is de HANDLE-modus (handwielgestuurde jog) verloren.JOG-modus (push-button gecontroleerde jogging bij geprogrammeerde voedingssnelheid) en MDI-modus (programma-gecontroleerde beweging) blijven doorgaans functioneelDe automatische programma-uitvoering wordt ook niet beïnvloed. Alleen het handwiel-invoerkanaal gaat verloren.

V3: Is A16B-1210-0801 compatibel met alle CNC-machine-types van de serie 0-A tot en met 00C (lathes, bewerkingscentra)?

Ja, de compatibiliteitsbenaming "#0A/B/C/F/00B/C" is van toepassing op alle machine-types van elke CNC-serie ∙ bewerkingscentra (0-MC, 0-MD, 0-MF), draaicentrums (0-TC, 0-TD, 0-TF),met een vermogen van niet meer dan 50 WDe MPG-interface-hardware is onafhankelijk van de machineconfiguratie.

Vraag 4: Is het vervangen van A16B-1210-0801 een aanpassing van de MPG-parameter vereist?

De schaalvermenigvuldiger van de MPG (×1/×10/×100) en de astoewijzing zijn geconfigureerd in CNC-parameters die in de belangrijkste SRAM van de CNC zijn opgeslagen, niet in het MPG-interfacebord.Na montage van de vervangende A16B-1210-0801, worden de bestaande MPG-parameters automatisch toegepast.
