Gebruikte FANUC A20B-2901-0716 A20B29010716 A2OB-29O1-O716

FANUC A20B-2901-0716 ∙ RAM-module ∙ 128KB SRAM + 3,5MB DRAM, serie 16/18/20/21 CNC

Deelnummer:A20B-2901-0716

Vervaardiger:FANUC Corporation (Japan)

Productserie:A20B-2901

Productsoort:RAM-geheugenmodule (SMD-plug-in dochterbord)

Overzicht

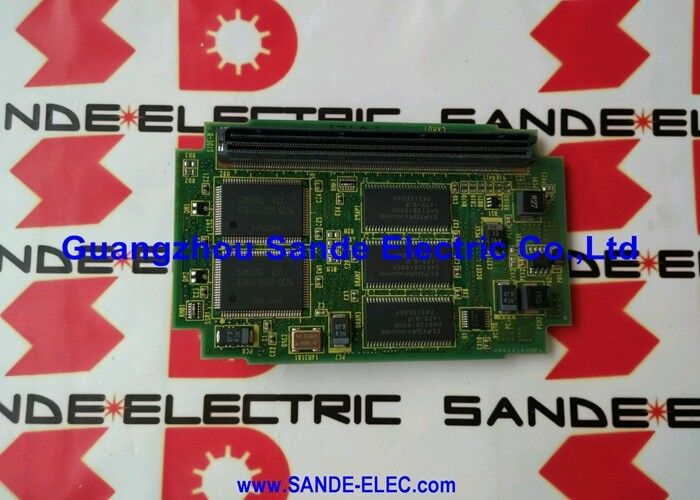

De A20B-2901-0716 is een FANUC-RAM-module die 128 KB batterijgedragen SRAM combineert met 3,5 MB DRAM, ontworpen als een plug-in SMD-dochterbord voor FANUC-series 16, 18, 20 en 21 CNC-besturingssystemen.

Deze module wordt rechtstreeks geïnstalleerd op het hoofdcpu-bord van de cnc-besturing, waardoor het werkgeheugen van het systeem wordt uitgebreid voor het opslaan van onderdeelprogramma's, parameterbehoud, PMC ladder logica,en runtime gegevensverwerking.

De A20B-2901-serie vertegenwoordigt een van de belangrijkste modulenfamilies van FANUC, de plug-in geheugenkaarten die bepalen hoeveel onderdeelprogrammaopslag, PMC-geheugen en werkgegevens de CNC kan verwerken.

Verschillende combinaties van SRAM- en DRAM-capaciteit voldoen aan verschillende toepassingsvereisten: grotere SRAM biedt meer niet-vluchtige opslag voor programma's en parameters;een grotere DRAM biedt meer werkgeheugen voor systeemverwerking en tijdelijke gegevens tijdens de uitvoering.

De A20B-2901-0716 heeft de 128KB SRAM / 3.5MB DRAM-specificatie binnen het A20B-2901-bereik

Dit maakt het bijzonder geschikt voor toepassingen waar de snelheid van de gegevensverwerking belangrijker is dan het uitbreiden van de batterij-gesteunde programmaopslag.

Belangrijkste specificaties

SRAM versus DRAM

In een FANUC CNC-systeem spelen SRAM en DRAM verschillende en complementaire rollen.

Het SRAM (Static Random Access Memory) in een FANUC CNC wordt aangedreven door een batterij.de inhoud ervan intact te houden.

Dit is waar de CNC alles opslaat wat het moet onthouden tussen de stroomcycli: onderdeelprogramma's, werkcoördinatenverschuivingen, gereedschapsverschuivingen, parameters en PMC-gegevens (programmable machine controller).

Verlies van SRAM-inhoud door een leegstaande batterij, een ESD-gebeurtenis die de SRAM-chips doodt, of modulefout betekent verlies van alle opgeslagen programma's en machine-setupgegevens.

DRAM (Dynamic Random Access Memory) vereist een constante energievernieuwing om zijn gegevens te bewaren.

De CNC gebruikt DRAM als werkgeheugen tijdens de werking ∙ een scratch-ruimte voor het uitvoeren van berekeningen, het uitvoeren van de interpolatie motor,verwerking van PMC-ladderlogic, en gegevens tijdelijk vasthouden tijdens de uitvoering van het programma.

Met meer DRAM kan het systeem complexere operaties en grotere programma's uitvoeren.

Het wordt bij opstarten vernieuwd van FROM (Flash ROM) of SRAM.

Module in de systeemcontext

De A20B-2901-0716 wordt aangesloten op de SMD-afsluiting op de FANUC CNC-hoofdcpu-platform.

De RAM-module is een van de verschillende plug-in-dochterboards die de mogelijkheden van het hoofdbord aanpassen, naast FROM-modules (voor opslag van systeemsoftware).PMC-modules, systeemmodules (keuze van spindeltype) en servomodules.

De specifieke RAM-module die voor een machine werd gekozen, maakte deel uit van de oorspronkelijke besturingsspecificatie van de machinebouwer.

Een machine die is geconfigureerd voor complexe multi-programmaopslag of uitgebreide PMC-ladders kan zijn gebouwd met de 256KB SRAM-variant (A20B-2901-0711).

Een machine die de maximale DRAM-doorvoer met matige programmaopslag vereist, gebruikt de A20B-2901-0716.

Backup van de batterij

De 128KB SRAM in de A20B-2901-0716 is volledig afhankelijk van de lithiumbatterij om de inhoud te behouden wanneer de machine wordt uitgeschakeld.

De batterij bevindt zich op het hoofdcpu-bord, niet op de RAM-module zelf.Wanneer de batterijspanning onder de drempel daalt, typisch na 3-5 jaar gebruik, afhankelijk van de omstandigheden, geeft de CNC een batterijlaag-alarm weer.

Op dit moment kan de inhoud van de SRAM nog intact zijn, maar de vervanging moet onmiddellijk plaatsvinden.

Als de batterij volledig uitvalt en de SRAM-inhoud verloren gaat, moeten alle onderdeelprogramma's, parameters, verschuivingen en PMC-gegevens opnieuw worden geladen.Dit kan betekenen dat we dagen in dienst moeten worden gesteld..

Een regelmatig batterijvervangingsprogramma, gecombineerd met een routinematige back-up van de parameters op een USB-stick of over-netwerkbestandsoverdracht, voorkomt deze storingsmodus volledig.

Veelgestelde vragen

V1: De CNC laat een RAM-module-alarm zien en gaat niet opstarten. Is de A20B-2901-0716 de oorzaak?

Voordat u besluit dat de module is uitgevallen, moet u controleren of de back-upbatterij ook in alarm staat is.

Een leegstaande batterij kan corruptie van de SRAM-inhoud veroorzaken die het systeem detecteert als een RAM-fout.

Vervang de batterij en controleer of het alarm verdwijnt na het opnieuw opladen van de parameters.

Als het alarm blijft bestaan met een bevestigde goede batterij en zonder dat de SRAM-gegevens worden beschadigd, moet de A20B-2901-0716-module zelf worden vervangen.

V2: Kan de A20B-2901-0716 (128KB SRAM / 3,5MB DRAM) worden vervangen door een A20B-2901-0711 (256KB SRAM / 3,5MB DRAM) om de programmaopslag te vergroten?

Alleen indien de besturingshardware- en softwareconfiguratie de grotere SRAM-module ondersteunt.De besturingselementen van de serie 16/18/20/21 hebben compatibiliteitstabellen voor RAM-modules gedefinieerd. Niet alle modulecombinaties zijn geldig voor alle besturingselementen en opties..

Controleer de compatibiliteit in de hardwarehandleiding voor het specifieke bedieningstype voordat een andere module wordt geïnstalleerd.

Het installeren van een onverenigbare module kan leiden tot bootfouten of geheugen mapping fouten.

V3: Wanneer de A20B-2901-0716 wordt vervangen, moeten alle programma's en parameters opnieuw worden ingevoerd?

De SRAM in de vervangingsmodule is leeg vanaf de fabriek. Alle programma's, parameters, tool offsets, work offsets en PMC-gegevens moeten opnieuw worden geladen.Dit is de reden waarom het onderhouden van een huidige back-up is essentieel voor elke geheugen module vervanging.

De meeste FANUC-series 16/18/20/21 regelt de ondersteuning van programma's en parameteruitvoer naar een USB-stick of via de Ethernet/RS232-interface. Gebruik deze om een back-up te maken voordat de module wordt gewijzigd.

V4: De CNC toont een geheugenfout op één PMC-gegevensgebied, maar niet op andere.

Bij oudere SRAM-modules kunnen er gedeeltelijke storingen optreden wanneer één specifiek gebied van de SRAM fouten vertoont terwijl andere intact blijven.Individuele SRAM-chips binnen de module kunnen falen terwijl andere operationeel blijven.

Als de fout consequent wordt geassocieerd met hetzelfde gegevensgebied en na het herladen van de parameter aanhoudt, is een storing op chipniveau van de SRAM waarschijnlijk.

De module moet worden vervangen en het volledige systeem opnieuw worden geladen.

V5: Hoe identificeer ik welke RAM-module momenteel in de CNC is geïnstalleerd om te bevestigen dat ik de A20B-2901-0716 nodig heb?

Het etiket van de geïnstalleerde module is leesbaar met de bediening uitgeschakeld en de toegang tot het hoofdcpu-bord.

Het onderdeelnummer A20B-2901 wordt op het etiket van de module afgedrukt.het FANUC-systeemconfiguratie-display meestal toegankelijk vanaf het systeemonderhoudsscherm toont de geïnstalleerde geheugemoduleconfiguratie.

Indien geen van beide beschikbaar is, wordt in de originele bouwdocumentatie van de machine (onderhoudshandleiding van de machinebouwer of lijst met onderdelen) het originele moduletype vermeld.
