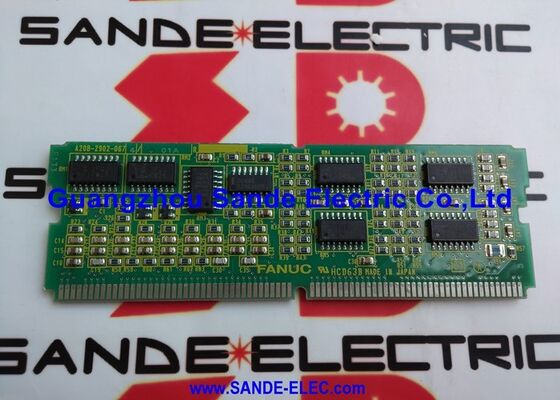

FANUC A20B-2901-0810 PCB MODULE SERVO AMP DRIVER A2OB-29O1-O81O A20B290-0810

FANUC A20B-2901-0810 ∙ CNC Control Module PCB ∙ A20B-2901-serie, Plug-In SMD-module voor FANUC CNC-systemen, industrieel reserveonderdeel, Japanse oorsprong

Overzicht

DeFANUC A20B-2901-0810behoort tot een van de functioneel meest uiteenlopende families in de FANUC-catalogus van reserveonderdelen – de A20B-2901 serie plug-in modules.

Om dit product te begrijpen, moet men begrijpen waarom de CNC-controllerarchitectuur van FANUC zo sterk afhankelijk is van plug-in-modules in plaats van alle functies op één groot bord te integreren.

FANUC's modular approach — placing different functional capabilities on separate plug-in SMD boards that install into the main CPU motherboard — provides several practical advantages that matter enormously in the CNC machine tool industry.

Ten eerste vereisen verschillende machineconfiguraties verschillende mogelijkheden: een 2-assige draaibank heeft een heel andere geheugentoewijzing en spindelinterface nodig in vergelijking met een 5-assig bewerkingscentrum,Toch gebruiken ze beide dezelfde CPU board familie..

Door te wisselen welke plug-in-modules zijn geïnstalleerd, kan een enkele main CPU board-variant een breed scala aan machineconfiguraties ondersteunen.alleen de verantwoordelijke module moet worden vervangen niet het hele moederbord.

Ten derde, uitbreiding van de mogelijkheden (toevoeging van een seriële spindelinterface aan een machine die oorspronkelijk een analoge interface had,bijvoorbeeld) kan worden bereikt door het veranderen van een enkele plug-in module in plaats van het vervangen van de hele hoofdbord.

De A20B-2901-modulefamilie omvat: RAM-modules (SRAM + DRAM-combinaties in verschillende capaciteiten voor de generatie van de serie 20/21), FROM-modules (niet-vluchtige flashopslag), servo-besturingsmodules,servomodules voor interfaces, spindel bedieningsmodules (zowel analoge als seriële typen), PMC-modules en CRT- bedieningsmodules.

De A20B-2901-0810 neemt een specifieke positie in binnen dit functionele bereik, waarbij de aangewezen besturingsfunctie als een plug-in wordt toegevoegd aan de basishardware van de hoofdcpu-kaart.

Belangrijkste specificaties

De A20B-2901 modulearchitectuur: waarom het belangrijk is voor onderhoud

In een productiemachine-gereedschapsomgeving heeft het begrijpen van de plug-in-modulearchitectuur van een FANUC CNC rechtstreeks invloed op de snelheid waarmee een fout kan worden geïsoleerd en opgelost.

Het hoofdcpu-bord en zijn plug-in-modules vormen een nauw geïntegreerd systeem De vraag welke onderdeel is gebroken bepaalt of de reparatie een snelle module-uitwisseling of een volledige vervanging van het hoofdbord is.

Het diagnostisch systeem van FANUC helpt dit te beperken. Wanneer de CNC wordt ingeschakeld, voert de processor een zelftestsequentie uit die de functie van elke geïnstalleerde module controleert.

Het resultaat van deze test wordt gerapporteerd via de LED-array op de voorzijde van het hoofdcpu-bord en via alarmmethoden op het scherm van het bedieningspaneel.

An alarm code in the system startup sequence — before the CNC has even reached its normal operating state — often indicates a module-level fault that can be isolated to a specific socket position on the main board.

Fouten op moduleniveau die op deze manier zichtbaar zijn, omvatten: geheugenpariteitsfouten (die wijzen op een mislukte SRAM- of DRAM-module), FROM-controlesumfouten (die wijzen op een beschadigde of mislukte flash-ROM),Servomodulefouten (indicatie van een defecte servomodule die het initialiseren van het servosysteem verhindert), en spindelmodulefouten (die verhinderen dat er seriecommunicatie met de spindel ontstaat).De specifieke storingscode en de stopcontactpositie van de inbreukmakende module geven de onderhoudsingenieur samen een nauwkeurig doelwit voor vervanging.

Voorzorgsmaatregelen voor SMD-modules

De A20B-2901-0810 bevat, net als alle FANUC-plug-in SMD-modules, CMOS-geïntegreerde schakelingen die gevoelig zijn voor elektrostatische ontladingen.

Mishandling of these modules — even brief contact with a charged surface — can cause immediate or latent ESD damage that shortens the module's operational life or causes intermittent failures that are extremely difficult to diagnose.

Bij elke bewerkingsfase moet aandacht worden besteed aan ESD-bescherming: de module moet tot het moment van installatie in de oorspronkelijke antistatische zak worden bewaard;de ingenieur moet een gegronde polsband dragen en op een ESD-veilige mat werken; de module mag alleen aan de rand worden aangeraakt, weg van de oppervlakken van de onderdelen; de module moet voorzichtig en gelijkmatig in de stopcontact worden geplaatst,vermijden van schommelbewegingen die de verbindingspinnen kunnen belasten; en de machine dient volledig uit te schakelen voordat de module wordt geplaatst of verwijderd.

Batteriebestande SRAM-modules “de modules van de A20B-2901-familie die batterijgestate statische RAM bevatten “ hebben een extra installatievereiste:als de module gegevens bevat die moeten worden bewaard (machineparameters, onderdelenprogramma's, PMC-ladder), moet de module tijdens de overdracht met de machine ingeschakeld worden behandeld om ervoor te zorgen dat de SRAM gedurende het hele proces zijn batterij back-up behoudt.

Het uitschakelen van de machine voordat een door batterijen aangedreven SRAM-module wordt verwijderd, zorgt ervoor dat de gegevens volledig afhankelijk zijn van de batterij,die mogelijk geen volledige retentie bieden als de batterij al gedeeltelijk leeg is.

Veelgestelde vragen

V1: Hoe wordt de A20B-2901-0810 bevestigd als de oorzaak van een specifiek CNC-alarm, in plaats van het hoofdbord?

Begin met de alarmcode en de LED-toestanden op het hoofdcpu-bord op het moment dat het alarm verschijnt.Module-specifieke alarmen in de FANUC-serie 16/18/20/21 generatie verschijnen typisch tijdens de CNC-startsequentie als systeemalarmen (serie 900) die aangeven welk subsysteem is uitgevallen..

Het LED-array op de voorzijde van het hoofdbord geeft een visuele indicatie van welk functionele blok de fout heeft.Door de alarmcode te vergelijken met de onderhoudshandleiding van de controller wordt vastgesteld welke plug-in-module betrokken is..

Een definitieve bevestiging is om de verdachte module te vervangen door een bekende goede eenheid en te observeren of het alarm verdwijnt.

V2: Kunnen A20B-2901-modules van verschillende FANUC CNC-generaties worden uitgewisseld?

Modules van de A20B-2901-familie zijn specifiek voor de CNC-generatie en de voor hen ontworpen hoofdbordvariant.

Het type connector, de fysieke afmetingen van de module en het signaalprotocol op de connector verschillen tussen generaties.

Een module van een systeem van de serie 20 kan niet worden geïnstalleerd in een systeem van de serie 16.en een module van een systeem van de serie 16A mogelijk niet compatibel is met een systeem van de serie 16C, zelfs als de fysieke aansluiting vergelijkbaar lijkt.

Bevestig altijd de compatibiliteit van de module met het specifieke hoofdbord en de CNC-softwareversie voordat u een vervangend apparaat koopt of installeert.

V3: De module is geïnstalleerd, maar de CNC blijft een alarm van het module-type weergeven.

Eerst wordt gecontroleerd of de module volledig en correct is ingesteld ∙ een onvolledig ingestelde module geeft hetzelfde alarm als een kapotte module.bevestiging dat de aansluiting volledig is ingeschakeld.

Ten tweede, controleer het stopcontact op het hoofdbord op gebogen of verontreinigde contacten.

Ten derde, als er een op batterijen aangedreven SRAM-module betrokken is,controleer de SRAM-batterijspanning ∙ een uitgeputte batterij kan de module laten werken, maar genereert een alarm met een lage batterij die zich als een modulefout presenteert.

Ten vierde, controle op de compatibiliteit van de systeembewerkingssoftware: een module met een softwareversie die onverenigbaar is met de geïnstalleerde CNC-systeembewerkingssoftware kan bij het initialiseren versie-afwijkingsalarmen opwekken.

V4: Moeten de CNC-parameters worden back-up gemaakt voordat een A20B-2901-module wordt vervangen?

Dit hangt af van het type module dat wordt vervangen.

Bij vervanging van een op batterijen aangedreven SRAM-module moeten alle gegevens die in die SRAM zijn opgeslagen ¢ machineparameters, onderdeelprogramma's, PMC-gegevens, werkverschuivingen ¢ vóór verwijdering een back-up worden gemaakt,als vervanging door een nieuwe module betekent het starten met leeg geheugen.

Bij vervanging van een FROM-module (niet-vluchtige flits) gaan de systeemsoftware en de optiesregistratiegegevens verloren en moeten deze opnieuw worden geladen.

Bij vervanging van een servo-besturingsmodule of spindelmodule die geen gebruikersgegevens bevat, is voor vervanging geen back-up nodig.

Bevestig het module-type en de functie van de dataopslag voordat u verder gaat.

V5: Is het mogelijk de A20B-2901-0810 op onderdeelniveau te repareren in plaats van deze te vervangen?

Component-level repair is technically feasible for experienced FANUC repair centres with appropriate SMD rework tools and test equipment — the module is an SMT board with replaceable ICs and discrete components.

De praktische haalbaarheid hangt af van de specifieke storingsmodus.

Gebrekkige geheugen-IC's (indien de module geheugen bevat), gebarsten soldeersluitingen door thermische cyclussen en door ESD beschadigde ingangsbeschermingscircuits kunnen allemaal op componentenniveau worden gerepareerd.

Gevallen processor-IC's of gate-arrays die niet langer als afzonderlijke onderdelen beschikbaar zijn, zijn praktisch niet te repareren.

Voor modules A20B-2901 is een geteste vervangingsmodule uit de overschotmarkt vaak kosteneffectiever dan reparatie op onderdeelniveau, met name wanneer rekening wordt gehouden met de kosten van stilstand van de machine.
