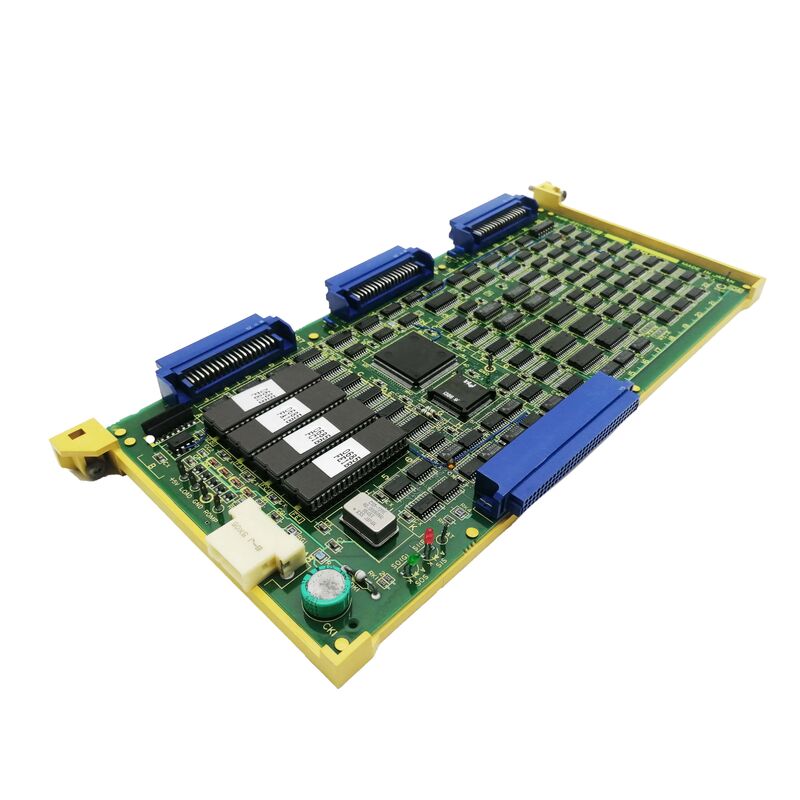

A16B-1211-0900 ∙ FANUC PMC-M MDI/CRT Adapter Board A2 ∙ Serie 00C CNC / 1 van 2 Board Assembly A02B-0086-C052

PMC-M CRT/MDI-adapter ¢ Verbinding van de bedieningsinterface

De A16B-1211-0900 is de adapterplaat die de bedieningsinterface-hardware van de serie 00C CNC verbindt met het CRT-display en het MDI-toetsenbord met de PMC-M (programmable machine controller,Model M) elektronisch systeemIn FANUC's serie 00C CNC-architectuur fungeert de PMC-M als de machine sequence controller.

CRT-display:De CRT-scherm met programmaweergave van de CNC, parameterschermen, alarmmeldingen en diagnostische informatie.Het adapterbord vertaalt de displaygegevens van de PMC-M in videosignalen die de CRT aansturen.

MDI toetsenbord:Het toetsenbord voor handmatige data-invoer wordt gebruikt voor het invoeren van programma's, het bewerken van parameters en de handmatige bediening.en deze aan het PMC-M voor verwerking meedeelt. Zonder A16B-1211-0900 kunnen noch het CRT-scherm noch het MDI-toetsenbord werken.

Belangrijkste productinformatie

Serie 00C

De "#00C" in de beschrijving identificeert de FANUC-serie 00C als het compatibele CNC-platform.geintegreerde CNC-besturing . De bedieningsinterface van de serie 00C, met behulp van de adapterplaat A16B-1211-0900 voor CRT/MDI-verbinding,is typisch voor de CNC-hardware-architectuur van dit tijdperk. Discrete adapterboards die de digitale besturings-elektronica van de CNC overbruggen met de analoge en toetsenbordinterface-hardware van de operator..

Toepassingsscenario's

Standaard van de afbeelding van de serie 00CHet CRT-scherm van een FANUC CNC van de serie 00C toont geen afbeelding of beschadigd scherm terwijl de CNC blijft werken.Vervanging herstelt de CRT-schermfunctie.

MDI-toetsenbord niet reageert:Een MDI-toetsenbord van de serie 00C CNC stopt met reageren

Veelgestelde vragen

V1: Wat is het begeleidende bord (bord 2) voor de A02B-0086-C052-assemblage?

De A02B-0086-C052-assemblage bevat A16B-1211-0900 als bord 1. Het tweede bord in de assemblage wordt geïdentificeerd aan de hand van de volledige assemblage documentatie of de hardware lijst van de specifieke eenheid.Bij de diagnose van een fout, test beide planken indien mogelijk onafhankelijk om te bevestigen welke plank is gebroken voordat de bestelling wordt gedaan.

V2: Wat is de aanduiding "A2" in "PMC-M MDI/CRT ADAPTER A2"?

"A2" geeft het hardwaretype en de versie van de adapter aan binnen de adapterfamilie voor de PMC-M-operatorinterface.versie 2 (A2) geeft een specifieke hardwareherziening of -vermogen in dit type aanDit onderscheidt het van Type A versie 1 of van alle Type B-varianten die voor verschillende PMC-M-configuraties kunnen bestaan.

V3: Is A16B-1211-0900 specifiek voor de serie 00C, of is het geschikt voor andere FANUC CNC-generaties?

De "#00C" in de beschrijving identificeert expliciet de compatibiliteit van de serie 00C. De serie 00C maakt gebruik van de PMC-M-controllerarchitectuur.Of dit adapterbord andere met PMC-M uitgeruste CNC-systemen bedient, hangt af van de compatibiliteit van de A02B-0086-C052-assemblage tussen verschillende CNC-modellen. Bevestig uit de toepasselijke FANUC-hardwaredocumentatie.

V4: Heeft de vervanging van A16B-1211-0900 gevolgen voor CNC-gegevens?

De CNC-parameters en programma's bevinden zich in de hoofdgeheugenmodules van de CNC.Het vervangen van A16B-1211-0900 heeft geen invloed op opgeslagen bewerkingsgegevens..
