Fanuc circuit board A20B-2901-0941 A20B29010941 A2OB-29O1-O941

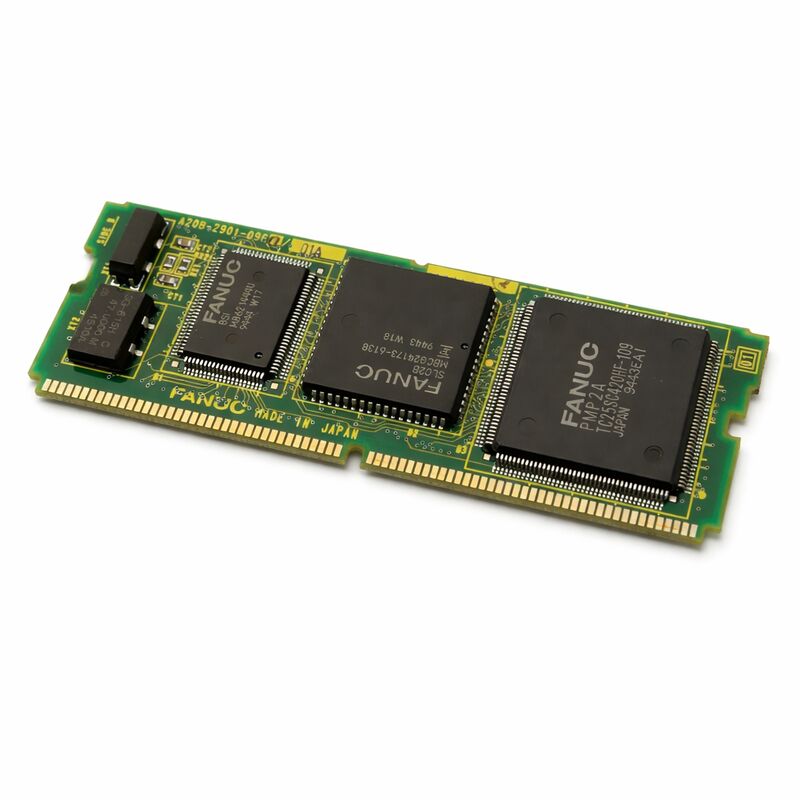

FANUC A20B-2901-0941 4MB DRAM Geheugenkaart

De FANUC A20B-2901-0941 is een 4 MB DRAM-geheugenkaart die wordt gebruikt in CNC-besturingssystemen waar geheugenuitbreiding of vervanging van een geheugenkaart vereist is.

Het wordt beschreven als een DRAM-eenheid, DRAM-module 4 MB, en bestand DRAM-module 4 MB.

Verschillende modelverwijzingen koppelen het aan FS 15-B, 16-C, 16-M, 16-T, en enkele Fanuc 18 besturingen, terwijl een andere verwijzing de montage aan de Main-C CPU-kaart A16B-3200-0060.

In tegenstelling tot een askaart of I/O-kaart behoort deze module tot de geheugenlaag van de besturing. De rol ervan is gekoppeld aan het opslaan van systeemgeheugen, bestanden en programma's, wat een exacte afstemming van de geheugencapaciteit vooral belangrijk maakt tijdens vervanging.

Daarom is dit model ook nuttig wanneer de bestaande besturing meer geheugen nodig heeft of wanneer een defecte DRAM-module moet worden vervangen door dezelfde capaciteit en familie.

Productgegevens

Toepassingsscenario's

A20B-2901-0941 is het meest relevant bij vervanging van CNC-geheugenkaarten, restauratie van oudere FANUC-besturingen, en upgrades van geheugencapaciteit binnen compatibele besturingsfamilies. Het past in installaties waar het systeem al een 4 MB DRAM-module gebruikt en de bestaande besturingsarchitectuur moet behouden terwijl de opslagcapaciteit voor programma's en systeemgeheugen wordt hersteld.

Waarom dit product kiezen

Dit model is een sterke keuze wanneer de geïnstalleerde besturing al afhankelijk is van een 4 MB DRAM-module en de machine dezelfde geheugenklasse nodig heeft om de oorspronkelijke besturingsstructuur intact te houden.

Omdat geheugenkaarten worden afgestemd op zowel capaciteit als besturingsfamilie, is A20B-2901-0941 nauwkeuriger dan een algemene beschrijving van een “Fanuc-geheugenkaart”.

Vervangingsgids

Voordat u A20B-2901-0941 vervangt, controleert u het exacte onderdeelnummer, de 4 MB capaciteit, en de besturingsfamilie of CPU-kaart die al geïnstalleerd is.

Als het systeem gebaseerd is op een 15-B, 16-C, 16-M, 16-T, of een compatibele 18 besturing, moet het bestaande kaartlabel en de geheugenpositie worden gecontroleerd voordat deze wordt verwijderd.

Waar van toepassing, controleer ook de geïnstalleerde Main-C CPU-kaart referentie.

Veelgestelde vragen

V1. Wat voor soort kaart is A20B-2901-0941?
Het is een 4 MB DRAM-module, ook beschreven als een DRAM-eenheid of bestand DRAM-module voor FANUC CNC-besturingen.

V2. Wat doet deze kaart in het systeem?
De rol ervan is om geheugenopslag te bieden voor de besturing, inclusief systeemgeheugen en programma's.

Het behoort tot het CNC-geheugengedeelte in plaats van het as-, I/O- of weergavedeel.

V3. Wat moet worden gecontroleerd bij het selecteren van A20B-2901-0941?
Controleer het volledige onderdeelnummer, de 4 MB geheugencapaciteit, en de besturings- of CPU-kaartfamilie die al geïnstalleerd is.

Verwijzingen voor dit model zijn onder meer FS 15-B, 16-C, 16-M, 16-T, enkele Fanuc 18, en de A16B-3200-0060 Main-C CPU-kaart.

V4. Hoe moet de sleutel specificatie worden begrepen?
De belangrijkste specificatie is de 4 MB DRAM-capaciteit. Voor geheugenkaarten is capaciteit een primair compatibiliteitspunt, omdat het direct van invloed is op hoe de kaart in de geheugenarchitectuur van de besturing past.

V5. Hoe moeten storingen worden gediagnosticeerd voordat deze kaart wordt vervangen?
Begin met het scheiden van een geheugenkaartstoring van een CPU-kaartstoring of een breder besturingsprobleem.

Als het geheugen-gerelateerde gedrag van de besturing instabiel is terwijl de systeemfamilie en de geïnstalleerde kaartpositie overeenkomen met deze 4 MB DRAM-module, wordt de DRAM-kaart een sterkere kandidaat.
