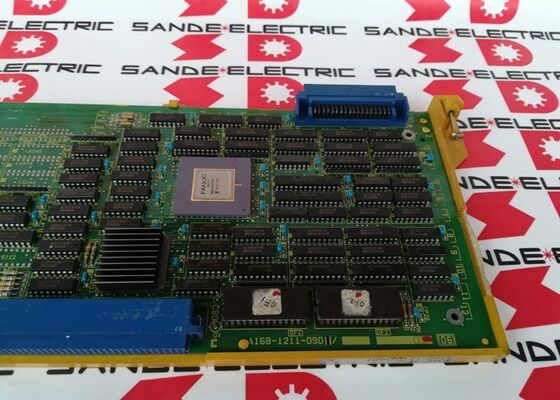

A16B-1211-0901 Fanuc-printplaat A16B12110901 AI6B-I2II-O9OI

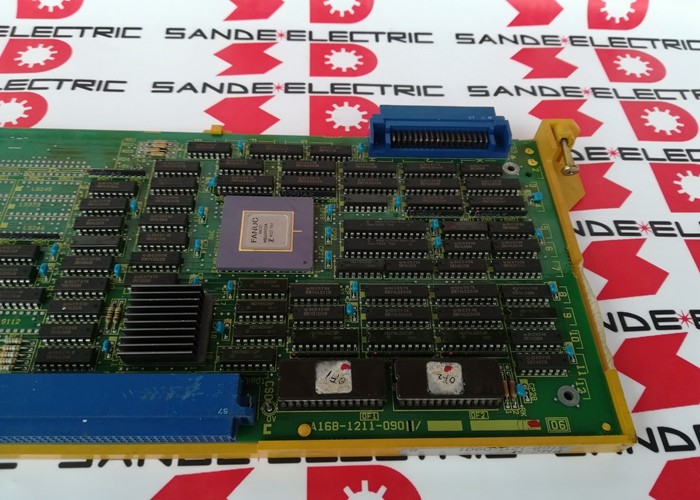

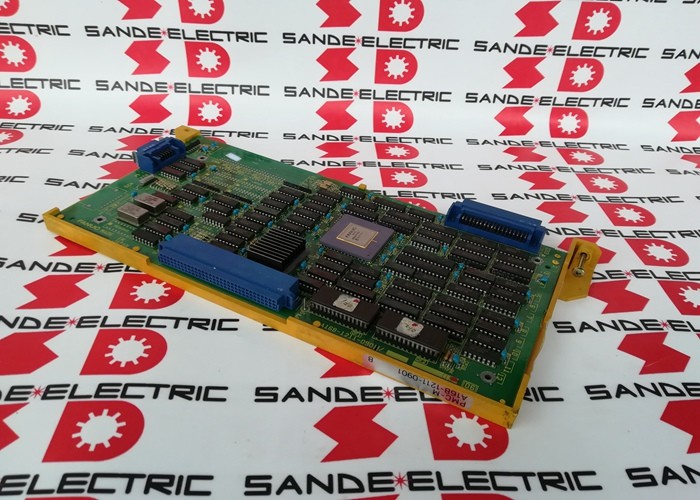

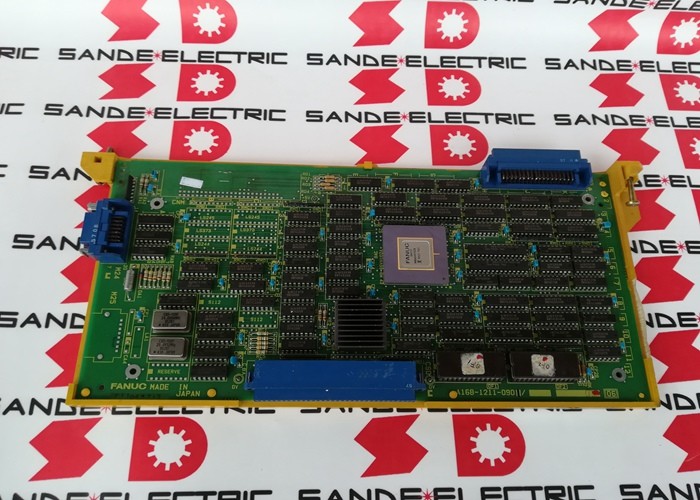

A16B-1211-0901 | FANUC PMC-M ROM-kaart — Serie 0-B / 0-C / 0-D / 0-F / Uitgebreide PLC-ladder EPROM / Halve of volledige breedte

PMC-M versus PMC-L – Waarom dit bord ertoe doet

DNC Electronics legt het belangrijkste onderscheid uit: "Dit bord is een uitgebreide PLC-ladder (programmeerbare machinecontroller) die op het bord wordt geladen en veel meer EPROM's bevat dan de goedkopere PMC-L op de geheugenkaart kan bieden."

In FANUC's Series 0-C CNC-architectuur zijn PMC-ladderprogramma's (Programmable Machine Controller) in twee lagen beschikbaar:

PMC-L (PMC-licht):Een compact ladderprogramma opgeslagen op de standaard CNC-geheugenkaart. Beperkt aantal programmastappen - geschikt voor machines met relatief eenvoudige sequentielogica.

PMC-M (PMC-medium):Een uitgebreid ladderprogramma opgeslagen op het speciale A16B-1211-0901 ROM-bord - fysiek meer EPROM-capaciteit dan de geheugenkaartbenadering. DNC bevestigt: "Deze platen worden normaal gesproken gemonteerd op meer gecompliceerde 0-C, 0-D, 0-F werktuigmachine-installaties, waardoor 0-C PMC-M ROM PLC-ladderfuncties mogelijk zijn die verder gaan dan de PMC-L-standaard."

De implicatie is eenvoudig: de A16B-1211-0901 bedient de meer complexe machines – machines met grotere bedieningspanelen, meer machine-I/O-punten, meer gereedschapswisselsequenties, meer hulpmachinefuncties – waar het aantal stappen van de PMC-L onvoldoende is.

Belangrijkste specificaties

PMC-M ROM en RAM - Het complete PMC-M-systeem

Fanuc-controller.com bevestigt voor de aangrenzende A16B-1211-0910 (PMC-M RAM-kaart): "Biedt uitgebreid RAM-geheugen voor PMC-ladderlogica-uitvoering, machinevolgordebesturing en MMC-communicatiefuncties. Plug-in module wordt op de hoofdbesturingseenheid gemonteerd, vaak gecombineerd met ROM-kaart A16B-1211-0901 of iets dergelijks."

In de PMC-M-architectuur:

• A16B-1211-0901 (ROM-kaart):Bevat het PMC-ladderprogramma in niet-vluchtige EPROM. De ladderlogica wordt hier permanent opgeslagen; deze overleeft stroomcycli zonder batterijback-up.
• A16B-1211-0910 (RAM-kaart):Biedt het werkgeheugen waar het in het ROM opgeslagen ladderprogramma wordt uitgevoerd: de RAM-ruimte voor variabele gegevens, timers, tellers en tussenresultaten tijdens de PMC-uitvoering.

Toepassingsscenario's

PMC-M ROM-kaartfout:Een bewerkingscentrum uit de Serie 0-C ontwikkelt PMC-alarmen: sequentielogica valt uit, machinefuncties reageren niet meer. De ROM-kaart A16B-1211-0901 wordt geïdentificeerd als de fout. Vervanging (met de juiste inhoud van het ladderprogramma) herstelt de PMC-functie.

Serie 0-C bewerkingsmachine-upgrade van PMC-L:Een serie 0-C CNC met PMC-L vereist meer ladderprogrammacapaciteit nadat machineaanpassingen nieuwe reeksen toevoegen. De A16B-1211-0901 PMC-M ROM-kaart is geïnstalleerd om de uitgebreide EPROM-capaciteit voor het grotere programma te bieden.

Veelgestelde vragen

Vraag 1: Wat is de rol van het PMC-M ROM-bord als de EPROM-inhoud leeg is?

De A16B-1211-0901 is een hardwarebord; de EPROM-chips slaan het feitelijke PMC-ladderprogramma op voor de specifieke werktuigmachine. Een vervangend bord met lege EPROM's kan geen enkele sequentielogica uitvoeren totdat het juiste ladderprogramma is geladen. De machinebouwer of FANUC-servicemonteur beschikt over de originele programma-inhoud. Controleer dit voordat u een vervangend bord bestelt zonder vooraf geladen programma-inhoud.

Vraag 2: Is A16B-1211-0901 compatibel met CNC-chassisformaten met zowel halve als volledige breedte?

CNC Electronics bevestigt: "Kan worden aangesloten op 16 of 32 bit 0-C masters met halve of volledige breedte." Het bord ondersteunt fysiek beide chassisconfiguraties. Bevestig het specifieke chassisformaat uit de paneeldocumentatie van de werktuigmachine.

V3: Waarin verschilt A16B-1211-0901 van de PMC-M RAM-kaart (A16B-1211-0910)?

A16B-1211-0901 is het ROM-bord - niet-vluchtige EPROM-gebaseerde opslag voor de PMC-ladderprogrammacode. A16B-1211-0910 is het RAM-bord: vluchtig werkgeheugen voor PMC-uitvoering. Beide zijn nodig voor het complete PMC-M systeem. Het ROM-bord slaat het programma permanent op; het RAM-bord biedt de uitvoeringswerkruimte.

V4: Heeft het vervangen van A16B-1211-0901 invloed op de CNC-asparameters?

Nee. CNC-asparameters (servoversterkingen, voedingssnelheidslimieten, coördinatenoffsets) bevinden zich in het hoofd-SRAM van de CNC - gescheiden van het PMC ROM-bord. Het vervangen van A16B-1211-0901 heeft geen invloed op de opgeslagen asparameters. Alleen het PMC-ladderprogramma wordt beïnvloed, dat aanwezig moet zijn op de EPROM van het vervangende bord.

V5: Welke serviceopties zijn beschikbaar voor A16B-1211-0901?

Meerdere leveranciers onderhouden dit bord: MRO Electric (ruilen en repareren), CNC Electronics (ruilen, overtollig en repareren), 4D Controls (reparatieservice). Dit bord biedt uitgebreide aftermarket-ondersteuning op drie continenten.
