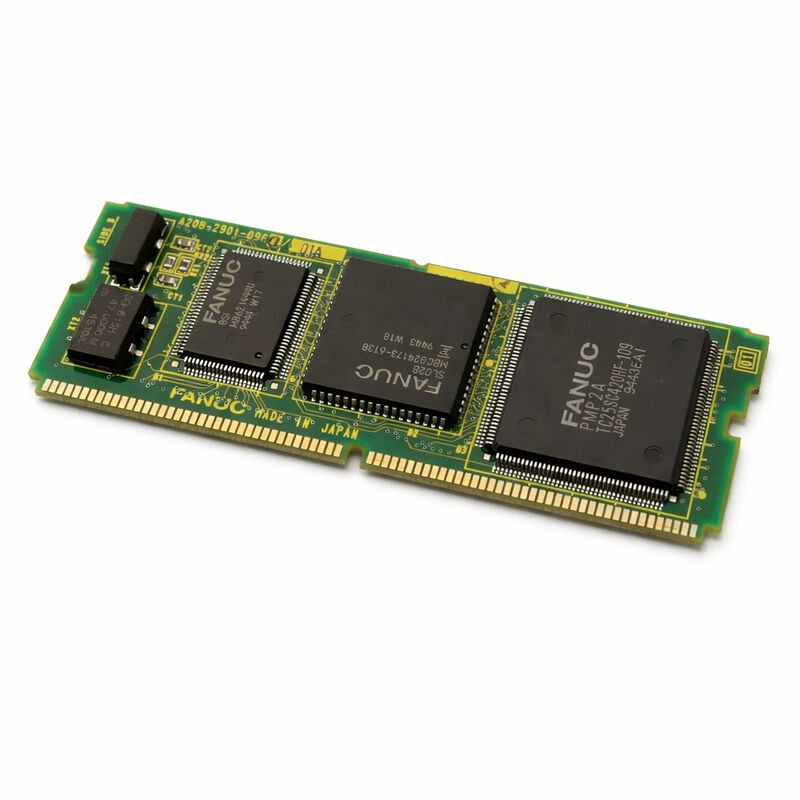

1 stuks GE FANUC A20B-2901-0960 gebruikte bord getest A2OB-29O1-O96O A20B29010960

FANUC A20B-2901-0960 ∙ PMC-RB3 / RC3 module met I/O link ∙ Gebruikt / FANUC serie 16 / 18

PMC en I/O-link What This Module Controls

De A20B-2901-0960 is de PMC-RB3/RC3 module met I/O Link voor FANUC serie 16 en 18 controllers.het PMC-ladderprogramma uitvoeren dat de geautomatiseerde bewerkingen van het werktuig volgorde geeft, en het beheren van de I/O Link-communicatiebus die alle digitale signalen tussen de CNC en gedistribueerde I/O-apparaten door de machine draagt.

In de CNC-hiërarchie van FANUC is de PMC (Programmable Machine Controller) de geïntegreerde PLC die in de CNC-hardware draait.veiligheidssluitingenHet ladderprogramma wordt afzonderlijk opgeslagen in de FROM-module.dit bord biedt de uitvoering motor en de I / O Link bus master die de CNC verbindt met de machine I / O.

De I/O Link-kant is wat deze module verschilt van een eenvoudiger PMC-bord zonder I/O Link.reist door deze bus. Wanneer de I/O Link-interface van de A20B-2901-0960 faalt, gaat alle aangesloten I/O tegelijkertijd verloren.Dat totale I/O-verliespatroon, vergezeld van een I/O-link-alarm op het CNC-scherm, is het foutsignaal dat specifiek naar deze module wijst in plaats van naar problemen met de bedrading of het veldapparaat.

Belangrijkste specificaties

RB3 versus RC3 PMC Versie Compatibiliteit

De PMC-RB3 en PMC-RC3 zijn verschillende ladder-uitvoeringsversies binnen de FANUC-familie PMC-RB/RC. De aanduiding RB3/RC3 op deze module definieert de laddertaalspecificatiemaximaal aantal stappen, uitvoeringssnelheid en I/O-adressen op welke het PMC-programma dat voor deze machine is geschreven, is gebaseerd.een module met een andere PMC-versie kan het bestaande ladderprogramma niet correct uitvoeren, zelfs als het fysiek identiek is.

Voordat u bestelt, dient u te bevestigen dat het etiket van de geïnstalleerde module A20B-2901-0960 toont en te controleren of de machinedocumentatie aangeeft of er op deze plaats PMC-RB3 of PMC-RC3 wordt gebruikt.

Veelgestelde vragen

V1: Wat zijn de belangrijkste symptomen van een mislukte A20B-2901-0960?

Drie herkenbare patronen: (1) Volledig verlies van het bedieningspaneel: geen knoppen reageren, geen schermindicatoren verlichten: vergezeld van een I/O-link-alarm op de CNC.Dit is een totale I/O-link fout en wijst rechtstreeks naar deze module. (2) Onregelmatig I/O-gedrag op meerdere kanalen tegelijkertijd in plaats van op één kanaal, wat suggereert dat de busmaster is aangetast.(3) PMC-ladderwaarschuwingen die op uitvoeringsfouten wijzen bij individuele I/O-signalen, kabels, en veldapparatuur zijn goed bevestigd.

V2: Is het vervangen van deze module vereist om de PMC-ladder opnieuw te laden?

De PMC-ladder is opgeslagen in de FROM-module op het hoofdbedieningsplatform, niet in de A20B-2901-0960.Verifieer of de I/O-linkcommunicatie is hersteld op het PMC-diagnostisch scherm voordat de machine weer in productie wordt genomen.

V3: Hoe onderscheidt men een storing van een PMC-module van een storing van de draadloosheid of van een storing van een veldapparaat?

PMC-modulefouten beïnvloeden veel I/O-punten tegelijkertijd, of de hele I/O Link-tak tegelijk.Als meerdere niet-gerelateerde I/O-functies tegelijkertijd falen terwijl de hoofdas van de CNC en de programmauitvoeringsfuncties normaal blijven, en de afzonderlijke kabels en veldtoestellen goed zijn getest, is de PMC-module de foutkandidaat.

V4: Kan de A20B-2901-0960 zowel in de systemen van serie 16 als van serie 18 worden gebruikt?

Ja Bevestig de exacte machine's documentatie specificeert dit onderdeel nummer op de betreffende bord positie voordat het bestellen.

V5: Wat moet worden gecontroleerd bij het accepteren van een gebruikte A20B-2901-0960?

Bevestig het volledige onderdeelnummer A20B-2901-0960 op het etiket van de module.Voor een gebruikte eenheidVraag of het getest is op een live Series 16 of 18 systeem met I/O Link communicatie geverifieerd, niet alleen aangesloten.Controleer de verbindingscontacten van het bord voor corrosie of mechanische schade voordat het wordt gemonteerd.
