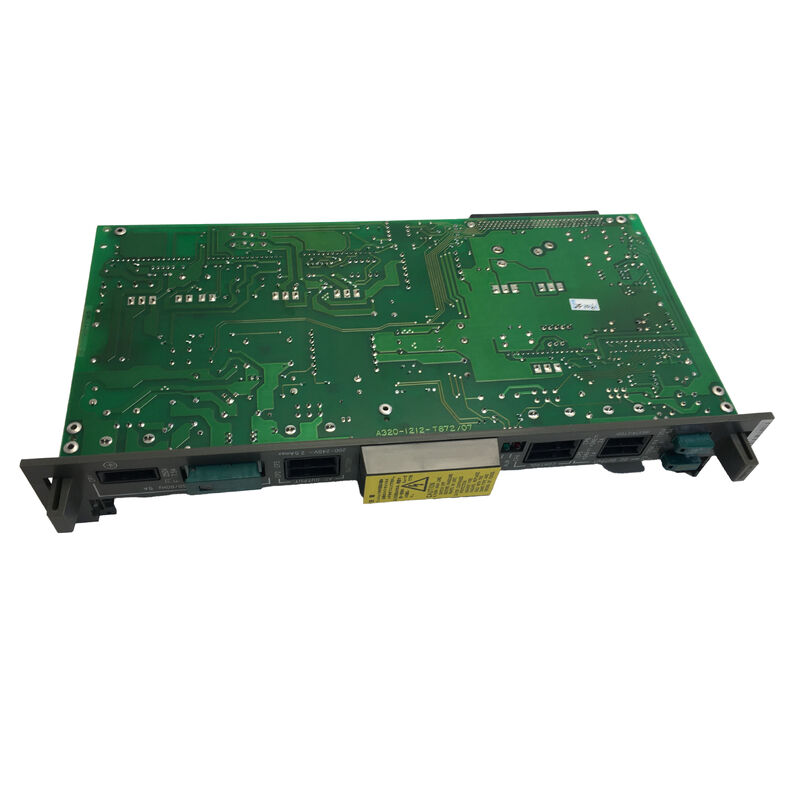

A16B-1212-0210 Fanuc-printplaat A16B12120210 AI6B-I2I2-O2IO

A16B-1212-0210 ∙ FANUC Series 0-C Memory Board S Analog ∙ F0C / 0C/0F/00C/0 Mate C&F / Vervangen door A16B-2201-0103

Het geheugenbord voor de F0C-controlefamilie

De hardwarereferentietabel van KFAS LLC van serie 0-C bevestigt: "A16B-1212-0210 (OLD) S Analog → A16B-2201-0103 (NEW)." Deze officiële vervanging identificeert A16B-1212-0210 als het authentieke Series 0-C geheugenkaartje en A16B-2201-0103 als de directe hardware vervanging.

De A16B-1212-0210 omvat vijf FANUC Series 0 CNC-varianten van de C-generatie: Series 0-C, 0-F, 00C, 0 Mate C en 0 Mate F ‡ die allemaal dezelfde geheugenkaarthardware gebruiken.

Belangrijkste productinformatie

S Analoog vs S Serial

De serie 0-C geheugenkaart bestaat in twee varianten die zijn afgestemd op het servo-encodertype van de CNC:

S Analoog (A16B-1212-0210 ¢ dit product):Voor CNC-systemen met servomotoren met analoge pulscodeermachines: de oudere encodergeneratie die analoge positiefeedbacksignalen gebruikt.

S Reeks (A16B-1212-0216):Voor CNC-systemen met servomotoren met seriële pulscodeerder (Alpha-serie) bevestigt KFAS LLC: "A16B-1212-0216 (OLD) S Serial → A16B-2201-0101 (NEW)".

De twee varianten zijn niet uitwisselbaar. Het installeren van S Analog (0210) in een Serial Pulse Coder CNC configuratie, of omgekeerd, produceert een hardware/software mismatch.Bevestig het geïnstalleerde motortype voordat u bestelt.

"SOFTWARE NIET INTEGREED" – Wat dit in de praktijk betekent

De A16B-1212-0210 is alleen een hardware board. De CNC systeem software ∙ de kernel definieert G-code interpretatie, as interpolatie,en alle CNC-functies is apart opgeslagen in FROM (Flash ROM) modulesDeze moeten worden overgebracht van het oorspronkelijke bord of afzonderlijk worden ingekocht en geladen.

Dit is standaardpraktijk voor FANUC geheugenkaartvoorziening.Let altijd op en maak een back-up van de bestaande FROM-inhoud voordat u de oude geheugenkaart verwijdert.

Toepassingsscenario's

F0C CNC geheugenkaartfout:Een FANUC Series 0-C CNC ontwikkelt permanente geheugen alarmen. A16B-1212-0210 wordt vervangen. De FROM-modules worden overgebracht van het oude bord; parameters worden hersteld uit back-up.

0-C CNC geheugenkaart vervangen door software:De A16B-1212-0210 vervanging is gemonteerd, FROM-modules overgebracht en parameters hersteld.

Veelgestelde vragen

V1: Kan A16B-2201-0103 rechtstreeks A16B-1212-0210 vervangen?

Het is een directe vervanging van de hardware, beide in de S Analog Series 0-C configuratie.

V2: Wat is het verschil tussen S Analog (A16B-1212-0210) en S Serial (A16B-1212-0216)?

S Analog bedient CNC-systemen met analoge pulscoder servomotoren. S Serial bedient CNC-systemen met servomotoren met seriële pulscoder (Alpha-serie) - zie hierboven A16B-2200-0391 (PULCO).De verkeerde variant produceert een servo mismatch.Bevestig het geïnstalleerde motortype voordat u bestelt.

V3: Waarom is software niet opgenomen bij A16B-1212-0210?

De software van een CNC-systeem is machine-specifiek. De softwareversie en opties variëren afhankelijk van de fabrikant van de machine, het machinemodel en de CNC-specificatie.De FROM-modules van het oorspronkelijke bord worden overgebracht naar het vervangendeHet hardwarebord is generiek; de FROM-inhoud maakt het specifiek.

Vraag 4: Moet de SRAM-back-upbatterij vervangen worden bij het monteren van A16B-1212-0210?

De serie 0-C gebruikt een lithiumbatterie om SRAM-gegevens te bewaren tijdens het uitschakelen.Een nieuwe batterij moet onmiddellijk na het plaatsen op de vervangende batterij worden geïnstalleerd.Bevestig het type batterij uit de serie 0-C onderhoudshandleiding.
