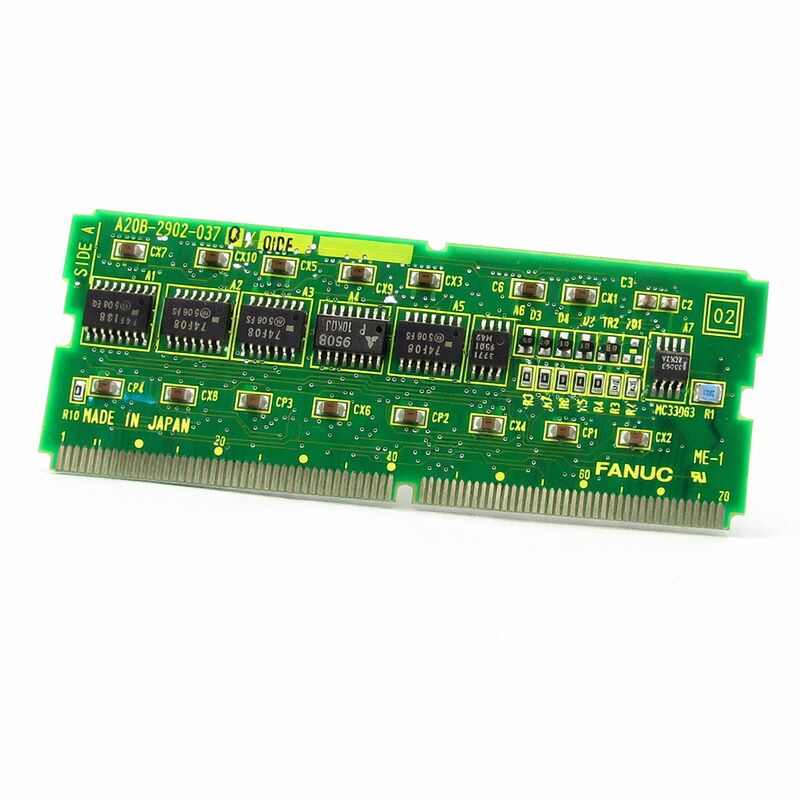

FANUC-CIRCUITPLAAT A20B-2902-0210 A20B29020210 A2OB-29O2-O21O

FANUC A20B-2902-0210 ∙ SRAM 1 MB CMOS geheugen module ∙ Plug-in PCB, Japanse oorsprong

Deelnummer:A20B-2902-0210

Vervaardiger:FANUC Corporation (Japan)

Productsoort:SRAM-geheugenmodule-PCB (CMOS-ontwerp)

Geheugencapaciteit:1 MB SRAM

Technologie:CMOS-systemen

Overzicht

De A20B-2902-0210 is een SRAM-geheugenmodule van 1 MB voor FANUC CNC- en automatiseringsbesturingssystemen.

Het behoort tot de A20B-2902 dochterbordserie, de familie van plug-in geheugenmodules die de geheugencapaciteit in FANUC-controllerarchitecturen uitbreiden of vervangen.

Het CMOS-ontwerp is een bepalend kenmerk: CMOS statische RAM verbruikt zeer weinig standby-energie, waardoor batterijback-up praktisch en effectief is.

De back-upbatterij houdt de SRAM-inhoud in leven tijdens uitstallingsperioden, waardoor opgeslagen parameters, programma's en systeemgegevens worden beschermd.

SRAM in een CNC-controller is geen achtergrondgeheugen.

Het bevat de live data waarop de machine werkt: CNC parameters, opgeslagen onderdeel programma's, tool offset tabellen, toonhoogte fout compensatie gegevens, macro variabelen,en andere informatie die gedurende de stroomcycli moet blijven bestaan.

Verlies de SRAM-inhoud en de machine is effectief niet geconfigureerd parameters moeten opnieuw worden geladen van back-up voordat de machine weer correct kan werken.

De A20B-2902-0210 biedt 1 MB van deze kritieke opslagruimte in een compacte plug-in module.

Het wordt via een speciaal stopcontact verbonden met het hoofdcpu-bord. Het plug-in-ontwerp maakt het mogelijk de module te vervangen zonder andere componenten te verstoren.

Belangrijkste specificaties

Waarom CMOS belangrijk is voor batterijback-up

CMOS-logische poorten schakelen tussen hoge en lage toestanden met zeer weinig stroomstroom in vergelijking met eerdere bipolaire logische families.In stand-by-situatie: wanneer de stroom van het systeem is uitgeschakeld en de SRAM uitsluitend op batterij draait: de stroomopname is extreem laag.

Een standaard lithium muntcel kan de SRAM-inhoud jarenlang onder deze omstandigheden behouden.

Deze lage energie-eigenschap maakt SRAM-batterij back-up praktisch in CNC-controllers.

Het alternatief om de machine continu aan te sturen om gegevensverlies te voorkomen, is in de meeste productieomgevingen niet realistisch.

CMOS-SRAM met batterij kan de controller normaal uitschakelen, door gepland onderhoud, weekenden, fabrieksonderbrekingen en noodstroomgevallen,zonder het verlies van de gegevens die bepalen hoe de machine is ingesteld.

De batterij is geen permanent onderdeel, maar heeft een levensduur en moet vervangen worden voordat ze faalt.

Een batterij die onder de drempelspanning daalt, zal de inhoud van de SRAM niet langer bevatten bij een uitschakeling.

Het apparaat zal alarm bij opstarten met een geheugenfout. Regelmatige vervanging van de batterij voordat het alarm verschijnt is de juiste onderhoudspraktijk.

Wat 1 MB SRAM opslaat

Een megabyte SRAM is voldoende voor een aanzienlijke CNC-configuratie.en PMC gegevensVoor de meeste standaard CNC-machineconfiguraties is 1 MB een comfortabele ruimte.

Meer complexe configuratieën - grote macro-bibliotheken, uitgebreide tool life management data, zeer grote aantallen opgeslagen programma's - kunnen leiden tot grotere capaciteitsmodules.

De gegevens in deze module zijn machine-specifiek.

Hetzelfde deelnummer van een module dat in twee verschillende machines is geïnstalleerd, bevat totaal verschillende inhoud.

Dit is de reden waarom een lege vervangingsmodule een volledige parameter en programmaherstel na installatie vereist. De hardware van de module is generiek; de gegevens die deze bevat zijn uniek voor elke machine.

Installatie en gegevensbeheer

Bij het installeren van een vervangende A20B-2902-0210 wordt een lege module geïnstalleerd, tenzij deze vooraf is geladen met de gegevens van de machine.

Alle parameters en programma's moeten na installatie worden hersteld van de back-up.

Een parameter back-up file is de minimale vereiste. Zonder deze moet de parameter handmatig opnieuw worden ingevoerd – een tijdrovend proces voor een volledig geconfigureerd CNC systeem.Deelprogramma's die alleen in de controller zijn opgeslagen en niet extern worden geback-upt, worden permanent verloren als de inhoud van de SRAM verloren gaat.

Externe back-up van een geheugenkaart, USB-apparaat of DNC-systeem voor onderhoudswerkzaamheden aan de geheugemodule is essentieel.

Veelgestelde vragen

Q1: De CNC laat een geheugenfout alarmen bij opstarten. Kan de A20B-2902-0210 de oorzaak zijn?

Een geheugenfout bij opstarten geeft gewoonlijk aan dat de SRAM-batterij is uitgevallen en de module zijn inhoud heeft verloren tijdens een uitstalling.

Controleer de batterijspanning voordat u de module vervangt.

Als de batterij goed is en het alarm blijft, kan de module zelf een fout hebben.

V2: een nieuwe A20B-2902-0210 werd geïnstalleerd. CNC-parameters werden geladen. De machine alarmt tijdens de werking op asgerelateerde fouten. Waarom?

Achsalarmen na vervanging van een module en herlaad van parameters geven meestal een onvolledige of onjuiste parameterraad aan.Sommige CNC-parameters werken met elkaar samen een waarde die is ingesteld zonder dat een overeenkomstige parameter correct is bijgewerkt, veroorzaakt inconsistent gedrag.

Controleer of het back-upbestand van de parameters compleet is en op dezelfde machine is gemaakt.

Controleer of de compatibiliteit van de softwareversie tussen de parameters en de geïnstalleerde CNC-software is bevestigd.

V3: Hoelang behoudt de back-upbatterij de SRAM-inhoud nadat de batterij het einde van haar levensduur heeft bereikt?

Zodra de batterij onder de wachtdrempel valt, is het verlies van gegevens onmiddellijk bij de volgende stopzetting.Er is geen uitstelperiode na het overschrijden van de drempel..

Vervang de batterij zodra het alarm voor een lage batterij verschijnt, vóór de volgende geplande stopzetting.

Vertrouw er niet op dat de machine succesvol blijft draaien om te bevestigen dat de batterij nog voldoende is.

V4: Kan de module vóór de installatie worden getest om te bevestigen dat deze functioneert?

SRAM-modules kunnen worden geverifieerd door een bekend gegevenspatroon op alle geheugenlocaties te schrijven en terug te lezen.

In de praktijk installeren de meeste gebruikers de module, laden de back-upgegevens op en bevestigen de correcte werking onder normale CNC-operatie in plaats van benchgeheugenonderzoek uit te voeren.

Als een afgeleide module verdacht is, biedt een leverancier die tests uitvoert vóór verzending een betere zekerheid dan een niet-geteste eenheid.

V5: Is 1 MB SRAM voldoende voor alle FANUC CNC-configuraties?

Voor standaard CNC-machineconfiguratie is 1 MB over het algemeen voldoende voor bewerkingscentra, draaicentrums en soortgelijke machines met typische optiesets.

Configuraties met zeer grote PMC-ladderprogramma's, uitgebreide macro-variabele sets of een zeer groot aantal opgeslagen programma's kunnen profiteren van een module met een hogere capaciteit.

In de CNC-systeemdocumentatie voor het specifieke controlemodel wordt de maximale en aanbevolen SRAM-allocatie bepaald.
