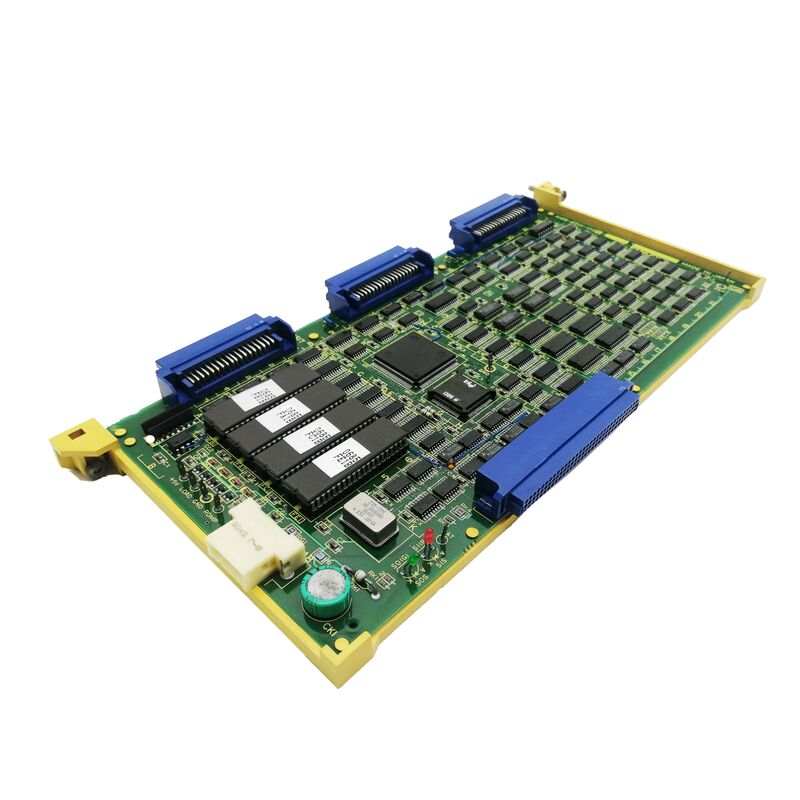

A16B-1212-0221 Fanuc-printplaat A16B12120221 AI6B-I2I2-O22I

A16B-1212-0221 | FANUC-serie 0-CI/O-kaart C6 — Oude specificatie / vervangen door A16B-2203-0111 / Machine-I/O-interface

I/O-kaart C6 — De serie 0-C machine-interface

De A16B-1212-0221 is de "I/O-kaart C6" voor de FANUC Series 0-C CNC. 's Series 0-C hardwarereferentietabel bevestigt: "A16B-1212-0221 (OUD) I/O-kaart C6 / A16B-2203-0111 (NIEUW) Vervangt A16B-1212-0221." In de Series 0-C-architectuur van FANUC dienen I/O-kaarten als interface tussen het PMC-ladderprogramma en de fysieke I/O-signalen van de werktuigmachine: schakelaars, elektromagneten, lampen, relais en andere elektrische apparaten op machineniveau. De aanduiding "C6" identificeert een specifieke I/O-kaartconfiguratie binnen de Serie 0-CI/O-kaartfamilie.

Belangrijke productinformatie

I/O-kaarten en het PMC-ladderprogramma

De I/O-kaart C6 wordt via de seriële I/O Link-bus aangesloten op de PMC (Programmable Machine Controller) van de Serie 0-C. Elke I/O-kaart biedt:Invoerscan:De PMC leest bij elke PMC-scancyclus de status van elke fysieke ingang (drukknoppen, eindschakelaars, naderingssensoren) van de I/O-kaart. De kaart converteert de 24VDC-signaalniveaus van de machine naar de interne logische weergave van de PMC.

Uitgangsaandrijving:De PMC schrijft zijn uitvoercommando's (koelmiddel aan/uit, gereedschapswisselaarindex, deurslot, alarmlampen) naar de uitvoerregisters van de I/O-kaart. De kaart stuurt de overeenkomstige 24VDC-uitgangssignalen naar de actuatoren van de machine. Wanneer de I/O-kaart C6 uitvalt, kan de PMC niet langer communiceren met de I/O-signalen van de machine die hij bedient: de machine reageert niet meer op operatoropdrachten en de PMC genereert I/O Link-communicatiealarmen.

Toepassingsscenario's

Serie 0-C CNC I/O-communicatiefout:Een FANUC Serie 0-C CNC ontwikkelt PMC-alarmen voor specifieke I/O Link-communicatiegroepen. Machinefuncties (koelvloeistof, hydrauliek, bedieningspaneel) reageren niet meer. De A16B-1212-0221 wordt geïdentificeerd. Vervanging door A16B-1212-0221 of A16B-2203-0111 herstelt de I/O-communicatie.0-C CNC I/O-kaartmateriaal

vervanging:Een faciliteit die Series 0-C CNC's onderhoudt, heeft A16B-2203-0111 (nieuwe specificatie) als standaard reserveonderdeel, maar accepteert ook A16B-1212-0221 overtollige eenheden voor dezelfde I/O-kaart C6-positie.

Veelgestelde vragen

Vraag 1: Kan A16B-2203-0111 A16B-1212-0221 rechtstreeks vervangen in een serie 0-C CNC?

Ja. A16B-2203-0111 als de officiële "NIEUWE" vervanging voor A16B-1212-0221 (I/O-kaart C6). Het nieuwe specificatiebord is ontworpen als een directe vervanging voor de oude specificatie in dezelfde CNC-sleufpositie.

Vraag 2: Wat is het verschil tussen I/O-kaart C5 (A16B-1212-0222), C6 (A16B-1212-0221) en C7 (A16B-1212-0220)?

De aanduidingen C5, C6 en C7 identificeren verschillende I/O-capaciteits- of adresconfiguratievarianten binnen de Series 0-CI/O-kaartfamilie. Elke variant biedt een specifiek aantal I/O-punten of een specifiek I/O Link-adresbereik. De toepasselijke variant wordt bepaald door de specifieke configuratie van de werktuigmachine en het bedradingsschema.

V3: Heeft de aanduiding van de I/O-kaart C6 betrekking op het aantal I/O's van de machine?

Het voorvoegsel en nummer "C" in de naamgeving van FANUC's Series 0-CI/O-kaarten identificeren het I/O-kaarttype binnen de I/O-architectuur van het platform. Elke variant van het C-type (C5, C6, C7) biedt een gedefinieerd I/O-puntcomplement. De C7-variant (A16B-1212-0220) wordt het meest genoemd in FANUC Series 0-C-systeemdiagrammen: C5 en C6 bedienen machines met verschillende I/O-configuraties.

V4: Vereist vervanging van A16B-1212-0221 PMC-parameterwijzigingen?

Nee. PMC-parameters en de I/O Link-adresconfiguratie worden opgeslagen in het hoofdgeheugen van de CNC – niet op de I/O-kaart. Na het aanbrengen van de vervanging herstelt de PMC de I/O Link-communicatie met de nieuwe kaart met behulp van de bestaande configuratie.
