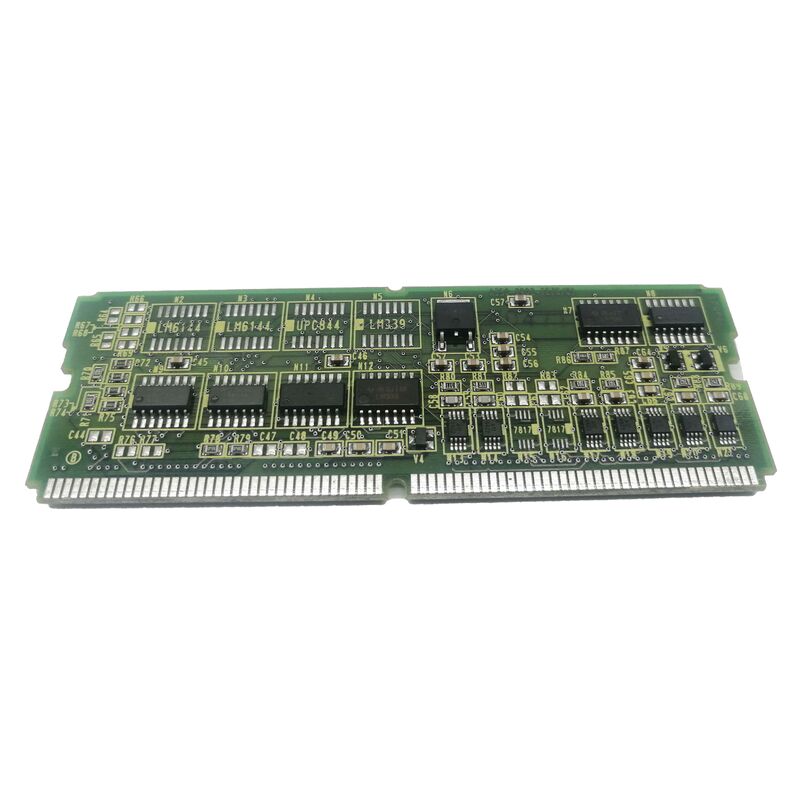

FANUC A20B-2902-0225 | SRAM-module met seriële spindelinterface — CNC-geheugen-PCB uit de A20B-2902-serie

Niet zomaar een SRAM-module

De A20B-2902-0225 wordt in de onderhoudsdocumentatie van FANUC Power Mate D/F beschreven als een geheugenmodule-assemblage met ondersteuning voor seriële spindels. De aanduiding seriële spindel onderscheidt deze module van andere A20B-2902 SRAM-varianten die alleen geheugenfuncties dekken. Dit bord bevindt zich op het snijvlak van twee functies: het biedt de batterij-gevoede SRAM die CNC-parameters en -programma's opslaat, en het bevat de hardware-interface voor het seriële spindelcommunicatiepad in de specifieke besturingsconfiguratie die het ondersteunt.

De SRAM slaat gegevens op die bewaard moeten blijven tussen stroomcycli: CNC-parameters, gereedschapscorrecties, onderdeelprogramma's, werkcoördinatengegevens. Een back-upbatterij levert een druppelstroom aan de SRAM-cellen wanneer de besturing is uitgeschakeld. Wanneer de batterij onder de retentieve spanning komt, gaat alle opgeslagen inhoud verloren. De seriële spindelinterface op deze module verbindt de controller met de spindelaandrijvingsversterker met behulp van FANUC's seriële communicatieprotocol — het vervangen van deze module door een standaard SRAM-variant die de seriële spindelhardware mist, leidt tot een configuratiemismatch die de spindelcommunicatie beïnvloedt.

Belangrijkste specificaties

Vervanging vereist herladen van gegevens

In tegenstelling tot passieve backplane-PCB's, slaat deze module de gegevens op waarmee de machine draait. De planningsfase voor vervanging moet de volgende stappen omvatten:

1. Beveilig een geverifieerde back-up van alle CNC-gegevens — parameters, onderdeelprogramma's, gereedschapscorrecties, PMC-gegevens — voordat u de geïnstalleerde module verwijdert. Als de geïnstalleerde module nog gedeeltelijk functioneel is, extraheer dan nu de gegevens. Als deze al is uitgevallen, herstel dan van de meest recente beschikbare back-up.
2. Bevestig dat de vervanging overeenkomt met het volledige onderdeelnummer A20B-2902-0225 — aangrenzende A20B-2902-serie varianten verschillen in SRAM-capaciteit, hardwarefuncties of doelbesturingsplatform. Een nabijgelegen nummer past mogelijk in de socket, maar mist de seriële spindelinterface of heeft een andere geheugencapaciteit.
3. Na installatie, laad alle parameters en programma's opnieuw — de vervangende module wordt leeg geleverd. De machine kan niet draaien totdat de gegevens zijn hersteld.

De combinatie van afhankelijkheid van SRAM-inhoud en seriële spindelhardware betekent dat deze vervanging meer stappen vereist dan een standaard bordwissel. Het plannen van de gegevenszijde voordat het originele bord wordt verwijderd, bepaalt of de machine binnen uren of dagen weer in productie gaat.

A20B-2902 Serie — Exact onderdeelnummer vereist

De A20B-2902-familie omvat een groot scala aan geheugen- en functiemodules voor FANUC CNC-systemen. Varianten verschillen in FROM- en SRAM-capaciteit, extra hardware-interfaces (zoals de seriële spindelinterface op de -0225) en doelbesturingsplatform. Fysieke gelijkenis tussen aangrenzende nummers in deze familie komt vaak voor; functionele compatibiliteit is niet gegarandeerd. Bevestig altijd dat het etiket van het geïnstalleerde bord A20B-2902-0225 aangeeft voordat u een vervanging zoekt.

Veelgestelde vragen

V1: Wat maakt de A20B-2902-0225 anders dan een standaard SRAM-module?

De seriële spindelinterface. Standaard A20B-2902 SRAM-varianten dekken batterij-gevoed CNC-geheugen zonder extra hardware-interfaces. De -0225 bevat de hardware-interface voor FANUC's seriële spindelcommunicatiepad. In besturingsconfiguraties die seriële spindelcommunicatie gebruiken, leidt vervanging door een module die deze interface mist tot een spindelcommunicatiefout, ongeacht of het geheugen correct functioneert.

V2: Waarom moeten parameters en programma's na vervanging opnieuw worden geladen?

De SRAM-module slaat alle CNC-bedrijfsgegevens op — parameters, onderdeelprogramma's, gereedschapscorrecties, werkcoördinaten. Een vervangende module wordt volledig leeg geleverd. De machine kan niet correct draaien totdat alle gegevens zijn hersteld van een back-up. Dit is geen optionele verificatie na installatie; het is de essentiële stap die de vervanging functioneel maakt.

V3: De geïnstalleerde A20B-2902-0225 is gedeeltelijk uitgevallen. Kunnen gegevens nog worden geëxtraheerd vóór vervanging?

In veel gevallen ja, zelfs van een gedeeltelijk uitgevallen module. De back-upfunctie van de CNC (toegankelijk via het MDI-paneel) moet worden geprobeerd met de originele module nog geïnstalleerd. Als de module te gedegradeerd is voor een volledige back-up, probeer dan individuele gegevensoverdrachten — eerst parameters, dan programma's, dan gereedschapsgegevens. Alle gegevens die vóór verwijdering zijn geëxtraheerd, verminderen de herstelbelasting na installatie van de nieuwe module.

V4: Welke batterij wordt gebruikt voor SRAM-retentie en wanneer moet deze worden vervangen?

De back-upbatterij is doorgaans een lithium knoopcel of een lithium AA-type cel, afhankelijk van het model van de controller. FANUC CNC-systemen genereren een alarm voor een bijna lege batterij voordat de batterij de kritieke retentieve spanning bereikt. Vervang de batterij terwijl de controller is ingeschakeld om de SRAM-inhoud tijdens de wisseling te behouden. Een volledig lege batterij met de controller uitgeschakeld resulteert in volledig verlies van SRAM-gegevens.

V5: Kan een andere A20B-2902-variant worden gebruikt als de -0225 niet beschikbaar is?

Niet zonder bevestigde compatibiliteit. Aangrenzende A20B-2902-nummers kunnen een andere SRAM-capaciteit, andere hardwarefuncties hebben of gericht zijn op andere besturingsplatforms. Een module zonder de seriële spindelinterface kan niet dezelfde besturingsconfiguratie bieden. Zoek specifiek naar de -0225, of bevestig met een FANUC-servicebron dat de voorgestelde vervanging equivalente seriële spindelhardware-ondersteuning bevat.
