Gebruikte FANUC A20B-2902-0270 A20B29020270 A2OB-29O2-O27O

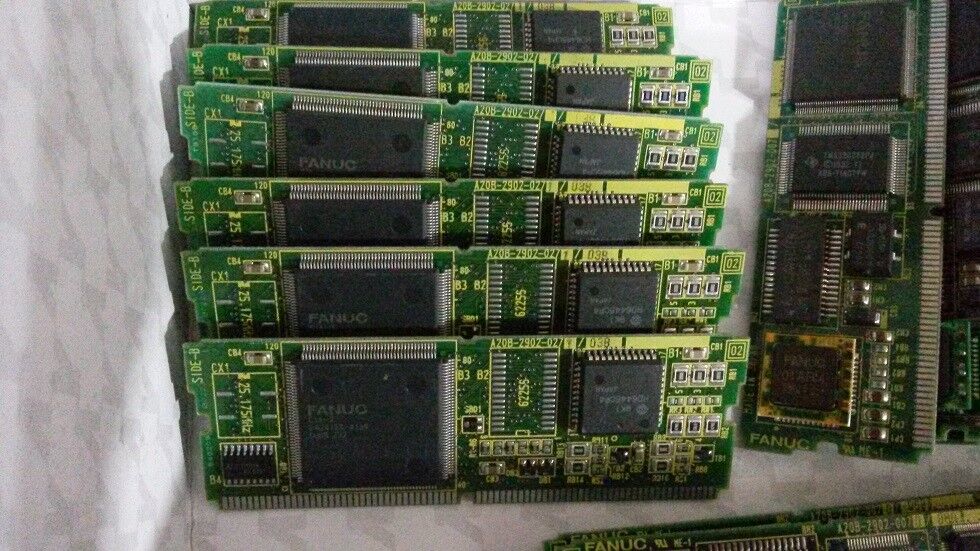

A20B-2902-0270 ∙ FANUC Serie 16/18 Model B 14-inch Kleur CRT Control Module Optie 1 Board / 16-B / 18-B / 160-B / 180-B

Wat doet een CRT-besturingsmodule

Een bediener van een CNC-gereedschapsmachine communiceert met de CNC via het scherm om alarmmeldingen te lezen, de verschuivingen van het gereedschap in te voeren, bewerkingsprogramma's te bekijken en de asposities te controleren.De kwaliteit en helderheid van dit scherm beïnvloedt rechtstreeks hoe efficiënt en veilig de operator zijn werk kan doen.

In de FANUC-serie 16/18 Model B CNC bestaat het displayonderdeel uit twee delen:

De CRT-monitor(de fysieke buis en behuizing): toont het beeld dat door de bediener wordt gezien.

De CRT-besturingsmodule (A20B-2902-0270): de elektronische interface tussen de beeldschermlogic van de CNC en de monitor.formatteert het in de videosignalen die de 14-inch kleur CRT vereist, en stuurt de afbuig- en kleurcircuits van de monitor aan.

Wanneer de A20B-2902-0270-module uitvalt, het scherm leeg gaat, beschadigde inhoud weergeeft of foutpatronen genereert, blijft de CNC zijn programma uitvoeren.maar de operator verliest de visuele interface.

Belangrijkste productinformatie

Kleurenvertoning Waarom het belangrijk is voor de 16/18-B-generatie

Het FANUC Series 16/18 Model B-platform introduceerde kleurenweergave mogelijkheden als een upgrade van de eerdere monochrome schermen die werden gebruikt in de Series 6, 10 en de eerdere 16/18 generaties.Kleur brengt praktische voordelen met zich mee voor de CNC-operator:

Programma-weergave:Verschillende soorten G-code blokken “bewegingscommando's, voorbereidende functies, diverse codes “ kunnen in verschillende kleuren worden weergegeven,het vergemakkelijken van het scannen van een programma en het identificeren van specifieke soorten inhoud.

Alarm en bericht met de volgende vermelding:Alarmmeldingen en gebruikersoproepen in kleur trekken onmiddellijk de aandacht in vergelijking met monochrome tekst.

Grafisch werktuig pad weergeven:Kleurgrafieken van het werktuigpad maken het voor de bediener mogelijk om onderscheid te maken tussen verschillende werktuigpassages, snijpaden te identificeren bij aan- en terugtrekkingen,en controleer het programma visueel voordat het wordt uitgevoerd.

De A20B-2902-0270 beschikt over de CRT-besturingselektronica die deze kleurenweergave op het 14-inch-monitor mogelijk maakt.

Toepassingsscenario's

Blank weergave op CNC 18-B:Een bewerkingscentrum van de FANUC-serie 18-B is voorzien van een functionele CNC-systeem ­­­assen bewegen zich normaal, de spindel wordt gestart en het programma wordt uitgevoerd ­­­ maar het 14-inch kleurendisplay toont geen afbeelding.De A20B-2902-0270 CRT-besturingsmodule wordt geïdentificeerd als het defecte onderdeel.. Vervanging herstelt het kleurenscherm zonder invloed op de bewegingsfuncties van de CNC.

Afbeeldingskleurcorruptie:De 14-inch CRT op een serie 16-B CNC toont vervormde kleuren, flikkerend of lijnen over het beeld. De monitor zelf test correct met een extern signaal;De fout zit in de A20B-2902-0270 module.Vervanging herstelt de correcte kleurweergave.

Veelgestelde vragen

Q1: Is de A20B-2902-0270 specifiek voor 14-inch monitors, of kan hij andere schermgroottes bedienen?

De A20B-2902-0270 is de CRT-besturingsmodule voor 14-inch kleurenmonitors.Gebruik het met een aanzienlijk andere schermgrootte (9-inchVoor 9-inch monochrome systemen is de juiste module een ander onderdeelnummer in de A20B-2900-serie.

V2: Kan de A20B-2902-0270 worden vervangen door de nieuwere A20B-2902-0271 of vergelijkbare varianten?

Bijbehorende onderdeelnummers in het bereik A20B-2902-027x kunnen latere herzieningen of varianten van dezelfde CRT-besturingsmodule zijn, eventueel met kleine onderdeelupdates.Of een andere achtervoegselvariant achterwaarts compatibel is met hetzelfde Optie 1-bord hangt af van de onveranderde socketinterface van het Optie 1-bord- Bevestig de compatibiliteit van de CNC-onderdelen documentatie voordat u een ander achtervoegsel.

V3: Heeft een storing van een CRT-besturingsmodule invloed op de uitvoering van CNC-programma's?

Nee, het beeldscherm van de CNC is los van de bewegingscontrole en de programmauitvoeringsfuncties.Maar de CNC blijft programma's uitvoeren., reageren op de PMC logica en bedienen de servo assen normaal.hoewel zonder visuele feedback van de bediener een potentieel onveilige toestand afhankelijk van het productieproces.

V4: Welke symptomen onderscheiden een kapotte A20B-2902-0270 van een kapotte CRT-monitorbuis?

Een mislukte CRT-buis mislukt meestal geleidelijk - dimming, verlies van scherpstelling, verminderde helderheid - voordat het volledig mislukt.Een mislukte besturingsmodule veroorzaakt vaak een plotselinge afbeeldingsverlies ∙ het beeld verdwijnt abrupt in plaats van langzaam af te nemenDe test kan worden uitgevoerd door een bekende monitor aan te sluiten op het video-uitgangssignaal van het optie 1-bord (indien toegankelijk) om te bevestigen of de storing in de buis of in de module is.

V5: Worden CRT-monitors nog steeds aanbevolen, of moet het systeem worden geüpgraded naar LCD?

Voor machines waarbij de originele CNC-hardware in productie wordt onderhouden:de vervanging van de A20B-2902-0270 door een gelijkwaardige module houdt het systeem in zijn oorspronkelijke configuratie de veiligste optie vanuit compatibiliteits- en betrouwbaarheidsoogpuntEr bestaan voor FANUC-CNC-systemen LCD-oplossingen voor het vervangen van het CRT-display met een modern LCD-paneel.Dergelijke retrofits vereisen het controleren van de compatibiliteit van het videosignaal en kunnen aanvullende interface-hardware vereisen.Voor kritieke productieapparatuur raadpleegt u de onderhoudsdocumentatie van de CNC en een gekwalificeerde FANUC-servicepartner voordat u besluit of u de module moet vervangen of het scherm moet aanpassen.
