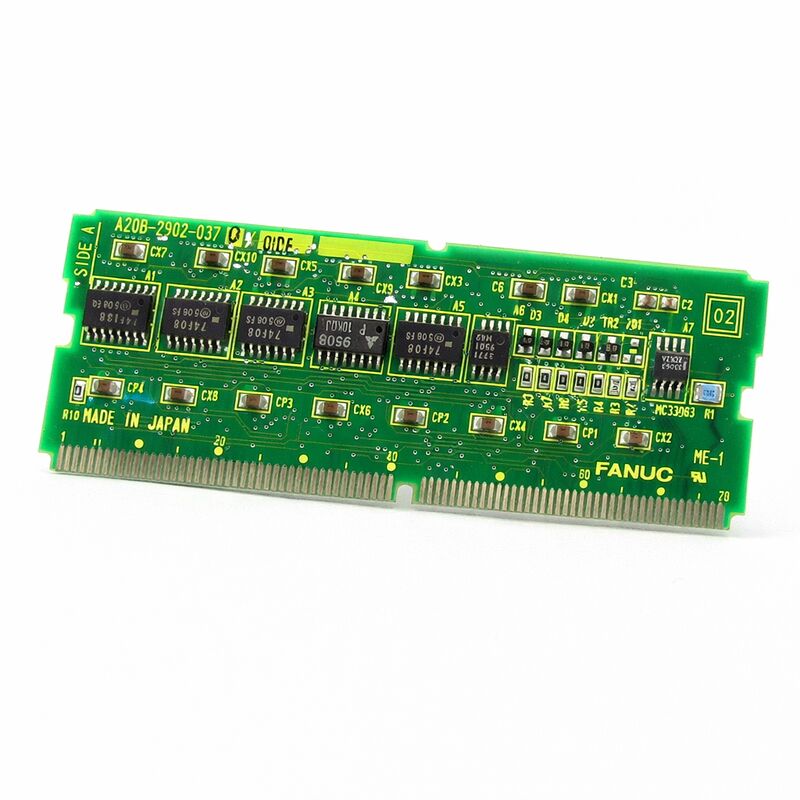

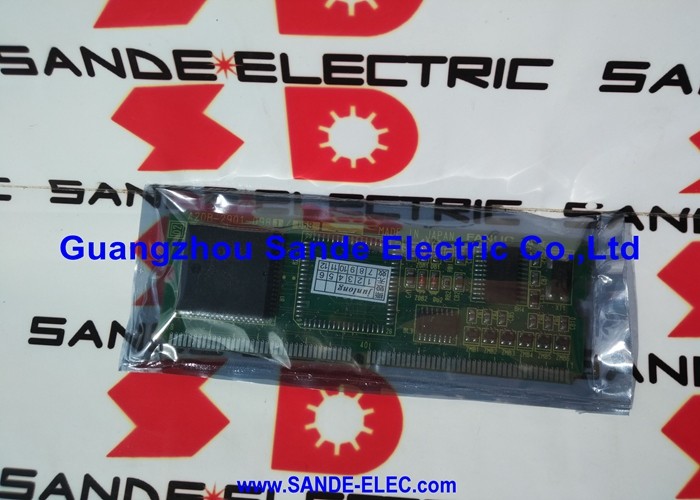

FANUC A20B-2902-0341 MODUL A20B29020341 A2OB-29O2-O341

FANUC A20B-2902-0341 Flash ROM 4 MB / SRAM 256 KB geheugemodule Series 16-C / 18-C, Japanse oorsprong

Deelnummer:A20B-2902-0341

Vervaardiger:FANUC Corporation (Japan)

Productsoort:FROM / SRAM combinatie geheugen module (SMD dochterbord)

VAN de capaciteit:4 MB (Flash ROM)

SRAM-capaciteit256 KB

Compatibele systemen:FANUC serie 16-C, 18-C en compatibel

Status:Afgesloten door fabrikant

Overzicht

De A20B-2902-0341 is een gecombineerde Flash ROM- en SRAM-geheugenmodule voor FANUC-series 16-C en 18-C CNC-systemen.zowel niet-vluchtige softwareopslag als batterij-ondersteunde vluchtige gegevensopslag in één compacte moduleHet bord maakt verbindingen tussen de NC (numerieke besturing) en MC (machine control / PMC) secties van de controller.en actieve operationele gegevens die de CNC nodig heeft om te functioneren.

De beschrijving "interfaces tussen NC en MC" beschrijft wat de opgeslagen inhoud doet, niet een fysiek signaalpad.De FROM-inhoud is wat de NC en de PMC nodig hebben om hun respectieve functies uit te voeren.De 256 KB SRAM bevat de gegevens die de controller schrijft en leest tijdens het gebruik van de machine en dient zowel de NC- als de PMC-kant van de besturingsarchitectuur.

Deze module wordt niet meer geproduceerd, FANUC produceert geen nieuwe apparaten meer, de machines van de serie 16-C en 18-C worden nog steeds gebruikt in productie-installaties over de hele wereld.en de A20B-2902-0341 blijft een actief onderhoudsmateriaal in die faciliteiten.

Belangrijkste specificaties

FROM 4 MB System software opslag

De 4 megabytes Flash ROM op deze module bevatten de volledige software stack voor de serie 16-C of 18-C controller.Omgeving voor het uitvoeren van een PMC-ladderAls de controller wordt ingeschakeld, leest hij de FROM-inhoud en laadt deze in de DRAM voor uitvoering.De FROM is de bron alle verwerkingsverhoudingen van de controller zijn afkomstig van de hier opgeslagen code.

Vier megabyte was een genereuze toewijzing voor de software generatie van de serie 16-C/18-C tijdperk.Het bevatte de volledige controle software suite plus geïnstalleerde opties zonder capaciteitsbeperkingen voor de meeste configuratiesDe machines van de serie 16-C en 18-C met uitgebreide softwarepakketten kunnen deze limiet benaderen, maar voor standaardconfiguratie van bewerkingscentrum en draaicentrumde capaciteit was meer dan voldoende.

Flash ROM is inherent niet-vluchtig. Het behoudt zijn inhoud zonder enige stroombron, zonder batterij en door uitgebreide opslag.Een FROM-module die uit een machine is gehaald, kan jarenlang in een laden zitten en de software nog intact bevatten wanneer deze opnieuw wordt geïnstalleerd.

SRAM 256 KB

De 256 kilobytes SRAM bevatten de machine-specifieke en functie-specifieke gegevens die de configuratie van de ene machine van de andere onderscheiden.coördinaten van het werkstukDe back-upbatterij op de module houdt de SRAM-inhoud in stand.

256 KB is een matige SRAM-allocatie. Het past bij de standaardprogramma- en gegevensvereisten van Series 16-C en 18-C-machines in typische bewerkingstoepassingen.Machines met zeer grote programmabibliotheken of uitgebreid gebruik van macrovariabelen kunnen de capaciteit beperkend vinden.In die gevallen kunnen in de uitbreidingsruimten van het systeem extra SRAM-uitbreidingsmodules zijn geïnstalleerd.

De back-upbatterij is een verbruiksmateriaal met een levensduur gemeten in jaren, meestal drie tot vijf jaar in normale industriële dienstverlening.langer als de machine continu werkt (wat de batterijontladingscycli vermindert). Wanneer de batterijspanning daalt, geeft de FANUC-controller een laagbatterij-alarm uit.

NC naar MC-interface Wat de module opslaat

De beschrijving "interfaces tussen NC en MC" weerspiegelt de inhoud van de module en niet de fysieke architectuur ervan. The FROM on this board stores the software for both the NC (the motion control and interpolation functions) and the MC (the PMC ladder — the programmable machine controller that handles I/O sequencing and machine logic)Ze worden op deze module opgeslagen en bij opladen opgeladen.

Deze gecombineerde opslag betekent dat een storing of beschadiging van deze module tegelijkertijd zowel de NC- als de PMC-functies beïnvloedt.De controller kan niet uitvoeren noch beweging controle of machine logica zonder de juiste softwareBeide zijden van het besturingssysteem zijn afhankelijk van de inhoud van deze enkele module.

Veelgestelde vragen

Q1: De serie 16-C machine toont een ROM parity alarm bij opstarten. Is de A20B-2902-0341 defect?

Een ROM-pariteitsalarm geeft aan dat FROM content integrity faalt.Als het alarm blijft klinken met de module volledig ingesteld, kan de FROM-inhoud beschadigd zijn of de module-hardware heeft mogelijk gefaald.

V2: Wat moet na vervanging van de A20B-2902-0341 worden gedaan voordat de machine kan werken?

Een vervangingsmodule installeert een lege ?? geen FROM-inhoud, geen SRAM-gegevens.Herstel dan alle SRAM gegevens.Bevestig dat alle parameters correct zijn door ze te vergelijken met een parameterafdruk.De machine kan geen correcte onderdelen produceren totdat de parameters zijn geverifieerd.

Het PMC-ladderprogramma ontbreekt na een vervanging van de module.

Als de FROM was geladen met CNC-systeemsoftware, maar de PMC-ladder niet in de lading was opgenomen, starten de controller en de NC-functies, maar de PMC heeft geen ladder om uit te voeren.machine I/O reageert niet. Laad het PMC ladder programma apart van het PMC programmeringsscherm of van een geheugenkaart back-up. De ladder is een apart bestand van de belangrijkste CNC-systeemsoftware en moet onafhankelijk worden geladen.

V4: Kan de A20B-2902-0341 worden gebruikt om andere 4 MB FROM-modules in de A20B-2902-serie te vervangen?

De uitwisselbaarheid tussen de FROM-modulevarianten van de A20B-2902-serie is afhankelijk van het feit of de SRAM-capaciteit en de systeemcompatibiliteit overeenkomen.De -0341 draagt specifiek 256 KB SRAM en is afgestemd op de serie 16-C/18-C. Een andere variant in dezelfde serie kan een andere SRAM-allocatie hebben of worden gematcht op een andere controllerserie. Gebruik de exacte onderdeelnummermatch voor bevestigde compatibiliteit.

V5: De machine werkt al jaren zonder problemen. Moet de SRAM-batterij op deze module proactief worden vervangen?

Batterijen regelmatig vervangen is beter dan wachten op het alarm.Een batterij die de alarmdrempel bereikt, heeft nog steeds een zekere marge voor gegevensverlies, maar die marge is eindig en onvoorspelbaarAls de machine tussen het alarm en de vervanging van de batterij uitgaat, lopen de SRAM-gegevens gevaar.met de machine tijdens de uitwisseling ingeschakeld om de SRAM actief te houden.
