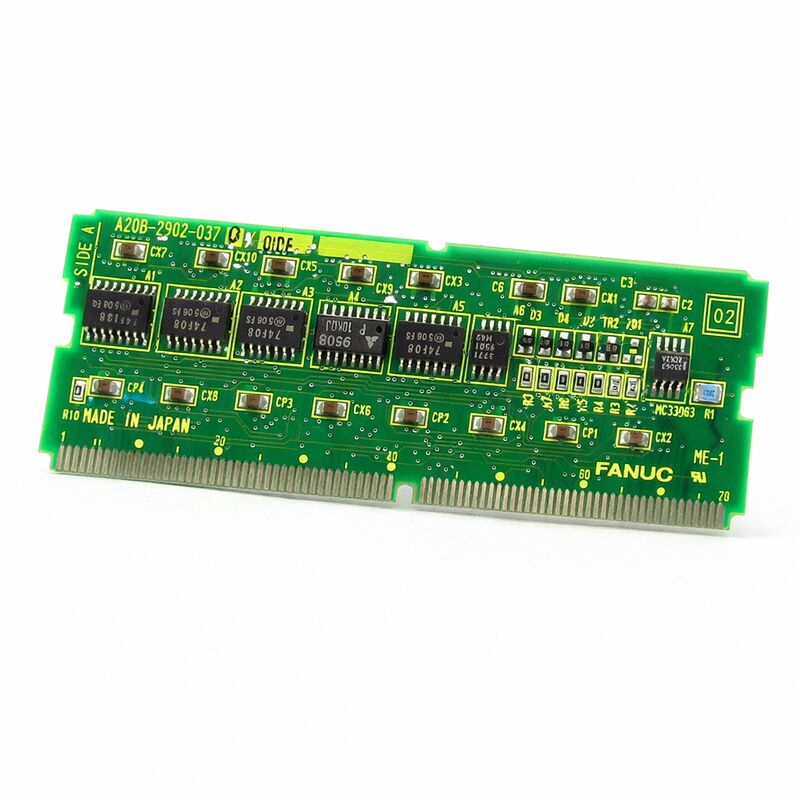

FANUC A20B-2902-0370 ∙ Memory Module PCB ∙ A20B-2902 Series, FANUC CNC Controller, Japanse oorsprong

Deelnummer:A20B-2902-0370

Vervaardiger:FANUC Corporation (Japan)

Productsoort:Memory Module PCB (SMD-dochterbord)

Boardserie:A20B-2902

Toepassing:FANUC CNC-controller geheugen uitbreiding en opslag

Ontwerp:SMD-plug-in dochterbord

Overzicht

De A20B-2902-0370 is een geheugemodule-PCB van de A20B-2902-serie van FANUC. Deze serie omvat een brede familie van SMD-plug-in geheugenkaarten die worden gebruikt in FANUC CNC-controllers voor programmaopslag,Parameterbehoud, systeemsoftware hosting, en geheugen uitbreiding.

De A20B-2902-0370 vertegenwoordigt één specifieke variant in deze productfamilie, geconfigureerd om te voldoen aan de geheugenvereisten van het aangewezen controllerplatform.

De CNC-controllerarchitecturen van FANUC zijn afhankelijk van een gelaagd geheugen systeem.

Niet-vluchtig geheugen bevat de software en gegevens die moeten blijven bestaan in de stroomcycli.De SRAM met back-up-bescherming overbrugt de twee vluchtige in zijn elektrische werking, effectief niet-vluchtig door batterijbescherming.

De A20B-2902-serie biedt de modulaire fysieke implementatie van deze geheugenlagen, waarbij elke variant specifieke platforms en capaciteiten bedient.

De -0370-variant bevindt zich in het onderdeelnummerbereik van A20B-2902-modules die zijn gekoppeld aan FROM- en SRAM-opslagfuncties voor FANUC-controllerplatforms in de generatie 16 tot en met 21.

Deze modules volgen het gevestigde ontwerp van de A20B-2902-serie: compacte SMD-constructie, rechtstreeks aansluiten op het hoofdbord,en CMOS-circuits met een laag vermogen die de warmteafvoer binnen de controllerkas minimaliseren.

Belangrijkste specificaties

Geheugen in FANUC CNC-architectuur Waarom deze modules belangrijk zijn

Het geheugen van een FANUC CNC-controller is niet een enkel undifferentiatief opslagblok, maar een zorgvuldig gestructureerde hiërarchie waarin verschillende gegevenstypen in verschillende geheugentechnologieën leven.omdat elk type gegevens verschillende eisen heeft aan de toegankelijkheids snelheid, schrijf uithoudingsvermogen, en doorzettingsvermogen.

De CNC-besturingssoftware leeft in FROM.

Het is er geschreven tijdens de fabrieksinstallatie van de software, en het verandert alleen wanneer een opzettelijke software-update wordt uitgevoerd.

De hoge duurzaamheid van het flashgeheugen voor leestoperaties en de matige duurzaamheid voor schrijfoperaties maken het ideaal voor dit gebruik.

Parameters en verschuivingen zitten in batterij-aangedreven SRAM.

Ze veranderen tijdens normaal gebruik ∙ een verschuiving bijgewerkt na een kwalificatie snit, een parameter aangepast tijdens het onderhoud ∙ dus ze moeten in het geheugen dat snel en vaak kan worden geschreven, niet in Flash.

Maar ze moeten ook blijven bestaan wanneer de stroom is uitgeschakeld, daarom wordt SRAM ondersteund door een batterij gebruikt in plaats van DRAM.

Sommige controllers en sommige geheugenconfiguratie gebruiken ook DRAM voor werkbuffers, de interpolatieberekeningen, communicatiebuffers,en PMC-uitvoeringsgegevens die bij elke aanzet vers worden gegenereerd en geen krachtcyclus hoeven te overleven.

De A20B-2902-0370 dient zijn specifieke positie in deze geheugenhiërarchie voor zijn aangewezen controllerplatform.

SMD-ontwerp en bordbewerking

Alle componenten zijn: geheugenchips, ondersteunende logica,connector zijn gemonteerd op het plaatoppervlak in plaats van door gaten in het PCB-substraat.

Dit maakt een hogere componentendichtheid mogelijk op een kleiner bord, waardoor deze geheugemodules een aanzienlijke opslagcapaciteit kunnen verpakken in het compacte dochterbordformaat.

De SMD-constructie betekent ook dat deze boards zorgvuldig moeten worden behandeld.

Op het PCB-oppervlak gemonteerde componenten zijn gevoeliger voor fysieke schade door onjuiste behandeling dan door-gat componenten.

Het bord moet aan de randen worden gedragen.

Geen enkel onderdeeloppervlak mag met blote handen worden aangeraakt.

CMOS-geheugencomponenten zijn gevoelig voor elektrostatische ontlading.

Een statische gebeurtenis die niet als een waarneembare schok voor een persoon zou worden opgemerkt, kan nog steeds voldoende spanning genereren om een logicapoort of geheugencelle te beschadigen.

Antistatische voorzorgsmaatregelen polsband, geaard werkoppervlak zijn standaardvereisten bij het hanteren van een SMD-geheugenkaart.

Checklijst vóór vervanging

Het vervangen van een A20B-2902-serie geheugemodule vereist een reeks stappen voordat het fysieke werk begint..

De eerste stap is altijd een volledige back-up.de back-up moet zowel de FROM-software (van de geheugenback-upfunctie van het opstartscherm van FANUC) als de SRAM-gegevens (parameters) vastleggen;, verschuivingen, programma's, PMC-gegevens).

De meeste FANUC-controllers ondersteunen back-up naar een SRAM-kaart, een USB-geheugenapparaat of een pc via RS-232.

De tweede stap is het bevestigen van het onderdeelnummer van de vervangende module.

De A20B-2902-serie bevat veel varianten met een vergelijkbaar fysiek uiterlijk, maar verschillende capaciteiten en compatibiliteit.

Na vervanging moet de FROM worden herschreven met de juiste softwarebestanden.

Vervolgens moeten de SRAM-gegevens uit de back-up worden hersteld.

Veelgestelde vragen

V1: Welke symptomen veroorzaakt een A20B-2902-0370 die niet werkt, meestal voordat het volledig uitvalt?

Geleidelijke afbraak in Flash geheugen produceert intermitterende FROM checksum waarschuwingen die komen en gaan de getroffen cel is marginaal, het doorgeven van sommige leest en het falen van anderen.SRAM-degradatie wordt aangetoond als incidentele willekeurige gegevenscorruptie in parameters of verschuivingen ∙ een waarde verandert onverwacht tussen stroomcycli zonder handmatige interventieBeide symptomen vereisen vervanging van de module voordat de storing compleet is.

Wanneer er een volledige storing optreedt, kan de machine niet correct worden opgestart of uitgevoerd.

Q2: De controller heeft een software-update voltooid en toont nu een FROM-fout.

Een onderbroken of onjuist uitgevoerd FROM-schrijven tijdens een software-update kan een of meer FROM-sectoren beschadigen.door het kiezen van de verkeerde software bestanden, of door te proberen om onverenigbare software te laden, is corruptie het waarschijnlijke resultaat.

De FROM moet vanaf het begin worden herschreven met de juiste softwarebestanden.

Als herhaalde schrijfpogingen falen, zijn de FROM-chips beschadigd en moet de module vervangen worden.

V3: Na een machine-uitzetten voor de vakantie, herstelt de controller, maar toont parameterdataverlies op sommige assen. De batterij leest 3.0V. Is de batterij de oorzaak?

Een 3,0V lithiumcel is aan of nabij het einde van haar levensduur ∙ deze cellen handhaven bijna nominale spanning totdat de storing dichtbij is.

Het gegevensverliespatroon (dat van invloed is op sommige axes, maar niet op alle axes) is consistent met een SRAM-celgebied dat gegevens heeft verloren toen de batterijspanning onder de retentiedrempel viel.

Vervang de batterij, laad de parameterdata van de back-up opnieuw op en plan regelmatige batterijcontroles om herhaling te voorkomen.

V4: Het CNC-scherm laat "SRAM DATA ERROR" zien bij opstarten. De machine is 18 maanden in opslag. Wat is er gebeurd?

Uitgebreide opslag zonder externe stroom betekent dat de back-upbatterij de SRAM gedurende de gehele opslagperiode alleen heeft ondersteund.

Een batterij met een beperkte resterende capaciteit vóór opslag kan tijdens de opslagperiode zijn uitgeput, waardoor SRAM-gegevens verloren gaan.

Controleer de batterijspanning en vervang als deze lager is dan 3,2 V voor een lithiumcel.

Voor langdurige opslag moet de regelaar periodiek (elke 3 ∼ 6 maanden) worden ingeschakeld om de batterijconditie te behouden.

V5: Is het mogelijk om de A20B-2902-0370 te gebruiken in een series 18-C controller die momenteel een andere variant gebruikt, als de connector fysiek past?

Fysieke connectorcompatibiliteit garandeert geen elektronische compatibiliteit.

A20B-2902-serievarianten kunnen hetzelfde connectorformaat hebben, maar met verschillende geheugencapaciteiten, verschillende FROM/SRAM-verhoudingen of verschillende interfacespanningen.

Het installeren van een verkeerde variant kan ertoe leiden dat de controller de module niet herkent, werkt met een onjuiste geheugencapaciteitstoewijzing of geheugenafwijkingen veroorzaakt als gevolg van afwijkingen in het adresbereik.

Gebruik altijd het exacte onderdeelnummer dat is gedocumenteerd voor het specifieke controlemodel.
