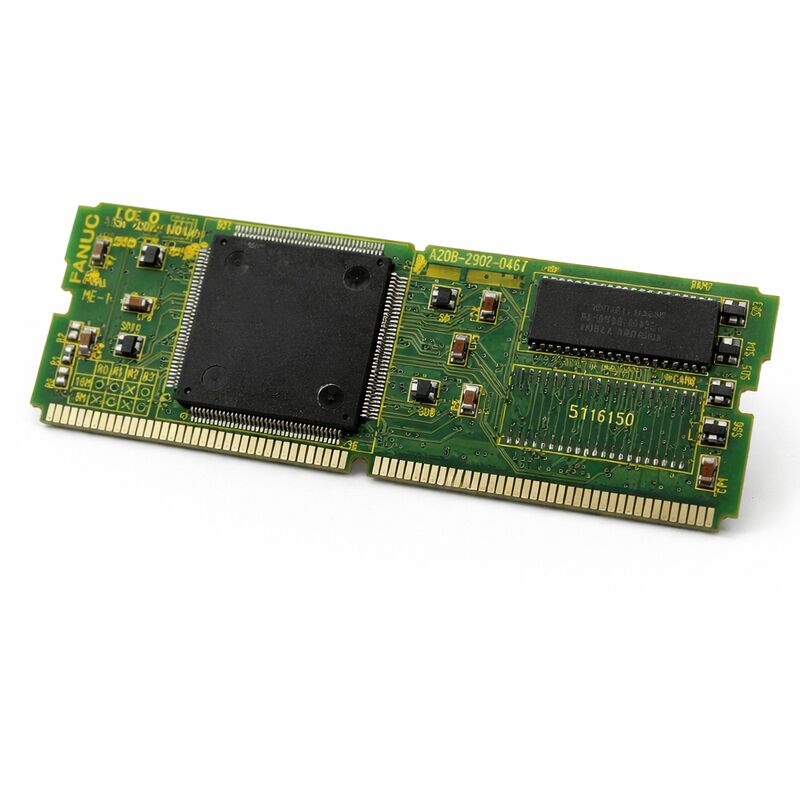

FANUC PC-RAAD A20B-2902-0461 A20B29020461 A2OB-29O2-O461

FANUC A20B-2902-0461 | 8MB DRAM Systeem RAM Module — Serie 16-C / 18-C CNC, Niet meer in productie, Oorsprong Japan

Onderdeelnummer: A20B-2902-0461

Fabrikant: FANUC Corporation (Japan)

Producttype: DRAM Geheugenmodule (SMD Daughter Board)

Capaciteit: 8 MB

Geheugentype: DRAM (Dynamisch RAM — vluchtig)

Compatibele systemen:FANUC Serie 16-C, 18-C CNC

Status: Niet meer in productie door fabrikant

Overzicht

De A20B-2902-0461 is de 8MB DRAM systeem RAM-module voor FANUC's Serie 16-C en 18-C CNC-controllers. Het is een compact SMD (surface-mount technology) dochterbord dat direct in een aangewezen slot op de hoofdcontroller PCB wordt geplaatst, en voorziet in het dynamische random-access geheugen dat de controller gebruikt voor alle realtime systeemoperaties tijdens machinebedrijf.

FANUC's Serie 16-C en 18-C controllers vertegenwoordigden een volwassen generatie van mid-range CNC-platforms, die tijdens hun productietijdperk wijdverspreid werden ingezet in draai- en bewerkingscentra.

De 16-C werd gebruikt voor multi-as draai- en freesapplicaties; de 18-C was gericht op compacte bewerkingscentra die robuuste, gecoördineerde multi-as besturing vereisten.

Beide controllers waren afhankelijk van DRAM-systeemgeheugen voor de uitvoering van CNC-programma's, PMC-ladderlogicaverwerking, databuffering voor servo- en spindelbesturing, en alle runtimeberekeningen. De A20B-2902-0461 is de specifieke 8MB DRAM-module die dit geheugen levert.

DRAM is vluchtig geheugen — het vereist continue verversingscycli om de inhoud te behouden. Schakel de controller uit en de DRAM-inhoud is verdwenen.

Dit is correct gedrag. Het besturingssysteem en de parameters van de CNC worden opgeslagen in niet-vluchtig geheugen (FROM en batterij-ondersteunde SRAM).

De DRAM bevat de werkgegevens die tijdens een machinecyclus worden gegenereerd: interpolatiebuffers, communicatiebuffers en PMC-uitvoeringsgegevens. Bij het inschakelen laadt de controller de benodigde gegevens opnieuw uit het niet-vluchtige geheugen en begint met schrijven naar de verse DRAM.

Deze module is niet meer in productie door FANUC. Nieuwe voorraad wordt niet meer geproduceerd.

Vervangende eenheden komen uit geteste surplusvoorraad, professioneel gereviseerde borden, of gerepareerde originele modules.

Belangrijkste specificaties

DRAM in CNC Controller Architectuur

De geheugenhierarchie van een CNC-controller dient verschillende doelen voor verschillende gegevenstypen. Niet-vluchtig geheugen — Flash ROM (FROM) en batterij-ondersteunde SRAM — behoudt zijn inhoud wanneer de stroom is uitgeschakeld.

Het bevat de CNC-systeemsoftware, onderdeelprogramma's, parameters, gereedschap-offsetgegevens en de PMC-ladder. Deze gegevens moeten stroomcycli overleven.

DRAM neemt een andere plaats in deze hiërarchie in.

Het is snel, dicht en goedkoop — maar vluchtig. De besturingssoftware van de CNC gebruikt DRAM als zijn werk-scratchpad. Interpolatieberekeningen genereren positiegegevens voor elke as bij elke servocyclus. Spindelcommandogegevens worden gebufferd. PMC-communicatiegegevens worden uitgewisseld.

Communicatie met I/O-apparaten omvat bufferbeheer.

Al deze tussenliggende, tijdelijke gegevens bevinden zich in DRAM tijdens machinebedrijf.

De systeemsoftware beheert de DRAM-allocatie en verversing automatisch.

De operator en onderhoudstechnicus zijn normaal gesproken niet op de hoogte van de werking van de DRAM — totdat deze faalt. Wanneer de DRAM faalt, detecteert het systeem de storing via zijn geheugen-zelftestroutines.

Het meest voorkomende alarm is een pariteitsfout: de controller detecteert dat gegevens die van een DRAM-adres worden gelezen, niet overeenkomen met de pariteitsbit die met de gegevens is geschreven.

Dit alarm verschijnt bij het inschakelen tijdens de geheugentest van de controller, of af en toe tijdens bedrijf als een cel intermitterend faalt onder thermische belasting.

Pariteitsfout-alarmen en de beslissing tot vervanging

Een DRAM-pariteitsfoutalarm is een betrouwbare indicator van een defect geheugenmodule. FANUC's i/C-serie controllers voeren geheugentests uit tijdens de initialisatie bij het inschakelen. Als de DRAM-module deze test faalt, wordt het alarm gegenereerd en kan de controller niet overgaan naar zijn normale operationele staat.

De machine kan niet worden verplaatst, geprogrammeerd of bediend totdat de storing is verholpen.

Intermitterende pariteitsfouten — fouten die af en toe tijdens bedrijf verschijnen, maar niet consistent bij het inschakelen — duiden op een marginale DRAM-cel. De cel kan de test bij het inschakelen doorstaan wanneer de module koud is, maar falen tijdens bedrijf naarmate de module opwarmt.

Deze thermische afhankelijkheid is een veelvoorkomend patroon bij het verouderen van DRAM. Als de pariteitsfout alleen verschijnt nadat de controller enige tijd heeft gedraaid, is deze thermische faalmodus waarschijnlijk.

Voordat de module wordt vervangen, is een volledige back-up van de CNC-gegevens essentieel.

Hoewel de DRAM zelf vluchtig is en geen permanent opgeslagen gegevens bevat, vereist het proces van modulevervanging het openen van de controller en het hanteren van de hoofdprintplaat.

Elke onbedoelde verstoring van de batterij-ondersteunde SRAM-verbindingen of de hoofdprintplaat kan gegevensverlies uit het niet-vluchtige geheugen veroorzaken.

Maak een back-up van alle programma's, parameters, PMC-ladder en gereedschapsgegevens naar een pc of USB-opslagapparaat voordat u met werkzaamheden begint.

SMD Constructie en Hantering

De A20B-2902-0461 maakt gebruik van surface-mount constructie. De DRAM-chips en alle bijbehorende componenten zijn direct op het oppervlak van het kleine bord gemonteerd, zonder doorlopende componenten.

Het bord past in zijn slot via een fijne-pitch connector. Deze connector is niet zo mechanisch robuust als een grote randconnector — deze kan beschadigd raken door verkeerde uitlijning of geforceerde invoer.

Hanteer het bord aan de randen. Raak nooit de componentoppervlakken of de connectorcontacten aan.

Gebruik gedurende het hele proces antistatische voorzorgsmaatregelen — een ESD-gebeurtenis tijdens het hanteren kan DRAM-cellen beschadigen die vervolgens intermitterend in gebruik falen, wat dezelfde pariteitsfout-symptomen veroorzaakt die de vervanging moest verhelpen.

Lijn de connector zorgvuldig uit voordat u het bord in zijn slot drukt. Bevestig de volledige vergrendeling.

Als het bord niet volledig is vergrendeld, kan de controller inschakelen, maar communicatiefouten of onverwachte geheugenfouten melden die niet overeenkomen met de werkelijke staat van het bord.

Veelgestelde vragen

V1: De CNC toont een DRAM-pariteitsfoutalarm bij het inschakelen. Het alarm verschijnt consequent bij elke opstart. Hoe zeker kunnen we zijn dat het de A20B-2902-0461 is?

Een consistente pariteitsfout bij elke opstart is een sterke indicator van een defecte DRAM-module.

De geheugen-zelftest van de controller voert bij elke opstart dezelfde testreeks uit, en een falende cel faalt elke keer dezelfde test.

Voordat u een vervanging bestelt, inspecteer de module en zijn slot visueel op vuil of fysieke schade.

Als er niets wordt gevonden, is de module intern defect en moet deze worden vervangen.

V2: Het pariteitsalarm verschijnt pas nadat de machine ongeveer 30 minuten heeft gedraaid. Het tijdelijk uitschakelen en weer inschakelen lost het tijdelijk op. Wat gebeurt er?

Dit is een klassieke thermische-modus DRAM-storing. De cellen van de module zijn marginaal — ze slagen voor de koude opstarttest, maar ontwikkelen timingfouten naarmate het apparaat opwarmt tijdens bedrijf. De verversingskenmerken van de cel degraderen met de temperatuur, en uiteindelijk komt de gelezen data niet overeen met de geschreven pariteit.

Uitschakelen laat de module afkoelen, waardoor deze de koude test opnieuw kan doorstaan. De module faalt en moet worden vervangen.

Ga niet door met bedrijf onder deze omstandigheden — de gegevensintegriteit tijdens het bewerken kan niet worden gegarandeerd wanneer de DRAM thermisch instabiel is.

V3: De back-up is gemaakt vóór de modulevervanging. Moet er na het installeren van de vervangende A20B-2902-0461 nog gegevens worden herladen?

De DRAM-module zelf bevat geen permanente gegevens — het vervangende bord begint leeg, wat correct is. Als de hoofdprintplaat echter is verstoord tijdens de installatie, kunnen parameters die zijn opgeslagen in batterij-ondersteunde SRAM corrupt raken.

Controleer na installatie of alle parameters, gereedschap-offsets en PMC-gegevens intact zijn door belangrijke waarden te vergelijken met de back-up.

Als er waarden onjuist zijn of er alarmen verschijnen na herstart, herstel dan vanaf de back-up.

V4: Zijn er andere 8MB DRAM-modules in de A20B-2902-serie die de -0461 kunnen vervangen in een Serie 18-C?

De A20B-2902-serie bevat verschillende 8MB DRAM-varianten die zijn afgestemd op verschillende controllergeneraties en hoofdprintplaat-slotconfiguraties. De -0461 is specifiek voor het Serie 16-C en 18-C platform.

Andere varianten in dezelfde serie (zoals -0630 voor 16i/18i) gebruiken andere bordafmetingen, connectorconfiguraties of DRAM-specificaties.

Ze zijn niet uitwisselbaar zonder bevestigde compatibiliteit. Gebruik altijd het exacte onderdeelnummer voor de geïnstalleerde controller.

V5: Is het mogelijk om de A20B-2902-0461 op componentniveau te repareren in plaats van het hele bord te vervangen?

DRAM-chips zijn standaardcomponenten, en een bekwame reparatietechnicus kan soms een specifieke defecte chip op een DRAM-module identificeren en vervangen. Of dit praktisch is, hangt af van het type chipverpakking en de beschikbaarheid van een overeenkomend component.

Op surface-mount borden vereist chipvervanging precisie SMT-reworkapparatuur.

Als een gekwalificeerde reparatieservice een geteste gerepareerde module met garantie aanbiedt, is dit een haalbaar en kosteneffectief alternatief voor het verkrijgen van een geteste surplus origineel.
