FANUC A20B-2902-0470 | Touch Panel Control Module PCB — CNC HMI Interface, Japan Origin

Onderdeelnummer: A20B-2902-0470

Fabrikant: FANUC Corporation (Japan)

Producttype: Touch Panel Control Module PCB

Board Serie: A20B-2902

Toepassing: FANUC CNC Besturingssystemen — Operator Interface

Overzicht

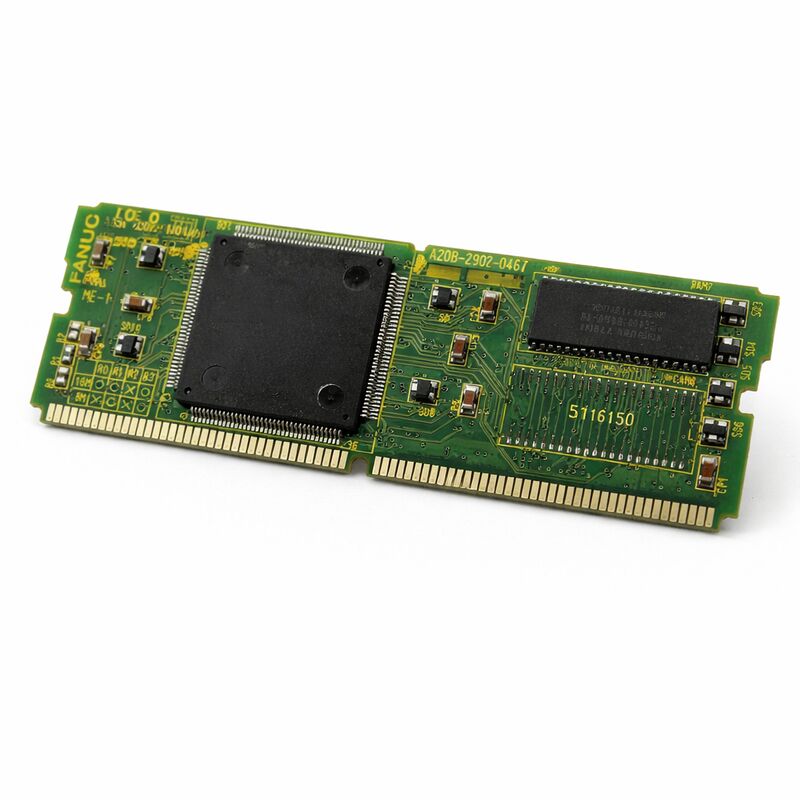

De A20B-2902-0470 is een touch panel control module PCB van FANUC's A20B-2902 serie.

Het integreert de touch sensing en control logic circuits die interactie van de operator mogelijk maken via een touchscreen interface in FANUC CNC besturingssystemen.

Dit bord is de hardwarelaag die een vingercontact op het displayoppervlak vertaalt naar een commando waarop de CNC-controller kan reageren.

Touch panel interfaces in CNC-werktuigmachines dienen een praktisch doel dat verder gaat dan gemak.

Een operator die navigeert door complexe menu's, parameters invoert of bewerkingen bevestigt op een touchscreen, werkt in veel scenario's sneller dan met een traditioneel toetsenbord.

FANUC introduceerde touch panel functionaliteit op hun CNC-platforms om deze interactiestijl te ondersteunen, en de A20B-2902-0470 is de PCB die dit mogelijk maakt op de systemen die het gebruiken.

Het bord communiceert met de CNC-control processor en stuurt touch event data door die de CNC-software interpreteert als operatorcommando's.

De fysieke touch sensor — typisch een resistieve of capacitieve overlay op het display — wordt op dit bord aangesloten.

De control logic van het bord detecteert de aanraking, verwerkt de coördinaatgegevens en stuurt deze via zijn communicatie-interface door naar de CNC.

Belangrijkste Specificaties

Touch Panel Technologie in CNC-omgevingen

CNC-werktuigmachineomgevingen stellen specifieke eisen aan elk interfacecomponent.

Trillingen van de machineconstructie, temperatuurvariaties door het bewerkingsproces en thermische cycli in de behuizing, koelmiddeldampen en de algemene vervuiling van een actieve werkplaats beïnvloeden allemaal de duurzaamheid van apparatuur.

Een touch panel PCB voor CNC-gebruik moet onder deze omstandigheden betrouwbaar functioneren, niet alleen in gecontroleerde laboratoriumomstandigheden.

De A20B-2902-0470 is ontworpen voor deze omgeving. FANUC's CNC-componenten zijn ontworpen voor industrieel gebruik — consistente werking bij extreme temperaturen van een werkende kast, weerstand tegen elektrische ruis gegenereerd door servo-aandrijvingen en spindelversterkers die dezelfde behuizing delen, en betrouwbare prestaties gedurende de lange onderhoudsintervallen die typisch zijn voor CNC-werktuigmachines.

De touch interface vult toetsenbordinvoer op het operatorpaneel aan of vervangt deze. In CNC-systemen waar touch functionaliteit wordt geboden, dekt het touch panel functies die anders navigatie via toetsenbordmenu's zouden vereisen. Parameterinvoer, schermnavigatie en softkey-functieactivering kunnen allemaal via het touch-oppervlak worden afgehandeld.

De A20B-2902-0470 is de hardware die al deze interacties ondersteunt.

Signaalpad — Touch naar CNC

Wanneer een operator het displayoppervlak aanraakt, detecteert de touch sensor het contact.

De sensor genereert een signaal dat overeenkomt met de touch-coördinaten.

Dit signaal bereikt de A20B-2902-0470 touch panel control module PCB, die de ruwe sensordata verwerkt tot een bruikbare coördinaatwaarde.

Het bord communiceert de verwerkte touch-data naar de CNC-control processor.

De CNC-software koppelt de touch-coördinaten aan de interface-elementen op het scherm die op dat moment zichtbaar zijn.

De juiste functie wordt geactiveerd — dezelfde functie die zou zijn geactiveerd door op de corresponderende fysieke toets te drukken als die aanwezig was.

Dit pad moet betrouwbaar en snel genoeg zijn, zodat de operator geen merkbare vertraging ervaart tussen aanraking en reactie.

Industrieel HMI-ontwerp richt zich op responstijden die het natuurlijke gevoel van directe interactie behouden.

Vertraging of gemiste aanrakingen ondermijnen het vertrouwen in de interface en vertragen de workflow van de operator. De A20B-2902-0470 is ontworpen om te voldoen aan deze responseisen in de ondersteunde systemen.

Foutidentificatie — Touch Panel PCB versus Displayfouten

Wanneer een touch panel interface niet meer reageert of grillig wordt, kan de fout op verschillende plaatsen ontstaan: de touch sensor overlay zelf, de kabel die de sensor met het control board verbindt, de A20B-2902-0470 PCB, of de CNC-softwareconfiguratie voor de touch interface.

Het diagnosticeren van welk component verantwoordelijk is voordat onderdelen worden besteld, voorkomt onnodige uitgaven.

Een volledig niet-reagerend touch panel met alle andere displayfuncties normaal, wijst op de PCB of het verbindingspad ervan.

Een grillige of afwijkende touch-respons — aanrakingen die op onjuiste posities worden geregistreerd — is vaker het gevolg van veroudering of fysieke schade aan de touch sensor overlay zelf.

Zichtbare schade aan het displayoppervlak (krassen, vervorming, vochtindringing) moet de diagnose naar de sensor overlay leiden in plaats van naar de control PCB.

Controleer de kabelverbindingen van de touch sensor naar de A20B-2902-0470 voordat u concludeert dat het bord defect is.

Trillingen in de machineomgeving maken connectoren geleidelijk los.

Een connector die bij installatie vastzat, kan jaren later intermitterend contact krijgen.

Veelgestelde Vragen

V1: Het touch panel werkte correct en stopte volledig met reageren na een update van de CNC-software. Kan de A20B-2902-0470 beschadigd zijn door de update?

Een software-update beschadigt geen PCB's. Als het touch panel na een update stopte met reageren, is een waarschijnlijkere oorzaak een configuratieparameter voor de touch interface die tijdens het updateproces is gewijzigd of gereset.

Controleer de touch panel configuratie-instellingen van de CNC en bevestig dat deze overeenkomen met de vorige setup.

Als de parameters correct zijn en de touch niet functioneel blijft, onderzoek dan de hardware.

V2: Slechts een deel van het touch-oppervlak reageert. Het gebied rechtsboven op het scherm produceert geen touch-respons. Is dit de PCB of de sensor?

Gedeeltelijk falen over een gedefinieerd gebied van het touch-oppervlak is kenmerkender voor een defect aan de sensor overlay dan voor een PCB-defect.

De PCB verwerkt signalen van de gehele sensor — een PCB-defect produceert doorgaans een totaal falen of grillig gedrag over het gehele oppervlak in plaats van een zone-specifiek dood gebied.

Inspecteer de overlay op fysieke schade in het niet-reagerende gebied.

V3: De touch panel PCB is vervangen. Touch reageert nu, maar aanrakingen zijn consequent verschoven ten opzichte van het beoogde doel. Wat veroorzaakt dit?

Touch-verschuiving na een vervanging geeft aan dat het touch panel kalibratie vereist voor het geïnstalleerde display.

De kalibratieprocedure koppelt de coördinaatruimte van de touch sensor aan de pixelcoördinaten van het display.

Als de kalibratie niet is uitgevoerd na installatie, of als de kalibratiegegevens van het vorige bord niet correct van toepassing zijn op het nieuwe bord, is een verschoven touch-respons het verwachte resultaat.

Voer de touch-kalibratieprocedure uit vanuit het diagnostische of setup-menu van de CNC.

V4: Hoe beïnvloedt koelmiddelcontaminatie het touch panel en deze PCB?

Koelmiddel op het displayoppervlak verstoort tijdelijk de capacitieve touch-respons en kan grillige aanrakingen veroorzaken op resistieve touch-oppervlakken.

Koelmiddel dat de display-assemblage binnendringt en de touch sensor kabelconnectoren bereikt, creëert een geleidingspad dat aanhoudende valse touch-signalen produceert.

Koelmiddel dat de A20B-2902-0470 PCB zelf bereikt, kan kortsluitingen op het bord veroorzaken.

Bevestig dat de afdichting van de operatorpaneel behuizing intact is en vervang beschadigde pakkingen of afdichtingen voordat u touch panel hardwarefouten aanpakt die worden veroorzaakt door contaminatie.

V5: Kan de A20B-2902-0470 worden gerepareerd als slechts één component op het bord defect is?

Component-level reparatie is haalbaar wanneer het defecte component kan worden geïdentificeerd en verkregen.

Veelvoorkomende defecten aan één component op HMI-interfaceborden zijn beschadigde ingangsbeveiligingsapparaten door elektrostatische ontlading, defecte connectorcontacten en verslechterde ontkoppelcondensatoren.

Defecten in propriëtaire FANUC interface IC's zijn over het algemeen niet op componentniveau te repareren.

Een bekwame technicus die bekend is met FANUC HMI-borden kan de repareerbaarheid beoordelen na inspectie.
