CNC-printplaat
>
|
| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-2902-0670 |

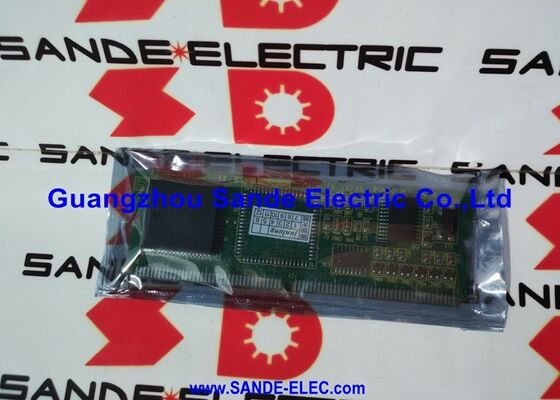

DeFANUC A20B-2902-0670is het voedingsstuurbord van de FANUC biSVSP-serie · FANUC's geïntegreerde combinatiemodule die servoas aandrijving en spindeldrijving in één compacte eenheid plaatste.
Het biSVSP-concept beantwoordde een echt probleem van panelen: traditionele CNC-aandrijvingskasten vereisten afzonderlijke servoversterkermodules (SVM) en een afzonderlijke spindelversterkermodule (SPM).die een aanzienlijke breedte van het paneel verbruiken en die afzonderlijke busverbindingen tussen hen vereisen.
De biSVSP integreert beide functies servo-assen en spindel in één module, waardoor het paneelafdruk aanzienlijk wordt verminderd en de bedradingstopologie wordt vereenvoudigd.
Binnen een biSVSP-module werken drie verschillende printplaten samen in een gedefinieerde fysieke en elektrische opstelling.CNC-communicatie (FSSB of gelijksoortig), en as/spindelregeling.
De bedradingsplatform biedt de aansluitpunten voor de externe kabels ‡ motorvermogen, encoderfeedback, besturingssignalen.Het vermogensafdelingbord waarvan de A20B-2902-0670 het stuurgedeelte is verwerkt de werkelijke vermogenconversie: ontvangst van de driefasige wisselstroominvoer, generatie van de gelijkstroombus, schakeling van de IGBT-modules voor servo- en spindeluitgangen,en het leveren van de gereguleerde lage-spannings gelijkstroomrails voor de besturings- en bedradingsplaten.
De A20B-2902-0670 is specifiek het stuurgedeelte van deze power board assembly ∙ het gedeelte dat de gate drive circuits draagt, de logic-level power supply circuits,en de interface tussen de hardware voor het omzetten van vermogen en de besturingssignalen van het besturingscord.
Het is niet het volledige stroombord (dat de IGBT's en rechtgever draagt);het is de bestuurder PCB gemonteerd op de power board die de bruggen van de laagspannings digitale besturing domein en de high-power schakeling domein.
| Parameter | Waarde |
|---|---|
| Functie | Stroomvoorzieningsaandrijver PCB |
| Moduleserie | biSVSP (A06B-6134-HXXX) |
| Toepassingsgebied | SVSP-40/40-15i naar drievoudige servo/spindel |
| Positie van de raad | Vermogensafdeling van biSVSP-assemblage |
| Interface | BeheersPCB + stroom IGBT-fase |
| Status | Afgebroken reserve |
| Oorsprong | Japan |
De drie-bordarchitectuur van de biSVSP-module is nauwer geïntegreerd dan de twee-bordarchitectuur van de eerdere Alpha SVM- en SPM-modules.
Bij de Alpha SVM2 (A06B-6079), bijvoorbeeld, is het vervangen van de bovenste kaart (A20B-2001-0931) een eenvoudige uitwisseling omdat de bovenste en onderste kaarten mechanisch en elektrisch onafhankelijk zijn.
In de biSVSP delen de drie boards signaalpaden en krachtvlakken die elkaar verbinden via backplane-connectoren,en de fysieke lay-out van de A06B-6134-module is compacter, waardoor de identificatie en vervanging van individuele platen complexer worden.
Deze integratie is de reden waarom sommige gespecialiseerde reparatiecentra de biSVSP liever als een complete eenheid onderhouden, waarbij de gehele A06B-6134-module wordt vervangen in plaats van afzonderlijke platen.
Wanneer een biSVSP-module naar een reparatiecentrum wordt teruggestuurd, heeft de technicus toegang tot de volledige montage, kan hij diagnostische metingen op alle interfaces tegelijkertijd op een testplatform uitvoeren,en kan vervangen elk bord of onderdeel is mislukt.
Het A20B-2902-0670 stuurbord in de krachtsectie is een van de identificeerbare vervangbare onderassemblages binnen dit reparatieproces.
Binnen de krachtsectie van de biSVSP vervult de A20B-2902-0670-driver-PCB functies die essentieel zijn voor zowel de servo- als de spindel-uitgangskanalen:
Generatie van het signaal van de poort:The IGBT modules in the biSVSP's servo and spindle output stages require gate drive signals — precise timed pulses at the correct voltage level — to switch on and off at the correct phase in the PWM cycle.
De poort aandrijving circuits op de bestuurder PCB vertalen de lage-power PWM signalen van de bedieningsplatform in de hogere-spanning,hogere stroompulsen die nodig zijn om de IGBT-poorten op betrouwbare wijze te schakelen met de snelheden die nodig zijn voor de motorbesturing (typisch dragerfrequentie van 2?? 8 kHz).
Geïsoleerde voedingsvoorziening voor poortbestuurders:Driving IGBT gates in a half-bridge or full-bridge configuration requires bootstrap or isolated power supplies — each IGBT gate drive circuit needs a local power supply referenced to its own emitter potential, die tijdens het schakelen op verschillende potentialen drijft.
Het stuurcomponent draagt de geïsoleerde voedingscircuits (meestal kleine hoogfrequente transformatoren of laadpompcircuits) die deze drijvende poorten leveren.
Interlock- en beschermingssignaalrouting:De bestuurder pcb draagt de lading relais controle, DC bus pre-laad logica activeren, overstromingsreis logica,en de activerings-/afschakelingssignalen die het besturingsbord in staat stellen tijdens het opstarten van het apparaat het stroomgedeelte veilig te sequenciëren, normale werking en storing.
De integratie van de biSVSP-module maakte het bijzonder aantrekkelijk voor CNC-draaiblokken en kleinere bewerkingscentra waar de combinatieaandrijving in de elektrische kast beperkt is.
Een typische tweeassige CNC-draaibank (X- en Z-servo-assen plus een spindel) kan worden bediend door één biSVSP-moduleéén ventilator versus de traditionele opstelling van twee SVM-modules en één SPM die drie keer de breedte van het paneel zouden innemen.
De A06B-6134 biSVSP-serie omvat een reeks servo-/spindelstroomcombinaties,van de kleinste SVSP-40/40-15i (waarbij "40/40" twee servo-assen en "15i" de nominale spindelstroom beschrijft) via drievoudige servo/spindelcombinaties die drie servo-assen en een spindel bedienen.
The A20B-2902-0670 driver board is common across this range of configurations — its gate drive and power supply circuits are fundamentally the same regardless of the specific current rating of the IGBT stage it drives.
V1: Moet de A20B-2902-0670 apart worden besteld of is het beter om de volledige A06B-6134 module te ruilen?
Voor de meeste onderhoudsscenario's is een volledige module-uitwisseling (verzenden van de niet-gefundeerde A06B-6134 naar een reparatiecentrum en ontvangst van een geteste vervanging) de risicogevoelige aanpak.
De nauwe integratie van het biSVSP-bord betekent dat het diagnosticeren van welke specifieke bord heeft gefaald toegang vereist tot de testruimte die de meeste productie onderhoudsteams niet ter plaatse hebben.
If the A20B-2902-0670 has been positively identified as the faulty board by a specialist who has the test equipment — and if the remaining boards in the module are confirmed serviceable — ordering the driver board alone is the lower-cost path.
Zonder deze diagnostische zekerheid resulteert het monteren van een vervangend stuurbord in een assemblage met een onopgemerkte fout op het besturingsbord of de bedradingsbord in een tweede mislukte module.
V2: Wat zijn de typische storingsverschijnselen in een biSVSP-module die erop wijzen dat de power driver board (A20B-2902-0670) is uitgevallen?
Fouten van de power driver board zijn meestal te zien als: het falen van de module om de gelijkstroombus te activeren (de DC-busladingsrelais sluit zich niet, of het voorladingscircuit slaagt er niet in de busspanning te verhogen,het aanwijzend dat het laadrelaisbesturingscircuit van het stuurbord is uitgevallen); een of meer servo- of spindel-uitgangskanalen die ondanks correcte besturingskommando's onjuiste of geen motorstroom produceren (wat wijst op een storing van het poortstroomcircuit voor de getroffen IGBT-benen);of overspannings-/overstroomwaarschuwingen die verband houden met specifieke gebeurtenissen bij het schakelen van de stroom en niet reageren op de aanpassing van parameters.
Vergelijk dit met besturingsbordfouten (FSSB-communicatiefouten, encoderfouten) en bedradingsbordfouten (connector-specifieke problemen die de signaalintegriteit van specifieke kabels beïnvloeden).
V3: Kan de biSVSP-module tijdelijk werken met alleen servofunctie als de spindeldriver-sectie uitvalt, of vice versa?
Nee, omdat alle drie de uitgangskanalen (servo-assen en spindel) de gemeenschappelijke power board, DC bus en power driver PCB delen.een storing in een gedeelte van het aandrijflijnbord maakt de hele module meestal onklaar.
De biSVSP is niet ontworpen voor een gratieuze degradatie van de werking met gedeeltelijk tekortkoming van het bord.
Een storing van het bestuurder-PCB die de spindel-uitgang uitschakelt, verhindert ook dat de servo-assen veilig werken.omdat de bescherming en het vergrendelen van de logica is gemeenschappelijk in alle kanalen op het stuurbord.
V4: Wat zijn de meest storingsgevoelige componenten op de A20B-2902-0670 in biSVSP-modules met een lange levensduur?
Bij biSVSP-modules met een verlengde levensduur (10+ jaar) zijn de meest voorkomende storingen op het stuurbord: elektrolytische condensatoren op de hulpstroomcircuits (leeftijdsgerelateerd capaciteitsverlies,Verhoging van de ESR, en eventueel elektrolytventilatie); optocouplers in de isolatie barrières tussen besturingssignalen en poort aandrijving circuits (afbreken door LED veroudering in optocoupler zender,het verhogen van de tijdconstante van de isolatie barrière en het veroorzaken van gate drive timing vervormingen bij hogere schakelfrequenties); en kleine signaaltransistoren en IC's in het beheercircuit van de ladingsrelais, die kunnen falen door thermische spanning in modules die op slecht geventileerde plaatsen zijn gemonteerd.
Een volledige vervanging van de onderdelen met de nadruk op deze gebieden, uitgevoerd door een specialist, herstelt de betrouwbaarheid van het stuurbord aanzienlijk.
V5: Welke voorzorgsmaatregelen zijn nodig wanneer het A20B-2902-0670-bord zich in een module bevindt die moet worden geopend voor inspectie of reparatie?
De gelijkstroombuscondensatoren van de biSVSP-module behouden gevaarlijke spanningen (potentieel 300~600 V gelijkstroom afhankelijk van de voedingsspanning) gedurende enkele minuten nadat de wisselstroom is verwijderd.
Voordat de module wordt geopend voor inspectie of voor het verwijderen van het bord, moet worden bevestigd dat de gelijkstroombus volledig is ontladen door de "lading"-LED op de module te observeren (die moet worden uitgeschakeld),en meet vervolgens de DC bus terminals met een meter gemeten voor de spanning.
Tijdens deze verificatie is persoonlijke beschermingsmiddelen vereist (geïsoleerde handschoenen die geschikt zijn voor de spanning, oogbescherming).De ESD-voorzorgsmaatregelen zijn bovendien vereist wanneer de elektronische bedieningsplaten worden blootgesteld., aangezien het stuurbord CMOS-gate drive-IC's draagt die gevoelig zijn voor elektrostatische ontlading.
