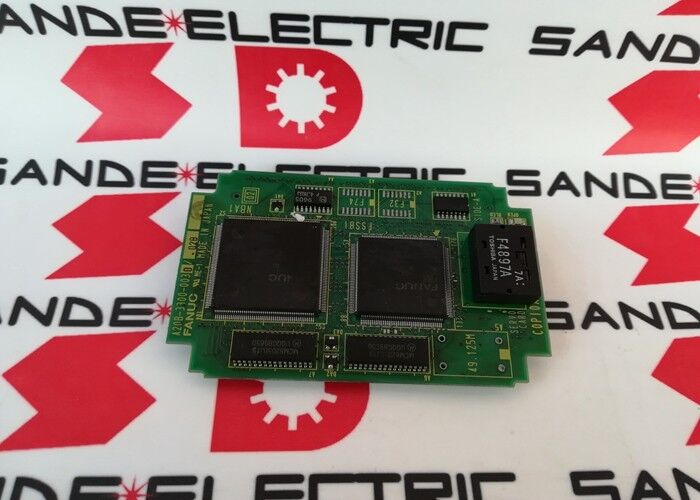

FANUC A20B-3300-0030 CONTROL CARD A20B33000030 A2OB-33OO-OO3O gerepareerd

A20B-3300-0030∙ FANUC i Series 2/3/4-Axis FSSB Servo Controller PCB 15i / 16i / 18i / 20i / 21i Motherboard Mount

FSSB Waarom de interfacearchitectuur belangrijk is

In eerdere FANUC CNC-generaties (serie 0, 6, 10, 15) werden servo-commandosignalen tussen de CNC en de versterkers verstuurd via speciale analoge of digitale parallelle kabels.met gescheiden draden voor positiecommando'sEen 4-assig systeem had vier complete commando-kabelrondes nodig.

FSSB (Fiber Optic Servo Signal Bus) vervangt dit door een enkele glasvezellus.Daisy-chained van CNC's FSSB-uitgang door elke servoversterker in volgordeVoor een 4-assig systeem wordt alle assen door één glasvezelkabellus behandeld.

De A20B-3300-0030 is het PCB dat de FSSB-interface op de CNC-kant implementeert om deze gegevens te vertalen in de aspositie lus berekeningen die binnen de CNC.

Belangrijkste specificaties

2, 3 of 4 Assen

De A20B-3300-0030 kan 2, 3 of 4 assen bedienen via FSSB, afhankelijk van de CNC-configuratie.Het aantal actieve assen wordt bepaald door de CNC-parameters de servo-kaart hardware ondersteunt tot 4 assenEen 3-assig bewerkingscentrum gebruikt echter slechts 3 kanalen en een 2-assige draaibank 2 kanalen.

Voor de FANUC-systemen 16i, 18i en 21i, die de meest voorkomende inzetplatformen voor deze kaart zijn, zijn drie-assige (X, Y, Z op een bewerkingscentrum) en vier-assige (X, Y, Z op een bewerkingscentrum)Z plus een rotatieas of vierde voedingsas) zijn typische configuraties. The card provides the servo command bandwidth and feedback processing for all active channels simultaneously — the FSSB serial update cycle runs fast enough that all axes receive their position commands at the CNC's interpolation cycle rate.

Toepassingsscenario's

Bewerkingscentrum met vier assen:Een verticaal bewerkingscentrum met X, Y, Z en een roterende vierde as gebruikt de A20B-3300-0030 om alle vier de assen via een enkele FSSB-vezellus te bedienen.De kaart verwerkt het servo commando en feedback voor alle assen tegelijkertijd op de CNC interpolatie snelheid.

Vervanging van servo-kaarten op serie 16i:Een FANUC 16i CNC-bewerkingscentrum ontwikkelt een as naar aanleiding van foutmeldingen op alle gecontroleerde assen.Het vervangen van de kaart herstelt de normale servo werking over alle assen.

CNC-onderhoudsreparatie:Tijdens een geplande CNC-overhaal op een draaibank van de serie 18i wordt de servo-controllerkaart vervangen als onderdeel van een bordvernieuwing om de levensduur van de componenten op de kritieke asbesturingshardware opnieuw in te stellen.

Veelgestelde vragen

V1: Kan de A20B-3300-0030 een 5e of 6e as bedienen in combinatie met een tweede servo-kaart?

Sommige FANUC i-serie CNC-configuraties ondersteunen twee FSSB-kanalen van twee servocontrollerkaarten om de ascapaciteit verder te vergroten dan 4 assen.Of deze configuratie wordt ondersteund, hangt af van het specifieke CNC-modelDe A20B-3300-0030 biedt maximaal 4 assen op zijn enkele FSSB-kanaal.raadpleeg de installatiehandleiding van de FANUC-serie i voor het toepasselijke CNC-model.

V2: Welke servoversterkertypen zijn via FSSB verbonden met de A20B-3300-0030?

De FSSB-interface maakt verbinding met de servo-versterkermodules van de FANUC-serie Alpha i en Beta i, die een FSSB-invoerpoort bevatten.Versterkers met type A- of type B-interfaces (analoge/digitale parallel) worden niet aangesloten op FSSBBevestig dat de geïnstalleerde servoversterkers FSSB-type connectoren hebben voordat de A20B-3300-0030 wordt gemonteerd.

V3: Zijn er CNC-parameters die na vervanging van de A20B-3300-0030 opnieuw moeten worden geconfigureerd?

De A20B-3300-0030 is een hardware-kaart die geen CNC-parameters opslaat.FSSB node adres toewijzing) worden gehouden in CNC's hoofdparameter geheugen. Na het plaatsen van een vervangende kaart moet de CNC automatisch de FSSB-communicatie opstarten en opnieuw instellen, met behulp van de bestaande parameterset.de vezelverbinding en de FSSB-parameterinstellingen in de servo-parametertabel van de CNC controleren.

V4: Is de A20B-3300-0030 specifiek voor Model A, en wat betekent Model A?

De FANUC i-serie werd geproduceerd in meerdere hardwaregeneraties Model A en latere Model B-herzieningen.De A20B-3300-0030 is de servo controller kaart voor Model A moederborden van de 15iLater Model B hardware gebruikt verschillende moederbord connectoren en verschillende servo kaart onderdeel nummers.Controleer de CNC's hardware generatie van de controle-eenheid naamplaat voordat u bestelt.

V5: Wat zijn de tekenen van een storing van A20B-3300-0030 in vergelijking met een storing van de servoversterker?

Een mislukte servocontrollerkaart genereert doorgaans FSSB-communicatie-alarmen over meerdere assen tegelijkertijd, omdat de kaart de enige FSSB-bron is voor alle aangesloten assen.Een kapotte versterker beïnvloedt meestal slechts één as tegelijkertijdAls alle assen tegelijkertijd alarm gaan met FSSB-gerelateerde codes, is de servo-controllerkaart de eerste kandidaat voor onderzoek.Eenassige alarmen wijzen doorgaans op de versterker of motor voor die specifieke as.
