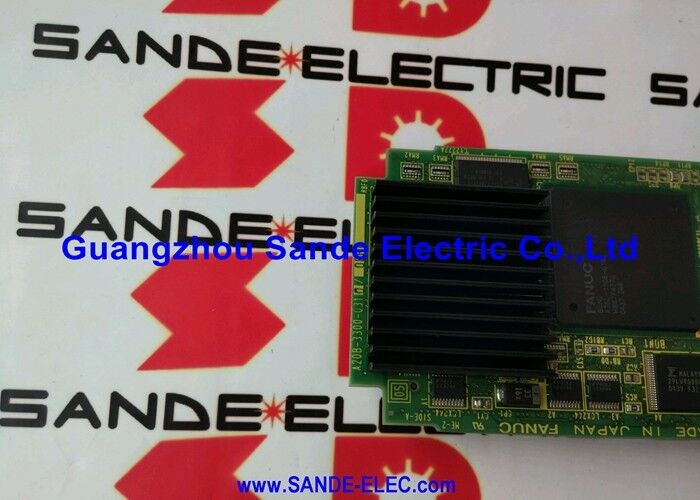

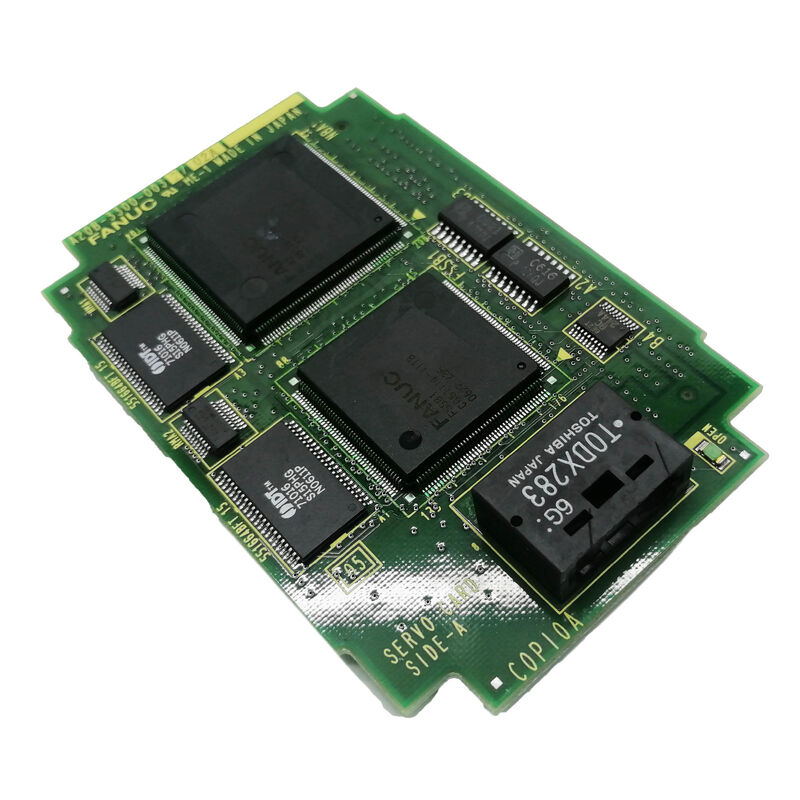

A20B-3300-0070 | FANUC Intel 486DX2 66MHz CPU-module — F20i / F21i / 16i / 18i / 21i CNC CPU-kaart

Intel 486DX2 op 66 MHz — De verwerkingskern

De A20B-3300-0070 heeft een Intel 486DX2-processor als centrale verwerkingseenheid. De 486DX2 maakt gebruik van een klokverdubbelingstechniek: de interne kern van de processor draait op 66 MHz, terwijl de externe businterface op 33 MHz draait. De aanduiding "DX2" weerspiegelt deze verdubbeling - DX is de met drijvende komma uitgeruste 486-variant en 2 geeft de 2x interne klokvermenigvuldiger aan.

In een CNC-context vertegenwoordigt 66 MHz een aanzienlijke verwerkingscapaciteit voor de generatie CNC waarin deze kaart werkt. De real-time taken van de CNC – interpolatieberekeningen, sluiting van de servolus, anticipatie op programmablokken, uitvoering van de PMC-ladder – draaien allemaal op deze CPU-kern. De kloksnelheid van 66 MHz biedt voldoende speelruimte om deze taken uit te voeren binnen de strakke real-time deadlines die de CNC oplegt.

Belangrijkste specificaties

Geheugeninterfaces - SRAM, DRAM en Flash

De A20B-3300-0070 ondersteunt drie soorten geheugeninterfaces, die elk een andere functie vervullen in het CNC-systeem:

Flash (VAN — Flash-alleen-lezen geheugen):Slaat de CNC-systeemsoftware, servoparameters en de bewerkingsprogramma's in niet-vluchtige vorm op. Flash behoudt de inhoud voor onbepaalde tijd zonder stroom. Dit is de opslaglaag voor de lange termijn: het CNC-systeemimage dat de werking herstelt na het inschakelen van de stroomvoorziening.

SRAM:Het door een batterij ondersteunde statische RAM slaat programma's en parameters op die de machinist tijdens normaal gebruik van de machine wijzigt: werkstuk-offsets, gereedschaps-offsets, machineparameters en gegevens die tijdens het instellen worden geregistreerd. SRAM heeft de back-upbatterij nodig om gegevens te behouden tijdens het uitschakelen. SRAM-toegang is snel en zorgt ervoor dat de CNC deze instellingen tijdens bedrijf snel kan lezen en schrijven.

DRAM:Dynamisch RAM levert het belangrijkste werkgeheugen voor de actieve programma-uitvoering van de CPU: de buffer waarin lopende programmablokken, berekeningsresultaten en de uitvoeringsstatus van het besturingssysteem live worden uitgevoerd tijdens de werking. DRAM is vluchtig en vereist geen back-upbatterij, omdat de inhoud ervan bij elke keer opstarten van Flash en SRAM opnieuw wordt geladen.

Toepassingsscenario's

CNC CPU-fout:Een bewerkingscentrum uit de Serie 16i slaagt er niet in de opstartprocedure te voltooien, waardoor een CPU-modulegerelateerd alarm wordt weergegeven. Nadat problemen met de geheugenmodule zijn uitgesloten, wordt de CPU-kaart A20B-3300-0070 geïdentificeerd als het defecte onderdeel. Vervanging herstelt de normale opstart en werking van de CNC.

F21i-controllerherstel:Een F21i CNC-eenheid met een niet-werkende processor wordt hersteld door een geteste A20B-3300-0070 te monteren. De CNC laadt de systeemsoftware opnieuw vanuit Flash en hervat de normale werking met de vorige parameterset.

Workshop CPU-reserve:Een onderhoudsafdeling voor werktuigmachines heeft een A20B-3300-0070 als reserveonderdeel in de werkplaats voor CNC-eenheden uit de i-serie, waardoor een snelle vervanging van de CPU-module op elke 16i, 18i of 21i CNC in hun fabriek mogelijk is zonder te hoeven wachten op de aanschaf van componenten.

Veelgestelde vragen

Vraag 1: Werkt de A20B-3300-0070 in alle 16i-, 18i- en 21i-systemen, of alleen in specifieke hardwarerevisies?

De A20B-3300-0070 is bevestigd voor de i-generatie Model A-hardware. Latere hardwarerevisies van de 16i/18i/21i-serie gebruiken bijgewerkte moederborden waarvoor mogelijk andere CPU-kaartversies nodig zijn. Controleer de hardwaregeneratie van de doel-CNC via het systeeminformatiescherm (diagnosemenu) voordat u gaat passen. De kaartaanduiding F20i/F21i in de productbeschrijving identificeert de FANUC Series 20/21-generatie als het primaire doel, met 16i- en 18i-compatibiliteit als bevestigde kruistoepassingen.

Vraag 2: Blijven de CNC-parameters behouden wanneer de CPU-kaart A20B-3300-0070 wordt vervangen?

CNC-parameters worden opgeslagen in SRAM (batterijgevoed) en Flash-geheugen op het moederbord en de geheugenmodules - niet op de CPU-kaart zelf. Door het vervangen van de CPU-kaart worden de CNC-parameters niet verwijderd zolang de SRAM-batterij gezond is en de flitsmodules geïnstalleerd blijven. Voer echter altijd een volledige parameterback-up uit voordat u een kaart vervangt. Als het systeem na de CPU-vervanging niet meer opstart, moeten parameters en CNC-software mogelijk worden hersteld vanaf de back-upmedia.

Vraag 3: Wat is het prestatiebelang van de 486DX2-processor voor CNC-toepassingen?

Voor de CNC-taken die deze processor afhandelt (interpolatie, sluiting van servolussen met een snelheid van minder dan een milliseconde, uitvoering van PMC-programma's en anticiperende buffering) biedt 66 MHz de rekenbandbreedte die nodig is voor vloeiende meerassige contouren en bewerkingen met hoge voedingssnelheden. De geïntegreerde drijvende-komma-eenheid (FPU) van de DX2 versnelt de trigonometrische berekeningen bij circulaire en spiraalvormige interpolatie. Voor de generatie werktuigmachines die deze CNC-systemen bedienen, zijn de prestaties van de 486DX2 goed afgestemd op de real-time vereisten van de CNC.

V4: Kan de A20B-3300-0070 worden geüpgraded naar een snellere processor?

Nee. De CPU-kaart is ontworpen rond de specifieke timing, businterface en signaalniveaus van de Intel 486DX2. Het plaatsen van een ander processortype (een Pentium, 486DX4 of een ander type) zou een andere CPU-kaart vereisen die is ontworpen voor de busarchitectuur van die processor. Processorupgrades in FANUC CNC-systemen worden geïmplementeerd door de volledige CPU-kaart te vervangen door een kaart van een hogere generatie, niet door het verwisselen van de processorchip.

V5: Hoe ontstaat een A20B-3300-0070-fout op de CNC?

Typische symptomen van een CPU-kaartstoring zijn onder meer: ​​de CNC slaagt er niet in het opstarten te voltooien en geeft een CPU- of systeemalarm weer; de CNC hangt op een vast punt in de opstartvolgorde; de CNC werkt onregelmatig: sommige taken worden verkeerd uitgevoerd, terwijl andere normaal lijken; of de CNC slaagt voor het opstarten, maar genereert onverklaarde programma-uitvoeringsfouten die niet overeenkomen met geldige programmafouten. Deze symptomen verschillen van fouten in de geheugenmodules (die doorgaans specifieke alarmcodes veroorzaken die verband houden met SRAM, DRAM of FROM) en wijzen specifiek op de CPU-verwerkingskern.
