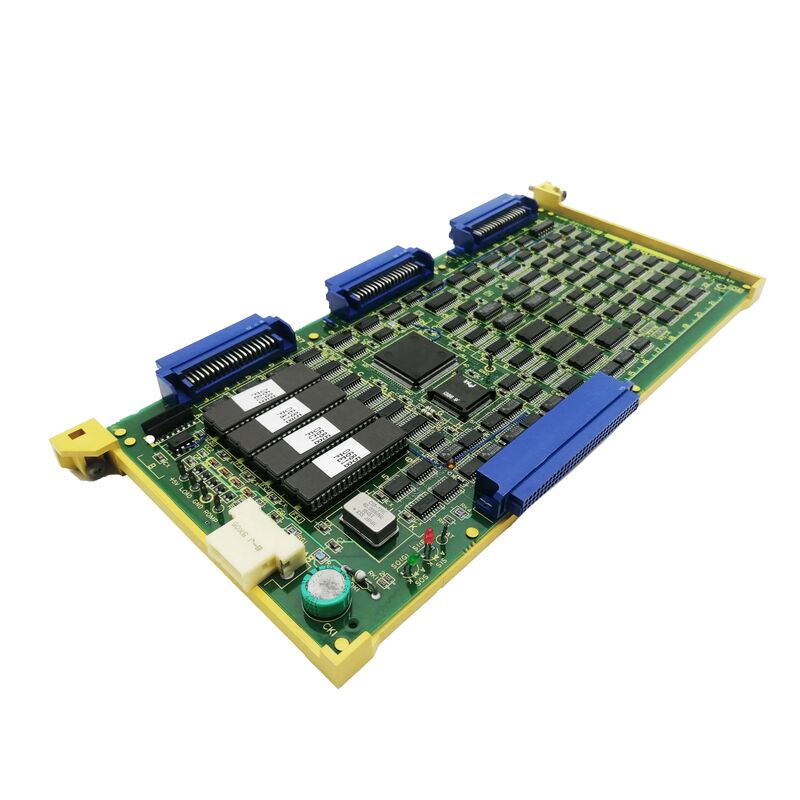

A16B-2200-0320 Fanuc-printplaat A16B22000320 AI6B-22OO-O32O

A16B-2200 — Een serie met CNC- en robotfuncties

De A16B-2200-serie is een van de functioneel meest diverse PCB-families van FANUC. Tijdens deze sessie werd bevestigd dat het boards omvat voor CNC-hoofdbesturing, robotasbesturing, optie-uitbreiding en PMC-functies (Programmable Machine Controller) voor meerdere FANUC-productgeneraties.

Bevestigde boards uit deze sessie omvatten het volledige bereik van de serie:

De A16B-2200-0320 bezet positie 032x – tussen de gevestigde PMC/I/O-kaarten (034x) en vóór de robotas- en CNC-hoofdbordgroepen (085x–091x).

Dit positioneert het binnen de FANUC-hardwarearchitectuur van de serie 16/18/21 en het daaraan gerelateerde besturingssysteemtijdperk.

Belangrijke productinformatie

A16B-2200 in de Series 16-besturingsarchitectuur

Serie 16-A moederbord (A16B-2200-0900): "Onderdeel van de eerste golf van 16, 18 en 21 besturingssystemen." Dit plaatst de gehele A16B-2200-serie in de fundamentele laag van FANUC's serie 16, 18 en 21 CNC-besturingsarchitectuur.

De 032x-positie van de A16B-2200-0320 binnen deze serie – vroeg in de nummerreeks – suggereert dat deze een fundamentele besturingsfunctie kan vervullen binnen de systeemarchitectuur van de serie 16/18/21. De bordnummering van FANUC binnen een serie gaat vaak van meer fundamentele (lagere nummers) naar meer gespecialiseerde (hogere nummers) borden.

Gemeenschappelijke kaartfuncties in de 03xx-zone van de A16B-2200-serie zijn onder meer:

PMC- en I/O-functies:Het 034x-assortiment omvat PMC-M I/O Link ROM-masterboards - de nabijheid van 032x suggereert een gerelateerde I/O- of PMC-functie.

Sub-CPU en communicatieborden:Eerdere Series 16/18-systemen gebruikten meerdere kaarten voor CPU- en communicatietaken - het 032x-bord kan een van deze gedefinieerde functionele rollen vervullen.

Toepassingsscenario's

Fout in CNC-besturingskaart:Een FANUC CNC- of automatiseringssysteem ontwikkelt een fout die herleidbaar is tot de A16B-2200-0320. De kaart is te herkennen aan het onderdeelnummerlabel.

Vervanging herstelt de regelfunctie van het systeem.

Preventieve reserve-inventaris:Een productiefaciliteit met CNC's uit de serie 16/18/21 gebruikt de A16B-2200-0320 als reserve voor snelle foutreacties.

Veelgestelde vragen

V1: Hoe bevestig ik dat A16B-2200-0320 de juiste kaart is voor mijn FANUC-systeem?

Lees het onderdeelnummer van het geïnstalleerde bordlabel. Als er A16B-2200-0320 staat, is dit de bevestigde vervanging.

Verwijzing naar de tabel met reserveonderdelen in de toepasselijke FANUC Series 16/18 onderhoudshandleiding om de functionele rol en slotpositie van de kaart te bevestigen.

Vraag 2: Is de A16B-2200-0320 geschikt voor CNC- of robotcontrollertoepassingen?

De A16B-2200-serie is geschikt voor zowel CNC- als robottoepassingen – bevestigd door A16B-2200-0854 (robotasbord) en A16B-2200-0900 (serie 16-A hoofd-CPU). De specifieke toepassing van de 032x-positie wordt bevestigd door de documentatie van het hostsysteem.

V3: Is voor het vervangen van de A16B-2200-0320 een CNC-gegevensback-up vereist?

Dit is afhankelijk van de functionele rol van het bestuur.

Borden die geheugen (SRAM, FROM) of actieve CNC-configuratiegegevens bevatten, hebben een back-up nodig voordat ze worden vervangen.

Interface- en printplaten vereisen doorgaans geen gegevensback-up.

Bevestig de functionele beschrijving van de kaart in de toepasselijke onderhoudshandleiding.

Vraag 4: Welke ESD-voorzorgsmaatregelen zijn van toepassing op de A16B-2200-0320?

Behandel met een geaarde antistatische polsband op een ESD-veilig oppervlak.

Opslaan en transporteren in antistatische verpakking.

Schakel de CNC of controller volledig uit voordat u toegang krijgt tot interne kaarten.
